IR21531S

半桥驱动器，LO 与 RT 同相，可编程振荡频率，0.6µs 死区时间
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR21531S
IR21531S
每件.
数据手册

商品详情

  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    9 V
  • VCC UVLO (Off)
    8 V
  • Turn Off Propagation Delay
    150 ns
  • Turn On Propagation Delay
    150 ns
  • Voltage Class
    600 V
  • Qualification
    Industrial
  • Input Vcc
    10 V to 15.6 V
  • Output Current (Sink)
    0.26 A
  • Output Current (Source)
    0.18 A
  • Channels
    2
  • Configuration
    Half Bridge
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
受到推崇的
OPN
IR21531STRPBF
产品状态 active and preferred
英飞凌封装名称
SOIC 8N
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 600 V 半桥栅极驱动器 IC，具有典型的 0.18 A 拉电流和 0.26 A 灌电流，采用 8 引线 SOIC 封装，适用于 IGBT 和 MOSFET。还提供 8 引脚 PDIP。

特性

  • 整数。 600 V 半桥驱动器
  • 15.6V 齐纳钳位在 Vcc
  • 真正的微功率启动
  • 更严格的初始死区时间控制
  • 低温。系数死区时间
  • 关闭。壮举。CT 引脚上的 (1/6th Vcc)
  • 增量。欠压。锁定滞后
  • 低功率电平转换电路
  • Const。启动时的 LO、HO 脉冲宽度
  • 更低的 di/dt 可实现更佳的噪声性能。
  • 低侧输出与 RT 同相
  • 出色的锁存免疫力

图表

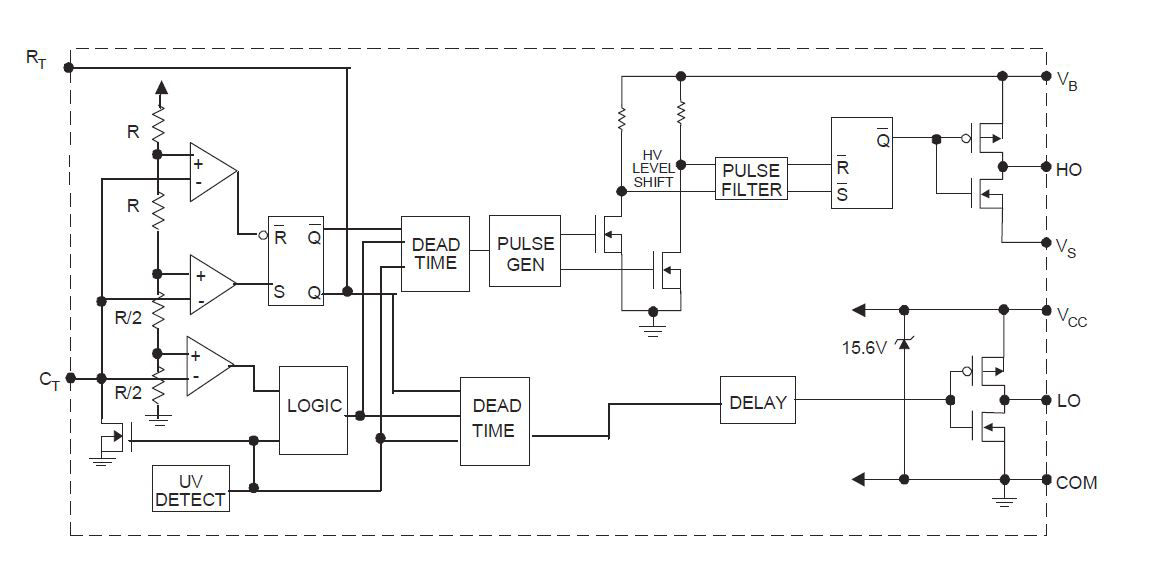

Circuit_Diagramm_IR21531S
Circuit_Diagramm_IR21531S
Circuit_Diagramm_IR21531S Circuit_Diagramm_IR21531S Circuit_Diagramm_IR21531S
×
