请注意，这是一个已停产的产品。 查看较新的替代产品版本 请注意，这是一个已停产的产品。 查看较新的替代产品版本
停产
已停产
符合RoHS标准
无铅

IR2153D

停产
对于新设计，我们推荐 IRS2153D
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2153D
IR2153D
数据手册

商品详情

  • VCC UVLO (Off)
    8 V
  • VCC UVLO (On)
    9 V
  • Voltage Class
    600 V
  • Qualification
    Industrial
  • Input Vcc
    10 V to 15.6 V
  • Channels
    2
  • Configuration
    Half Bridge
  • Isolation Type
    Functional levelshift
OPN
IR2153DPBF
产品状态 discontinued
英飞凌封装名称
PDIP8
封装名 N/A
包装尺寸 3000
包装类型 TUBE
湿度 N/A
防潮包装 NON DRY
无铅 Yes
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 discontinued
英飞凌封装名称
PDIP8
封装名 -
包装尺寸 3000
包装类型 TUBE
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
自振荡 600 V 半桥驱动器 IC，具有典型的 0 A 拉电流和 0 A 灌电流，采用 8 引线 PDIP 封装，适用于 IGBT 和 MOSFET。

特性

  • 整数。 600 V 半桥驱动器
  • 15.6V 齐纳钳位在 Vcc
  • 真正的微功率启动
  • 更严格的初始死区时间控制
  • 低温。系数死区时间
  • 关闭。壮举。CT 引脚上的 (1/6th Vcc)
  • 增量。欠压。锁定滞后
  • 低功率电平转换电路
  • Const。启动时的 LO、HO 脉冲宽度
  • 更低的 di/dt 可实现更佳的噪声性能。
  • 低侧输出与 RT 同相
  • 内部自举二极管

应用

图表

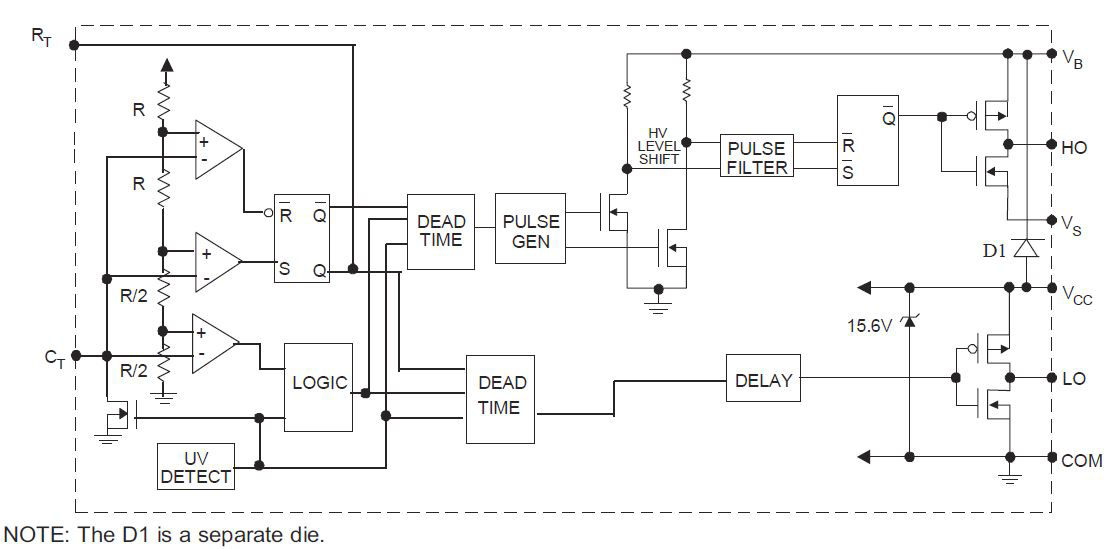

Circuit_Diagramm_IR2153D
Circuit_Diagramm_IR2153D
Circuit_Diagramm_IR2153D Circuit_Diagramm_IR2153D Circuit_Diagramm_IR2153D
×
