IR2233J

具有过流保护、故障报告、运算放大器和关断功能的 1200 V 三相栅极驱动器 IC
数据手册
封装
多个 OPN 可用
每件.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2233J
IR2233J
每件.
数据手册

商品详情

  • VBS UVLO (On)
    8.6 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.6 V
  • VCC UVLO (Off)
    8.2 V
  • Turn Off Propagation Delay
    700 ns
  • Turn On Propagation Delay
    750 ns
  • Voltage Class
    1200 V
  • Qualification
    Industrial
  • Input Vcc
    10 V to 20 V
  • Output Current (Source)
    0.25 A
  • Output Current (Sink)
    0.5 A
  • Channels
    6
  • Configuration
    Three Phase
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
受到推崇的
OPN
IR2233JTRPBF IR2233JPBF
产品状态 active and preferred active and preferred

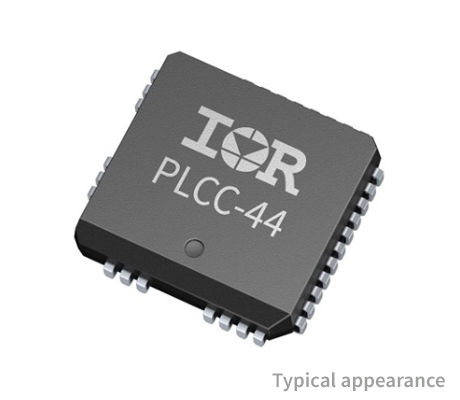

英飞凌封装名称
PLCC44
PLCC44
封装名 N/A N/A
包装尺寸 500 1134
包装类型 TAPE & REEL TUBE
湿度 3 3
防潮包装 DRY DRY
无铅 Yes Yes
无卤素 Yes Yes
符合RoHS标准 Yes Yes
Infineon stock last updated:
 每件. 有存货 每件. 有存货

产品状态
Active
英飞凌封装名称
PLCC44
封装名 -
包装尺寸 500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

产品状态
Active
英飞凌封装名称
PLCC44
封装名 -
包装尺寸 1134
包装类型 TUBE
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 1200 V 三相栅极驱动器 IC，具有典型的 0.25 A 拉电流和 0.5 A 灌电流，采用 44 引线 PLCC 封装，适用于 IGBT 和 MOSFET。还提供 28 引脚 PDIP 和 28 引脚 SOICWB。

特性

  • 用于引导操作的浮动通道。
  • 完全可在 +1200 V 下运行
  • 可在 +600 V 下运行 (IR2135)
  • 可耐受负电压。瞬态电压。
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V DC
  • 瞬态电压高达 25 V
  • 所有通道均具有欠压锁定功能。
  • 过流关断
  • 独立的 3 个半桥驱动器
  • 匹配的道具。延迟所有通道。
  • 2.5V 逻辑兼容
