IR2304S

具有击穿保护功能的 600 V 半桥栅极驱动器 IC
数据手册
封装
多个 OPN 可用
每件.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2304S
IR2304S
每件.
数据手册

商品详情

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • 关断传播延迟
    220 ns
  • 开通传播延迟
    220 ns
  • 电压等级
    600 V
  • 认证标准
    Industrial
  • 输入Vcc
    10 V to 20 V
  • 输出电流 (Source)
    0.078 A
  • 输出电流 (Sink)
    0.169 A
  • 通道数
    2
  • 配置
    Half Bridge
  • 隔离类型
    Functional levelshift JI (Junction Isolated)
推荐的
OPN
IR2304STRPBF IR2304SPBF
产品状态 active discontinued
英飞凌封装名称
SOIC 8N
SOIC 8N
封装名 N/A N/A
包装尺寸 2500 3800
包装类型 TAPE & REEL TUBE
湿度 2 2
防潮包装 DRY DRY
无铅 Yes Yes
无卤素 Yes Yes
符合RoHS标准 Yes Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

产品状态 discontinued
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 3800
包装类型 TUBE
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
600 V 半桥驱动器 IC，具有典型的 0.29 A 拉电流和 0.6 A 灌电流，采用 8 引线 SOIC 封装，适用于 IGBT 和 MOSFET。也可采用 8 引线 PDIP (IR2304)。

特性

  • 用于引导操作的浮动通道。
  • 可容忍负值。瞬态电压。
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V
  • 双通道欠压锁定
  • 3.3,5 和 15 V 输入逻辑兼容。
  • 交叉传导预防逻辑
  • 匹配的道具。两个通道均延迟。
  • 较低 di/dt 栅极驱动器
  • 内部 100ns 死区时间
  • 输出与输入同相

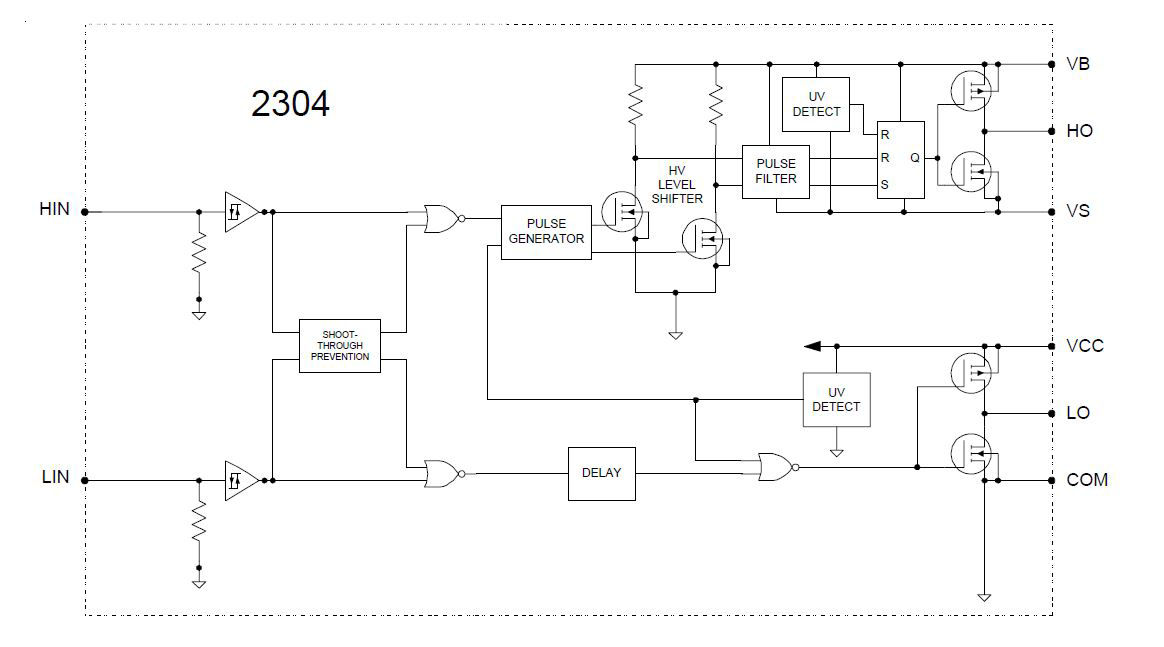

图表

Circuit_Diagramm_IR2304
Circuit_Diagramm_IR2304
Circuit_Diagramm_IR2304 Circuit_Diagramm_IR2304 Circuit_Diagramm_IR2304
×
