不建议用于新设计
符合RoHS标准
无铅

IRS2001

对于新设计，我们推荐 IRS2005
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2001
IRS2001
每件.
数据手册

商品详情

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • 关断传播延迟
    150 ns
  • 开通传播延迟
    160 ns
  • 电压等级
    200 V
  • 认证标准
    Industrial
  • 输入Vcc
    10 V to 20 V
  • 输出电流 (Source)
    0.29 A
  • 输出电流 (Sink)
    0.6 A
  • 通道数
    2
  • 配置
    High-side and low-side
  • 隔离类型
    Functional levelshift JI (Junction Isolated)
OPN
IRS2001STRPBF
产品状态 not for new design
英飞凌封装名称

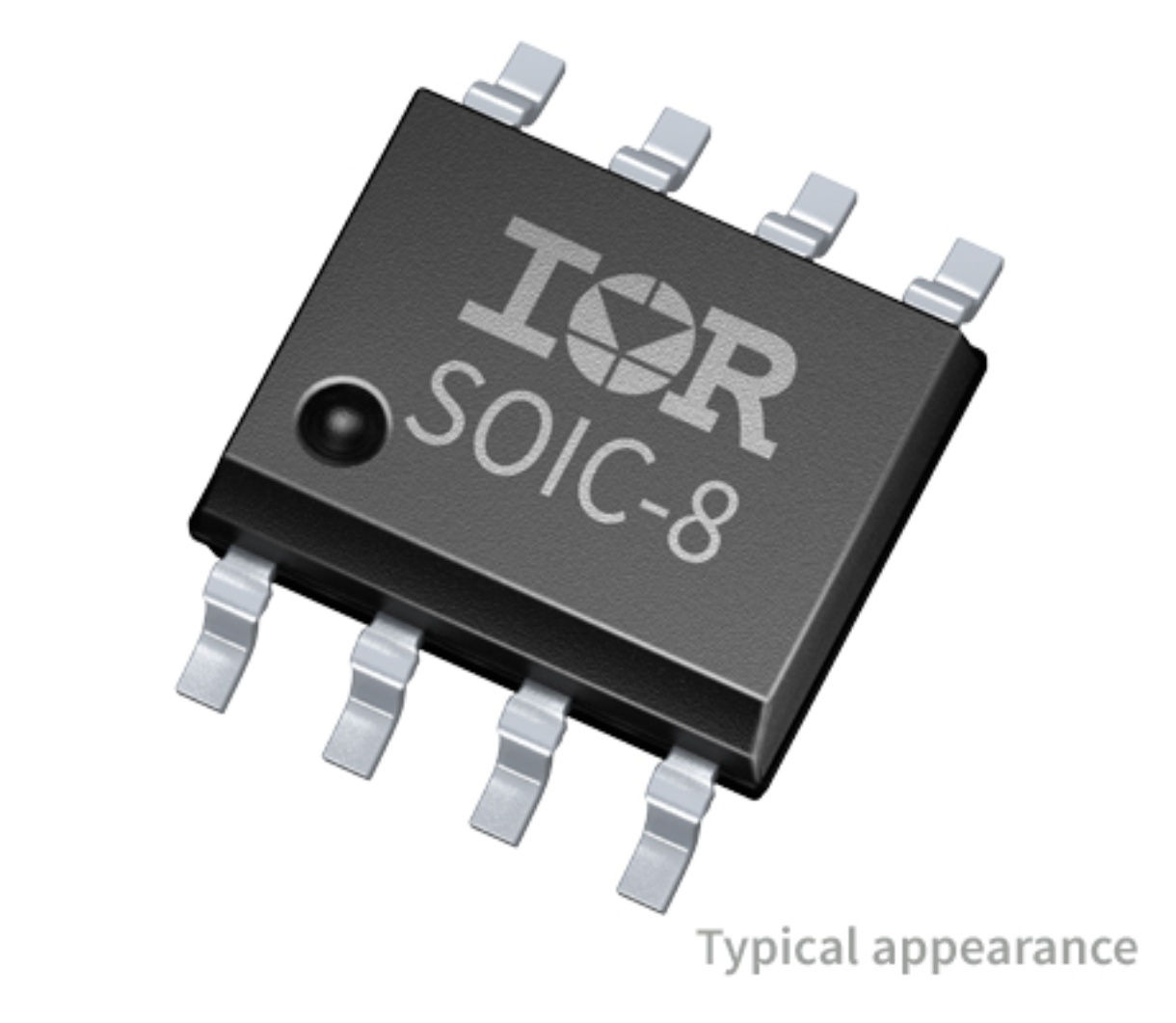

SOIC 8N
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态 not for new design
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
200 V 高侧和低侧驱动器 IC，具有典型的 0.29 A 拉电流和 0.6 A 灌电流，采用 8 引线 PDIP 封装，适用于 IGBT 和 MOSFET。还提供 8 引线 SOIC 和 14 引线 MLPQ 4x4。

特性

  • 用于引导操作的浮动驱动器。
  • 完全可在 +200 V 下运行
  • 可耐受负电压。瞬态电压。
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V
  • 欠压锁定
  • 3.3，5、& 15 V 逻辑输入兼容。
  • 匹配的道具。两个通道均延迟。
  • 输出与输入同步

应用

图表

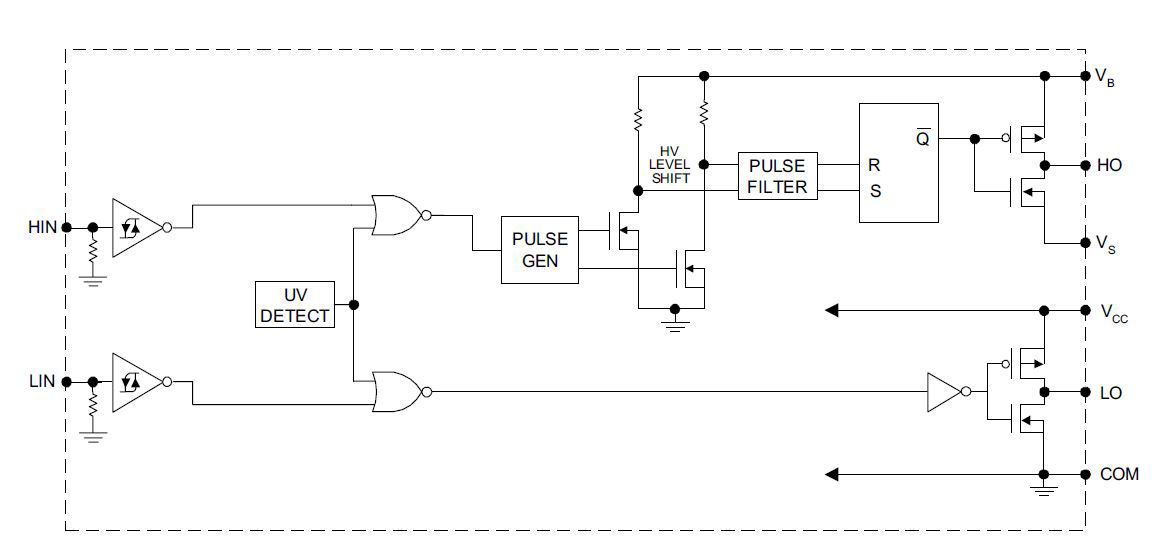

Circuit_Diagramm_IRS2001
Circuit_Diagramm_IRS2001
Circuit_Diagramm_IRS2001 Circuit_Diagramm_IRS2001 Circuit_Diagramm_IRS2001
×
