不建议用于新设计
符合RoHS标准
无铅

IRS2003S

对于新设计，我们推荐 IRS2007S
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2003S
IRS2003S
每件.
数据手册

商品详情

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • Turn Off Propagation Delay
    150 ns
  • Turn On Propagation Delay
    680 ns
  • Voltage Class
    200 V
  • Qualification
    Industrial
  • Input Vcc
    10 V to 20 V
  • Output Current (Source)
    0.29 A
  • Output Current (Sink)
    0.6 A
  • Channels
    2
  • Configuration
    Half Bridge
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
OPN
IRS2003STRPBF
产品状态 not for new design
英飞凌封装名称
SOIC 8N
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态 not for new design
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
200 V 半桥驱动器 IC，具有典型的 0.29 A 拉电流和 0.6 A 灌电流，采用 8 引脚 SOIC 封装，用于 MOSFET。还提供 8 引脚 PDIP 封装。

特性

  • 用于引导操作的浮动通道。
  • 完全可在 +200 V 下运行
  • 可耐受负电压。瞬态电压。
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V
  • 欠压锁定
  • 3.3，5、& 15 V 逻辑输入兼容。
  • 交叉传导预防逻辑
  • 匹配的道具。两个通道均延迟。
  • 内部设置死区时间
  • 高端输出与输入同相
  • 低端输出。与 in 不同相。

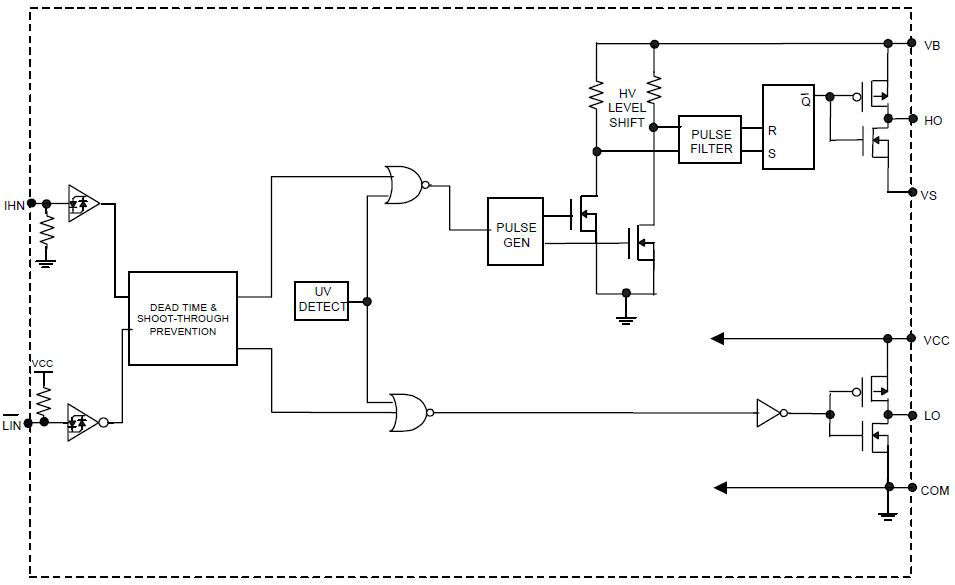

图表

Circuit_Diagramm_IRS2003
Circuit_Diagramm_IRS2003
Circuit_Diagramm_IRS2003 Circuit_Diagramm_IRS2003 Circuit_Diagramm_IRS2003
×
