IRS21271S

具有过流保护和故障报告功能的 600 V 单高侧栅极驱动器 IC
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS21271S
IRS21271S
数据手册

商品详情

  • VBS UVLO (Off)
    6.8 V
  • VBS UVLO (On)
    7.2 V
  • 产品名称
    IRS21271S
  • 关断传播延迟
    150 ns
  • 开通传播延迟
    150 ns
  • 电压等级
    600 V
  • 认证标准
    Industrial
  • 输入Vcc
    10 V to 20 V
  • 输出电流 (Source)
    0.29 A
  • 输出电流 (Sink)
    0.6 A
  • 通道数
    1
  • 配置
    High-side
  • 隔离类型
    Functional levelshift JI (Junction Isolated)
推荐的
OPN
IRS21271STRPBF
产品状态 active and preferred
英飞凌封装名称
SOIC 8N
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
EiceDRIVER ™ 600 V 高压侧栅极驱动器 IC，具有典型的 0.29 A 拉电流和 0.6 A 灌电流，采用 8 SOIC 封装，适用于 IGBT 和 MOSFET。还提供 8 引脚 PDIP。

特性

  • 用于引导操作的浮动通道。
  • 完全可在 +600 V 下运行
  • 可耐受负电压。瞬态电压。
  • dV/dt 免疫
  • 特定应用栅极驱动范围：
  • 汽车：9 V 至 20 V
  • 电机驱动：12 V 至 20 V
  • 欠压锁定
  • 3.3，5、& 15 V 输入逻辑兼容。
  • FAULT 导线指示关机

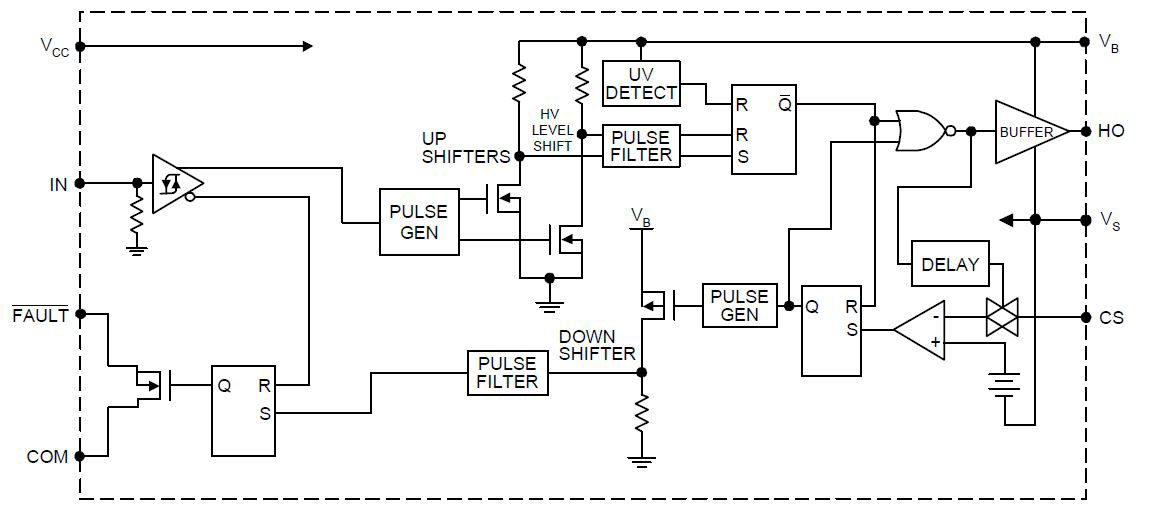

图表

Circuit_Diagramm_IRS21271
Circuit_Diagramm_IRS21271
Circuit_Diagramm_IRS21271 Circuit_Diagramm_IRS21271 Circuit_Diagramm_IRS21271
×
