IRS2308S

具有击穿保护功能的 600 V 半桥栅极驱动器 IC
数据手册
封装
多个 OPN 可用
每件.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2308S
IRS2308S
每件.
数据手册

商品详情

  • VBS UVLO (Off)
    8.2 V
  • VBS UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • 关断传播延迟
    200 ns
  • 开通传播延迟
    220 ns
  • 电压等级
    600 V
  • 认证标准
    Industrial
  • 输入Vcc
    10 V to 20 V
  • 输出电流 (Sink)
    0.6 A
  • 输出电流 (Source)
    0.29 A
  • 通道数
    2
  • 配置
    Half Bridge
  • 隔离类型
    Functional levelshift JI (Junction Isolated)
推荐的
OPN
IRS2308STRPBF IRS2308SPBF
产品状态 active and preferred discontinued
英飞凌封装名称
SOIC 8N
SOIC 8N
封装名 N/A N/A
包装尺寸 2500 3800
包装类型 TAPE & REEL TUBE
湿度 2 2
防潮包装 DRY DRY
无铅 Yes Yes
无卤素 Yes Yes
符合RoHS标准 Yes Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

产品状态 discontinued
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 3800
包装类型 TUBE
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
EiceDRIVER ™ 600 V 半桥栅极驱动器 IC，具有典型的 0.29 A 拉电流和 0.6 A 灌电流，采用 8 引线 SOIC 封装，适用于 IGBT 和 MOSFET。还提供 8 引脚 PDIP。

特性

  • 用于引导操作的浮动通道。
  • 完全可在 +600 V 下运行
  • 可耐受负电压。瞬态电压。
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V
  • 双通道欠压锁定
  • 交叉传导预防逻辑
  • 3.3,5 和 15 V 输入逻辑兼容。
  • 匹配的道具。两个通道均延迟。
  • 输出与输入同相
  • 更低 di/dt 栅极驱动器
  • 内部 500 ns 死区时间

图表

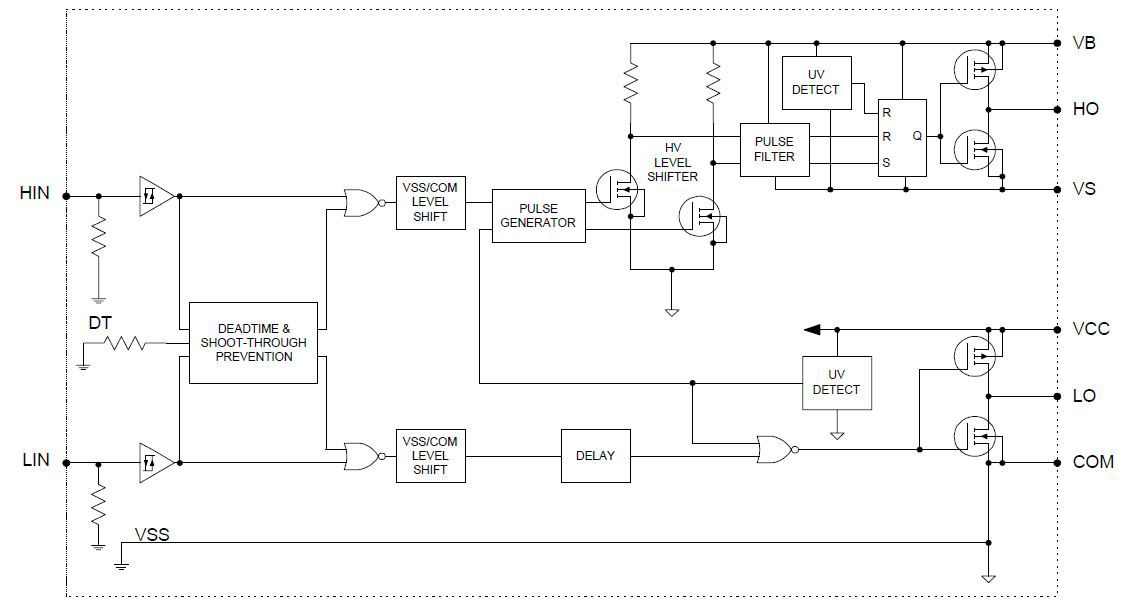

Circuit_Diagramm_IRS2308
Circuit_Diagramm_IRS2308
Circuit_Diagramm_IRS2308 Circuit_Diagramm_IRS2308 Circuit_Diagramm_IRS2308
×
