IRS2334S

具有击穿保护功能的 600 V 三相栅极驱动器 IC
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2334S
IRS2334S
每件.
数据手册

商品详情

  • VBS UVLO (On)
    11.1 V
  • VBS UVLO (Off)
    10.9 V
  • VCC UVLO (On)
    11.1 V
  • VCC UVLO (Off)
    10.9 V
  • Turn Off Propagation Delay
    530 ns
  • Turn On Propagation Delay
    530 ns
  • Voltage Class
    600 V
  • Qualification
    Industrial
  • Input Vcc
    10 V to 20 V
  • Output Current (Source)
    0.2 A
  • Output Current (Sink)
    0.35 A
  • Channels
    6
  • Configuration
    Three Phase
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
受到推崇的
OPN
IRS2334STRPBF
产品状态 active
英飞凌封装名称
SOIC 20W
封装名 N/A
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
SOIC 20W
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
600 V 三相驱动器 IC，具有典型的 0.2 A 拉电流和 0.35 A 灌电流，采用 20 引线 SOICWB 封装，适用于 IGBT 和 MOSFET。另有 28 芯 MLPQ 5x5 型号可供选择

特性

  • 用于引导操作的浮动通道。
  • 完全可在 +600 V 下运行
  • 可耐受负电压。瞬态电压。
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V
  • 集成死区时间保护
  • 直通预防逻辑
  • 双通道欠压锁定
  • 独立的 3 个半桥驱动器
  • 3.3V 逻辑兼容
  • 高级输入过滤器
  • 匹配的道具。两个通道均延迟。

应用

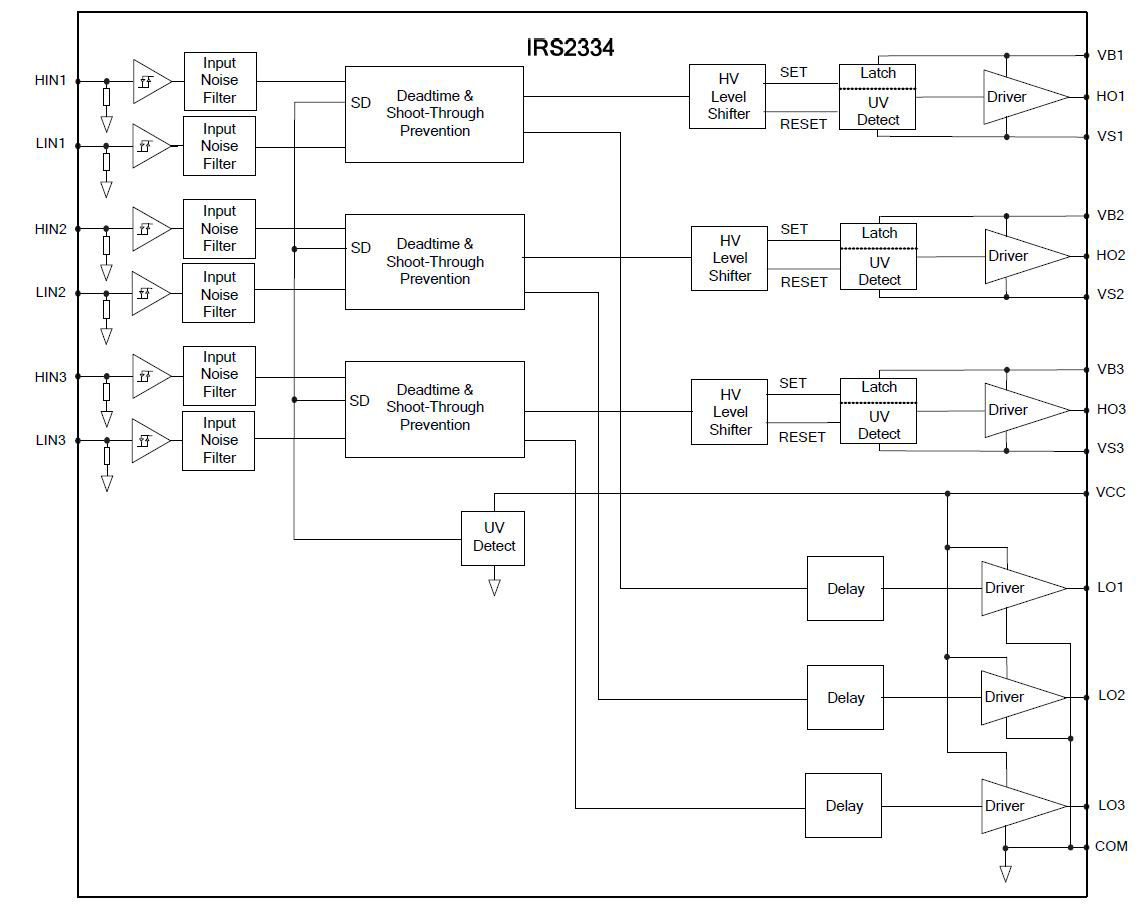

图表

Circuit_Diagramm_IRS2334S
Circuit_Diagramm_IRS2334S
Circuit_Diagramm_IRS2334S Circuit_Diagramm_IRS2334S Circuit_Diagramm_IRS2334S
×
