IRS2453DS

带有振荡器、集成自举 FET 和关断功能的 600 V 全桥栅极驱动器 IC
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2453DS
IRS2453DS
每件.
数据手册

商品详情

  • VBS UVLO (Off)
    8 V
  • VBS UVLO (On)
    9 V
  • VCC UVLO (Off)
    9 V
  • VCC UVLO (On)
    11 V
  • Voltage Class
    600 V
  • Qualification
    Industrial
  • Input Vcc min
    10.1 V
  • Output Current (Sink)
    0.26 A
  • Output Current (Source)
    0.18 A
  • Channels
    4
  • Configuration
    Full Bridge
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
受到推崇的
OPN
IRS2453DSTRPBF
产品状态 active and preferred
英飞凌封装名称
SOIC 14N
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
SOIC 14N
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 600 V 全桥栅极驱动器 IC，具有典型的 0.18 A 拉电流和 0.26 A 灌电流，采用 14 引线 SOIC 封装，适用于 IGBT 和 MOSFET。也提供 14 引脚 PDIP 版本。它还包括锁存和非锁存关断引脚。

特性

  • 整数。 600 V 全桥驱动器
  • CT、RT 可编程振荡器
  • 15.6V 齐纳钳位在 Vcc
  • 微功率启动
  • 逻辑电平锁存关断引脚
  • CT 引脚上的非锁存关断
  • 内部自举 FET
  • 出色的锁存免疫力
  • 所有引脚上的 ESD 保护
  • 14 引脚 SOIC
  • 1 μs（典型值）内部死区时间
  • 符合 RoHS 标准

图表

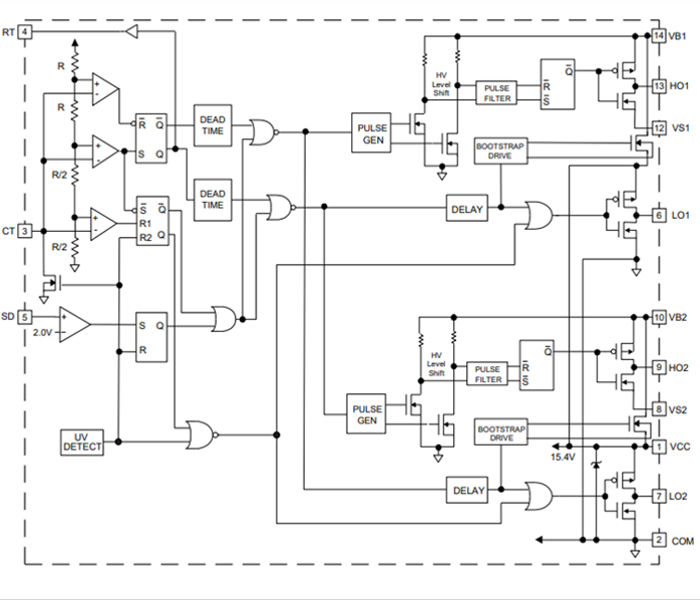

Block_IRS2453x
Block_IRS2453x
Block_IRS2453x Block_IRS2453x Block_IRS2453x

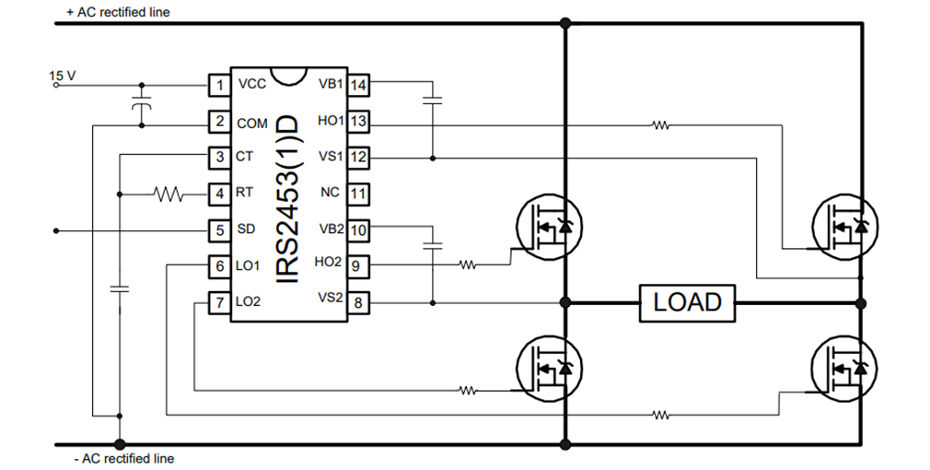

Connection_IRS2453x Connection_IRS2453x Connection_IRS2453x
×
