IRSM836-035MB

CIPOS ™ Nano 500 V、2.2 Ω三相智能功率模块
数据手册
封装
多个 OPN 可用
每件.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRSM836-035MB
IRSM836-035MB
每件.
数据手册

商品详情

  • Pmot (10kHz)
    70 W
  • RDS (on) (@ Tj = 25°C) max
    2.2 Ω
  • Product Name
    IRSM836-035MB
  • Product Category
    Intelligent Power Modules (IPM)
  • Product Group
    CIPOS™ Nano
  • Additional Information
    Electrical
  • Built in NTC
    No
  • Encryption
    No
  • Switch Type
    MOSFET
  • Voltage Class
    500 V
  • Qualification
    Industrial
  • Language
    PLECS
  • Configuration
    3 Phase Common Source
  • Rated Current
    3 A
受到推崇的
OPN
IRSM836-035MB IRSM836-035MBTR
产品状态 active and preferred active and preferred
英飞凌封装名称
QFN 12X12 27L
QFN 12X12 27L
封装名 QFN 12x12 QFN 12x12
包装尺寸 800 2000
包装类型 TRAY TAPE & REEL
湿度 3 3
防潮包装 DRY DRY
无铅 Yes Yes
无卤素 Yes Yes
符合RoHS标准 Yes Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
QFN 12X12 27L
封装名 QFN 12x12
包装尺寸 800
包装类型 TRAY
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

产品状态
Active
英飞凌封装名称
QFN 12X12 27L
封装名 QFN 12x12
包装尺寸 2000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
CIPOS ™ Nano 500 V、2.2 Ω 三相 MOSFET 智能功率模块采用 QFN 12x12 封装，具有共源极，可提供功能齐全的紧凑型逆变器解决方案，具有出色的导热性，适用于电机驱动应用，包括各种家用电器、低功率工业驱动器等。

特性

  • 基于低 RDS(on) 沟槽 FREDFET
  • 集成自举功能
  • 欠压锁定
  • 匹配属性。两个通道均延迟。
  • 交叉传导预防逻辑
  • 3.3V 输入逻辑兼容
  • 高电平有效 HIN 和 LIN
  • M.额定功率高达 70 W@10 kHz

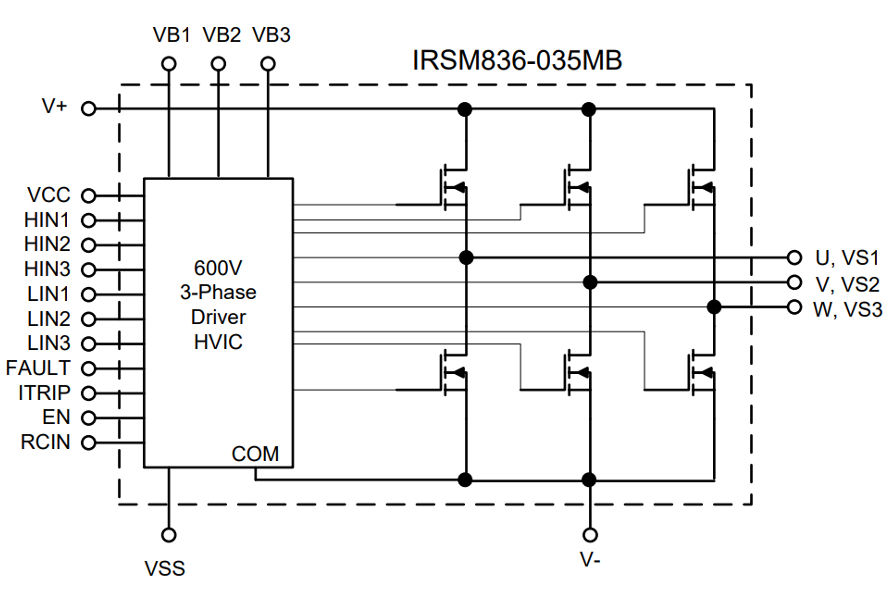

图表

Internal_IRSM836-035MB
Internal_IRSM836-035MB
Internal_IRSM836-035MB Internal_IRSM836-035MB Internal_IRSM836-035MB
×
