ITS42K5D-LD-F

ITS42k5D-LD-F 是一款 2.5Ω 双通道高端 PMOS 电源开关，具有保护和诊断功能。
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ITS42K5D-LD-F
ITS42K5D-LD-F
每件.
数据手册

商品详情

  • Ptot max
    0.73 W
  • RDS (on) max
    4000 mΩ
  • RDS (on) (@ Tj = 150°C) max
    8000 mΩ
  • RDS (on) (@ Tj max) max
    8000 mΩ
  • RDS (on) (@ Tj = 25°C)
    2500 mΩ
  • toff (Turn OFF time) max
    30 µs
  • ton (Turn ON time) max
    25 µs
  • Mounting
    SMT
  • Operating Temperature
    -40 °C to 125 °C
  • Recommended Operating Voltage
    4.5 V to 42 V
  • Nominal Load Current per channel (All channels active)
    0.4 A
  • Family
    PROFET™ Industrial
  • Qualification
    Industrial
  • Diagnostics
    Digital
  • Load Current
    0.4 A
  • Channels
    2
OPN
ITS42K5DLDFXUMA1
产品状态 not for new design
英飞凌封装名称
PG-TSON-10
封装名 N/A
包装尺寸 5000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态 not for new design
英飞凌封装名称
PG-TSON-10
封装名 -
包装尺寸 5000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
ITS42k5D-LD-F 具有能够驱动高达 250mA 负载的通道，使其适用于长电缆或电感负载的分散负载。其集成的续流二极管无需外部元件，从而简化了设计。这使其成为空间受限应用的理想选择，其非常小的无引线 PG-TSON-10 封装可容纳最多两个通道。

特性

  • 适用于小负载的双通道功率 PMOS 高边开关
  • 输出电流能力：每通道高达 250mA
  • 集成续流二极管
  • 宽工作电压范围：4.5V 至 42V
  • 3.3V 和 5V 兼容逻辑输入
  • 关断状态下极低静态电流
  • 高电流限制精度
  • 优化的 EMC 行为
  • 过载、短路、开路和过热诊断
  • ESD、短路、安全工作区和过热保护
  • 欠压锁定 (UVLO)
  • 绿色耐用产品（符合 RoHS 标准）

产品优势

  • 减少电路板空间：小型封装内含两个通道，无需外部元件
  • TSON10 封装：超小型、热增强型、裸露 PAD 封装，具有 AOI 功能
  • 集成续流二极管，可在关闭电感负载时最大限度地减少器件应力
  • 向上集成可提高可靠性：减少焊接点数量和器件数量
  • 优化 EMC 要求，并且由于无电荷泵辐射（内置 PMOS 开关）而实现低噪声
  • 诊断和保护，确保系统安全运行

图表

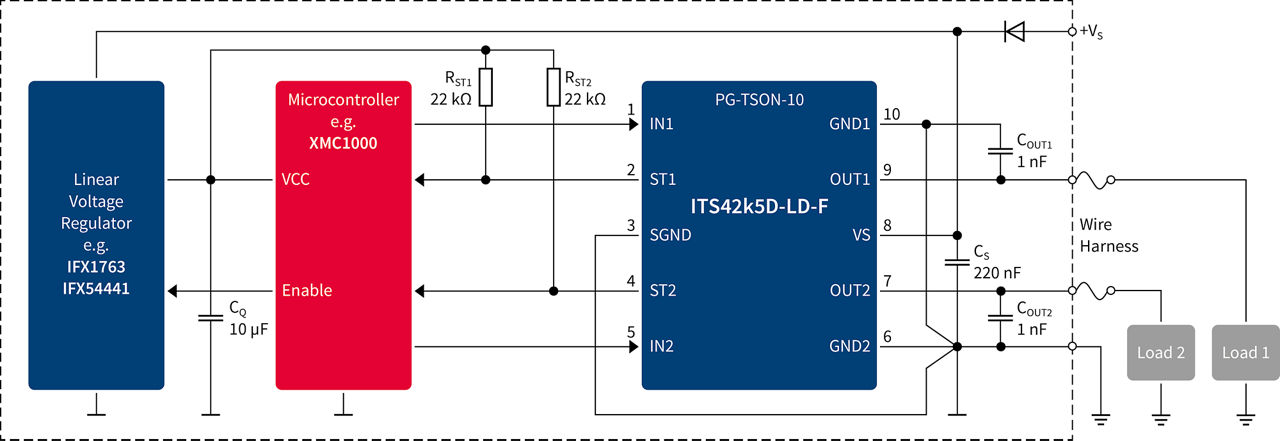

ITS42k5D-Application-Diagram
ITS42k5D-Application-Diagram
ITS42k5D-Application-Diagram ITS42k5D-Application-Diagram ITS42k5D-Application-Diagram

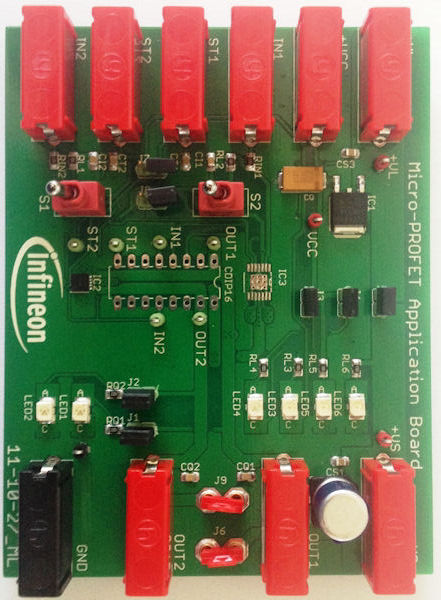

EVALBOARD-ITS42k5D EVALBOARD-ITS42k5D EVALBOARD-ITS42k5D

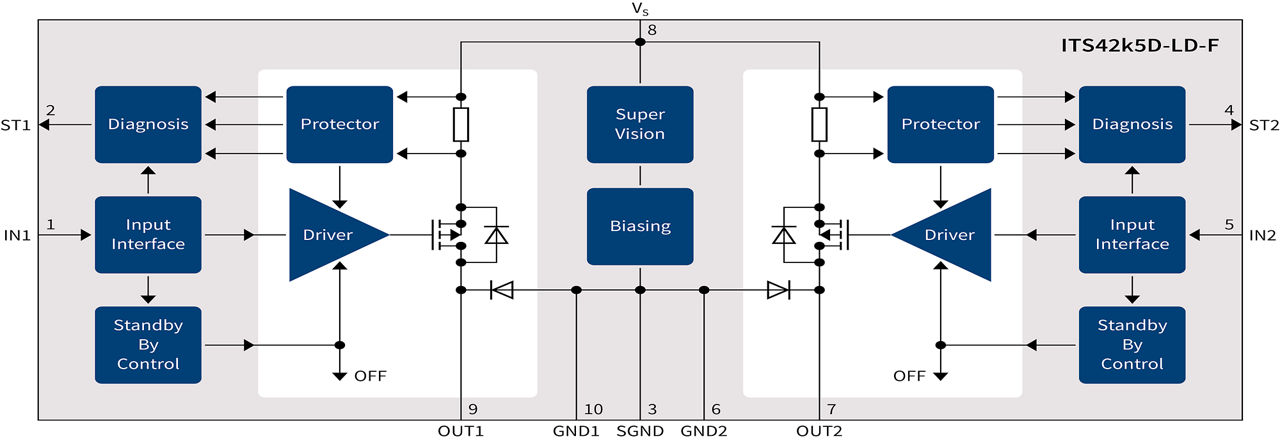

ITS42k5D-Block-Diagram ITS42k5D-Block-Diagram ITS42k5D-Block-Diagram
×
