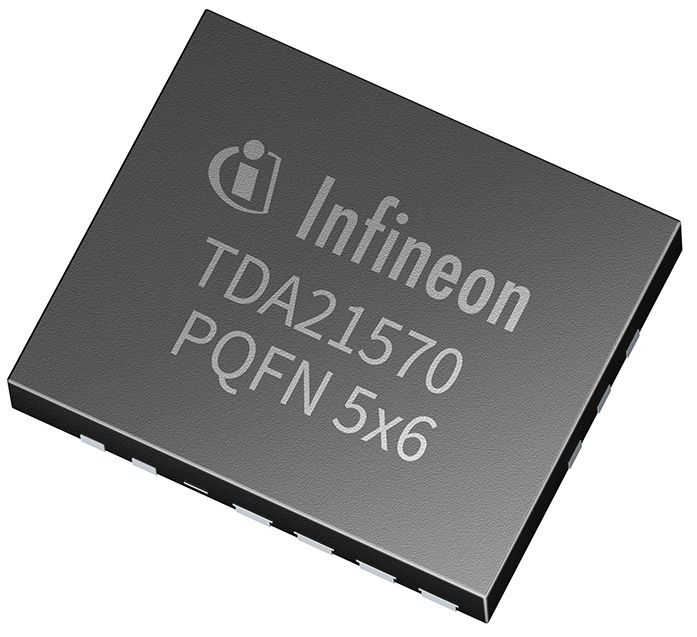

TDA21570

高效 OptiMOS ™ 70 A 集成功率级，具有内部电流感应功能
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TDA21570
TDA21570
数据手册

商品详情

  • Iout
    70 A
  • Package
    PQFN 5 x 6
  • Switching Frequency
    100 kHz to 1500 kHz
  • Technology
    OPTIMOS 6
  • Moisture Sensitivity Level
    MSL 2
  • Features
    3% current and temperature telemetry
  • Type
    Powerstage
  • Qualification
    Industrial
  • Input Voltage
    4.25 V to 16 V
  • Output Voltage
    0.225 V to 5.5 V
受到推崇的
OPN
TDA21570AUMA1
产品状态 active and preferred
英飞凌封装名称 PG-IQFN-39
封装名 N/A
包装尺寸 5000
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 No
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 PG-IQFN-39
封装名 -
包装尺寸 5000
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
TDA21570，70 A 集成功率级，包含低静态电流同步降压栅极驱动器 IC。此外，TDA21570 结合了控制和同步 MOSFET 以及有源二极管结构，用于低 Vsd，类似于肖特基二极管，具有非常少的反向恢复电荷。 当遵循布局指南时，该封装针对 PCB 布局、热传递、驱动器/MOSFET 控制时序和最小开关节点振铃进行了优化。

特性

  • 集成驱动器、二极管和 2 个 MOSFET
  • 片上 MOSFET 电流报告 5 µA/A
  • 输入电压范围：4.25 V 至 16 V
  • 输出电流能力：70 A
  • 增强型故障报告和识别
  • OTP 和热关断
  • 自举电容自动补充
  • 兼容 3.3V 三态 PWM 输入
  • 深度睡眠省电（典型值 32 µA）
  • 小型 5 mm x 6 mm x 0.9 mm PQFN 封装

产品优势

  • 高效率
  • 业界最佳的电流精度
  • 增强的故障识别
  • 先进的保护功能
  • 通过 EN=low 实现低 Iq 省电
