TLD5541-1QU

TLD5541-1QU 是一款同步 MOSFET H 桥 DC-DC 控制器，具有内置保护功能和 SPI 接口
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLD5541-1QU
TLD5541-1QU
数据手册

商品详情

  • fSW
    200 kHz to 700 kHz
  • PWM
    Yes
  • VS
    4.5 V to 40 V
  • Tolerance
    3.0%
  • Topology
    DC-DC Synchronous H-Bridge with SPI
  • Short Circuit Protection
    Yes
受到推崇的
OPN
TLD55411QUXUMA1
产品状态 active and preferred

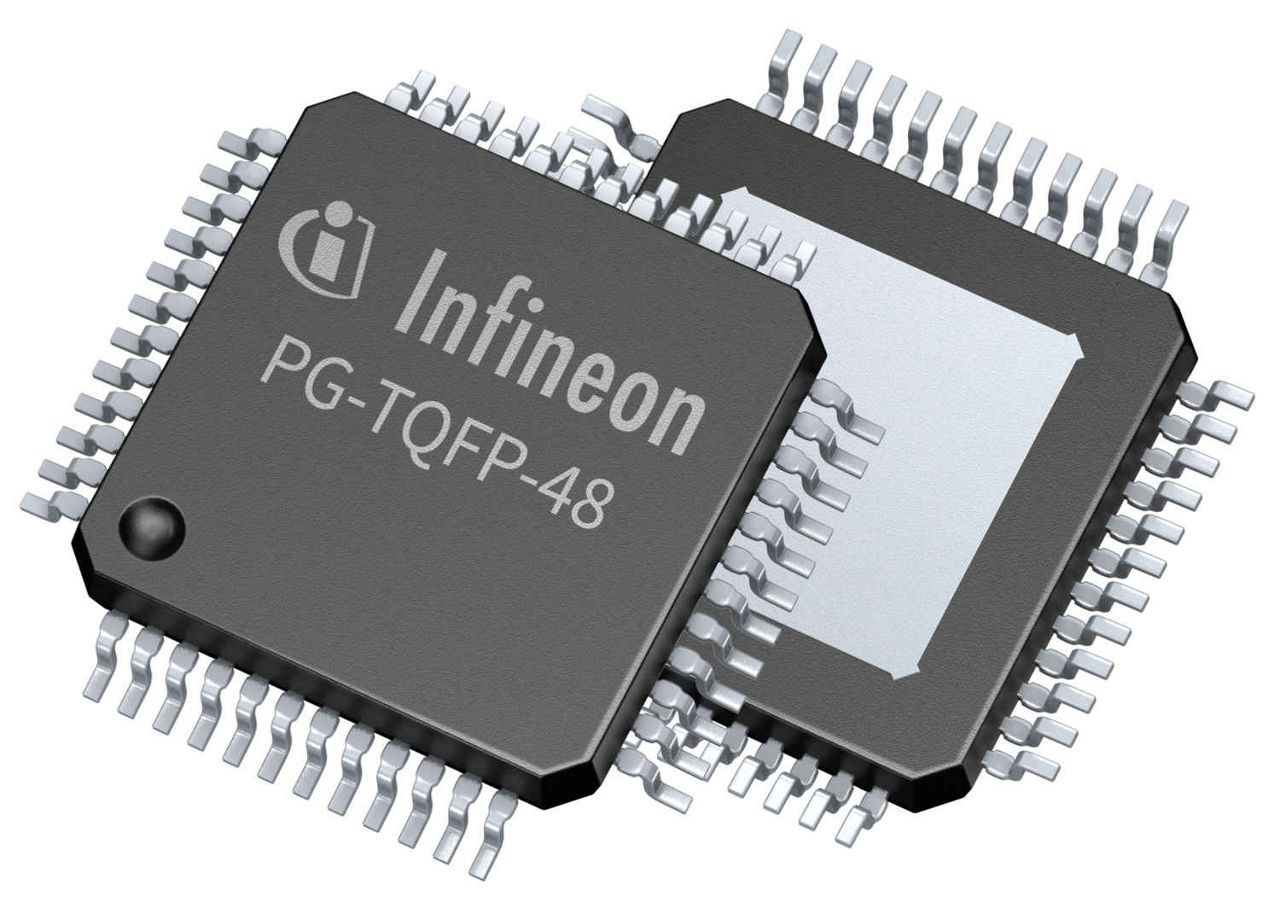

英飞凌封装名称
PG-TQFP-48
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-TQFP-48
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
同步无缝降压-升压调节概念为输出电压与输入电压匹配的电路提供了有效的解决方案，例如连接到 12V 电气系统的 2 到 3 个大功率 LED 的短链。它还针对成本优化的 LED 头灯进行了创新，仅使用一个 TLD5541-1QU 即可驱动一个灯串中多个单独切换的 LED 负载，灯串电压高达 55V。

特性

  • 带单电感器 DC-DC 控制器的 MOSFET H 桥，用于高功率降压-升压 LED 控制
  • 恒流和恒压调节
  • 宽 VIN 范围（IC 4.5 V 至 40 V，电源 4.5 V 至 55 V）
  • 宽 LED 正向电压范围（2V 至 55V）
  • 开关频率范围：200 kHz 至 700 kHz
  • LED 电流精度：TJ = 25°C 时 +/- 3%，整个汽车温度范围内 +/- 4%
  • 16 位 SPI 用于诊断和控制，提供菊花链功能
  • 在任何条件下均能实现最高效率（高达 96%）
  • 借助快速输出放电操作，可使用单个 IC 驱动多个负载
  • 跛行回家功能（故障安全模式）
  • EMC 优化器件：自动可编程扩频
  • 带有专用监控输出的 LED 和输入电流感应
  • 可调节软启动功能，可限制启动时的电流峰值和电压过冲
  • 针对器件和负载的智能电源保护功能（开路负载、负载短路、过热）
  • 增强型调光功能：模拟和 PWM 调光
  • 采用小型耐热增强型 PG-TQFP-48-9 封装
  • 符合汽车 AEC 标准
