TLD7002-16ES
TLD7002-16ES
每件.
数据手册

商品详情

  • PWM
    yes
  • VS
    6 V to 28 V
  • 公差
    5%
  • 分类
    ISO 26262-compliant
  • 工作温度
    -40 °C to 150 °C
  • 打开负载检测
    yes
  • 拓扑结构
    Linear
  • 目前计划的可用性至少到
    2039
  • 短路保护
    yes
  • 系列
    LITIX™ Pixel Rear
推荐的
OPN
TLD700216ESXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-TSDSO-24
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TSDSO-24
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
TLD7002-16ES 是一款具有受保护输出级的 16 通道设备。它以线性电流吸收器 (LCS) 形式控制高达 76.5 mA 的 LED。功率级可以并联以获得更高的负载电流。每个输出级都配置有存储在 OTP 中的 6 位电流值。有 16 个独立的 PWM 配置可供选择。高速接口支持 OTP 编程、配置、控制和诊断。

特性

  • 16 通道器件优化用于驱动 LED
  • 高达 76.5mA 的高调节输出电流
  • 并行输出操作用于更高的负载
  • 配置范围从 5.62 到 76.5mA
  • 16独立的 14 位 PWM 引擎
  • 可配置的热降额
  • 两种电压测量 (NTC/PTC)
  • 集成 HSLI 收发器
  • 根据 ISO26262 开发

产品优势

  • 面向未来的总线驱动架构
  • 符合 ISO26262 的安全设计

图表

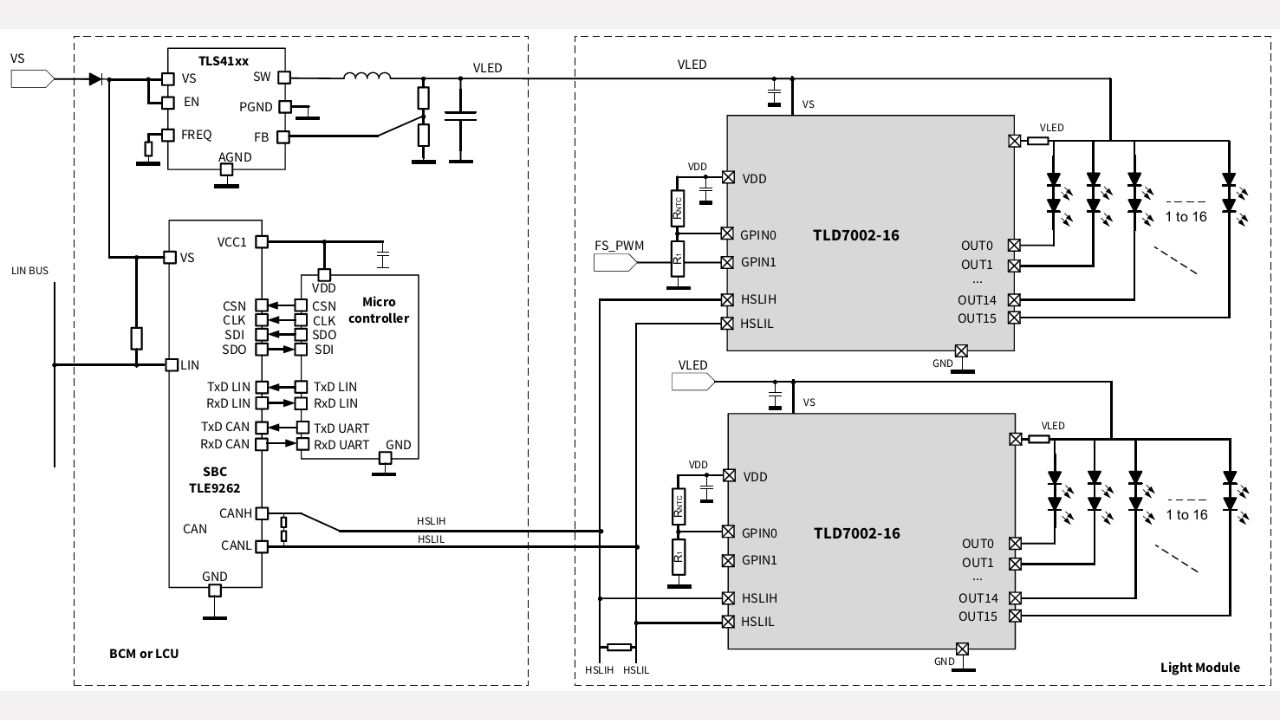

tld7002 16 detailed app
tld7002 16 detailed app
tld7002 16 detailed app tld7002 16 detailed app tld7002 16 detailed app

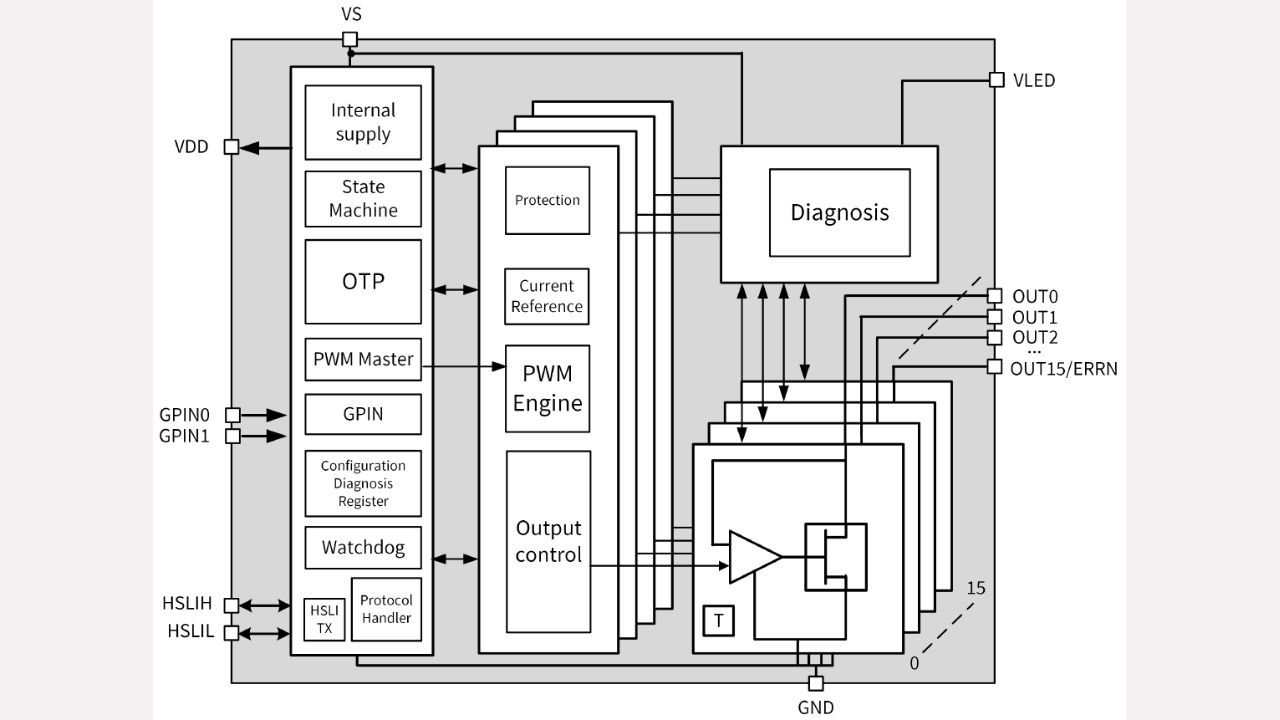

tld7002 16internal tld7002 16internal tld7002 16internal

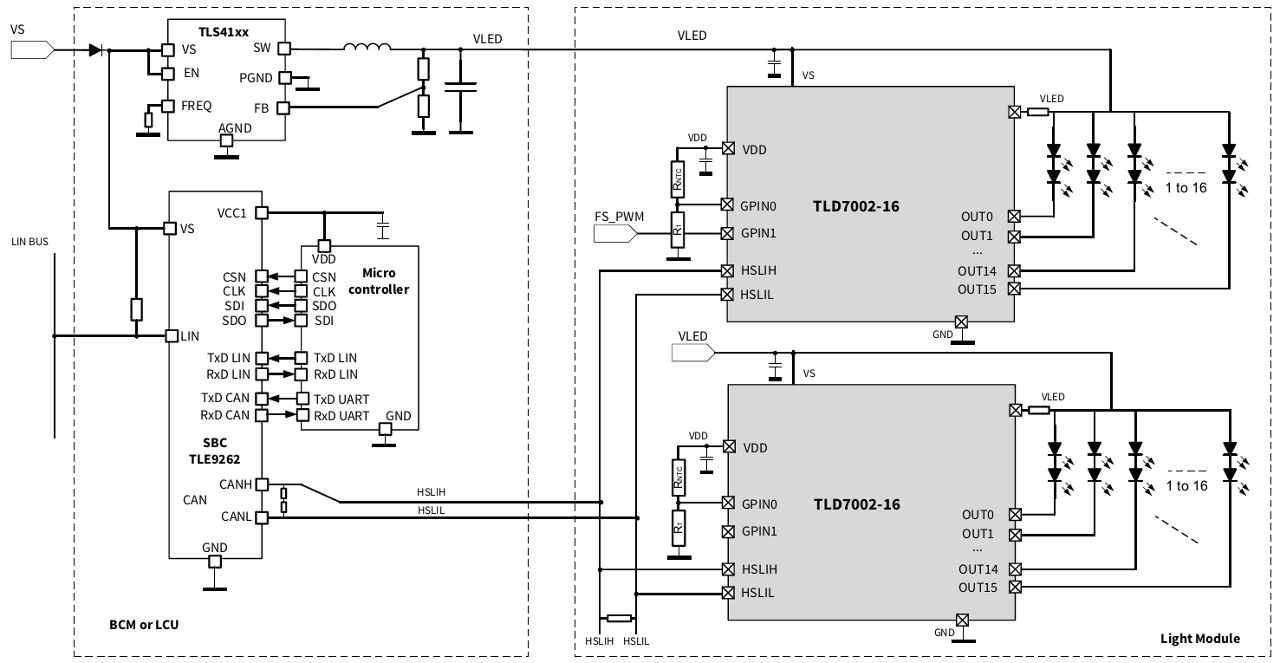

TLD7002-16DetailedAppBlockDiagram TLD7002-16DetailedAppBlockDiagram TLD7002-16DetailedAppBlockDiagram

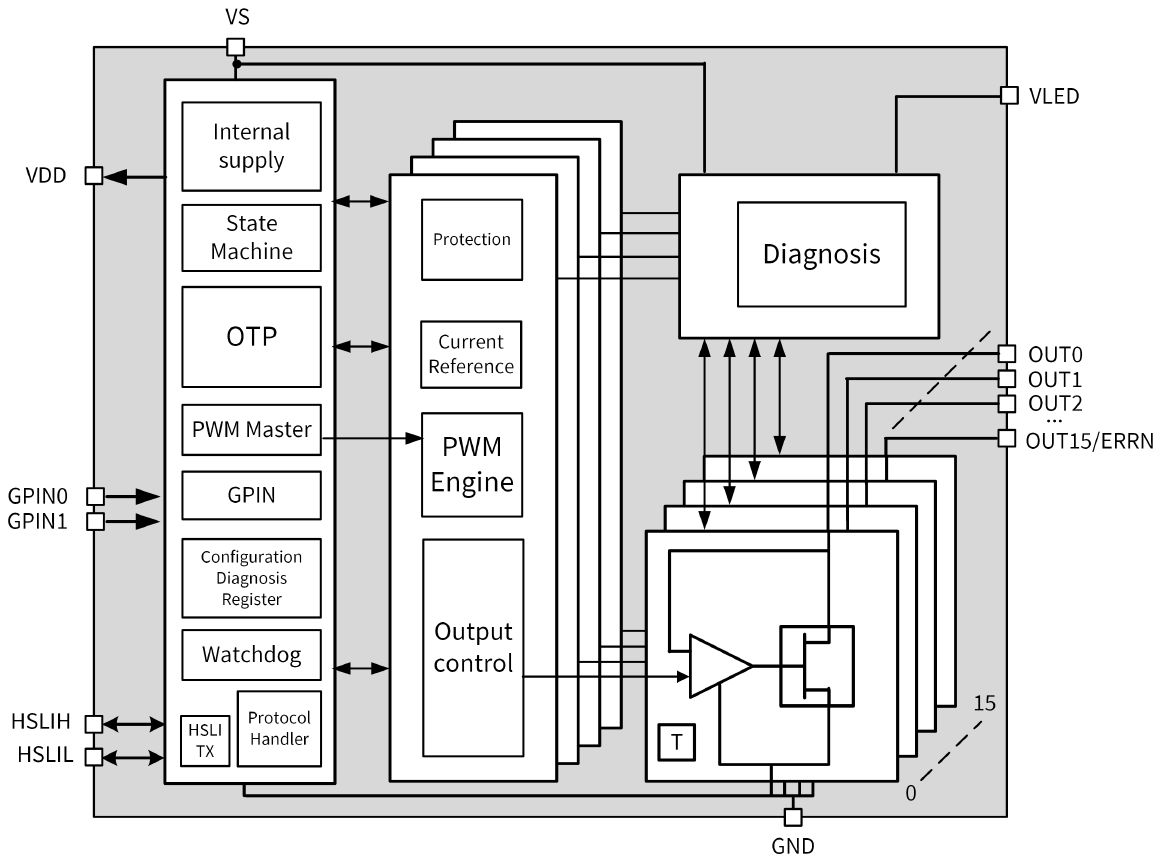

TLD7002-16InternalBlockDiagram TLD7002-16InternalBlockDiagram TLD7002-16InternalBlockDiagram
×
