TLE4209G

MOTIX ™ TLE4209G 是一款 H 桥驱动器，专为汽车前照灯光束控制和带有直流有刷电机负载的工业伺服控制应用而设计
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4209G
TLE4209G
每件.
数据手册

商品详情

  • IPeak
    2 x 1.0 A
  • IQ (multiple)
    2 x 0.8 A
  • Iq
    10 µA
  • Protect
    short circuit e.a.
  • Mounting
    SMT

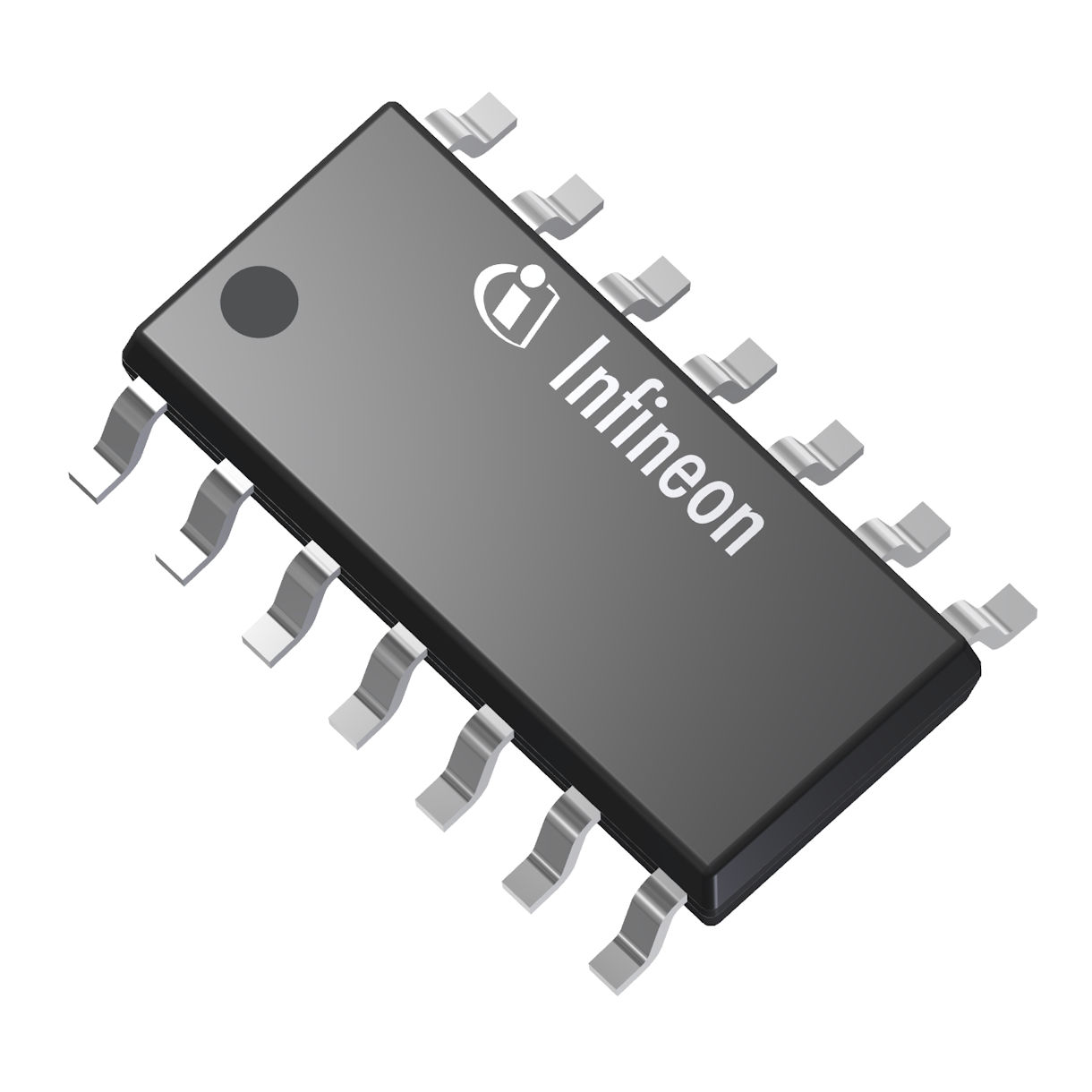

  • Package
    PG-DSO-14-22
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    8 V to 18 V
  • Technology
    MOTIX™ Bridge
  • Inhibit
    N
  • Supply Voltage absolute max ratings
    45 V
  • Currently planned availability until at least
    2038
  • Over current detection min
    0.7 A
受到推崇的
OPN
TLE4209GXUMA2
产品状态 active and preferred
英飞凌封装名称
PG-DSO-14
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-DSO-14
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
该部件采用DOPL双极高压电源技术。其PG-DSO-14封装为标准配置，增强了功率并节省了空间。它不含铅和卤素，提供可编程的伺服环路参数和用于故障检测的内部窗口比较器。TLE4209G 可确保在发生短路、断线和过压/欠压等故障时电机立即停止。凭借其内置功能，它可应用于汽车领域。

特性

  • 优化的手动前照灯应用
  • 提供高达 0.7 A 的连续电流
  • 低饱和电压 V；典型值 1.6V total @25 °C
  • 输出短路保护
  • 过温保护滞后
  • 过压和欠压锁定
  • 增强型 SMD 电源封装
  • 绿色产品（符合 RoHS 标准）
  • 符合 AEC 认证

产品优势

  • 外部电阻用于调整放大倍数
