TLE42644G
现货，推荐
符合RoHS标准
无铅

TLE42644G

TLE42644G 是一款单片集成低压差固定电压调节器，负载电流高达 100 mA；可与 TLE4264-2 进行 1 比 1 替换。
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE42644G
TLE42644G
数据手册

商品详情

  • 保持
    No
  • 准确性
    3 %
  • 压降电压
    220 mV
  • 启用 (=抑制)
    No
  • 复位
    No
  • 工作温度 范围
    -40 °C 至 150 °C
  • 工作电压 范围
    5.5 V 至 45 V
  • 状态输出
    No
  • 电源故障
    No
  • 电源正常
    No
  • 目前计划的可用性至少到
    2038
  • 看门狗
    No
  • 系列
    OPTIREG™ linear General Purpose
  • 认证标准
    Automotive
  • 调节器类型
    General Purpose
  • 输出电压类型
    5.0 V
  • 最高 输出电流
    100 mA
  • 过压保护
    No
  • 静态电流
    40 µA
  • 预警
    No
推荐的
OPN
TLE42644GHTMA1 TLE42644GHTSA3
产品状态 active and preferred discontinued
英飞凌封装名称
PG-SOT223-4
PG-SOT223-4
封装名 SOT-223 SOT-223
封装尺寸 4000 1000
封装类型 TAPE & REEL TAPE & REEL
湿度 1 1
防潮封装 NON DRY NON DRY
无铅 Yes Yes
无卤素 No No
符合RoHS标准 Yes Yes
视图替换

产品状态
Active
英飞凌封装名称
PG-SOT223-4
封装名 SOT-223
封装尺寸 4000
封装类型 TAPE & REEL
湿度 1
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准

产品状态 discontinued
英飞凌封装名称
PG-SOT223-4
封装名 SOT-223
封装尺寸 1000
封装类型 TAPE & REEL
湿度 1
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准
TLE42644 是 TLE4264 的功能替代品，静态电流降低至 40µA。引脚与 TLE4264-2 和 TLE4264 兼容，非常适合低待机电流应用。它采用紧凑的 PG-SOT223-4 封装，可防止过载、短路和过热情况。将高达 45V 的输入电压调节至 V Q,nom = 5V (±3%)，对于高达 50mA 的负载电流，精度为 ±2%。

特性

  • O/PV 5 V ±2 % 高达 O/P 电流 50 mA
  • O/PV 5 V ±2 % 高达 O/P 电流 50 mA
  • O/PV 5 V±3% 高达 O/P 电流 100 mA
  • 极低压差
  • 极低电流消耗：典型值。40 µA
  • 输出电流限制
  • 过温关断
  • 宽温度范围：-40 °C 至 150 °C
  • 用于汽车电子
  • 绿色产品（符合 RoHS 标准）
  • AEC 认证

产品优势

  • 强大的保护功能
  • 宽输入和温度范围操作

图表

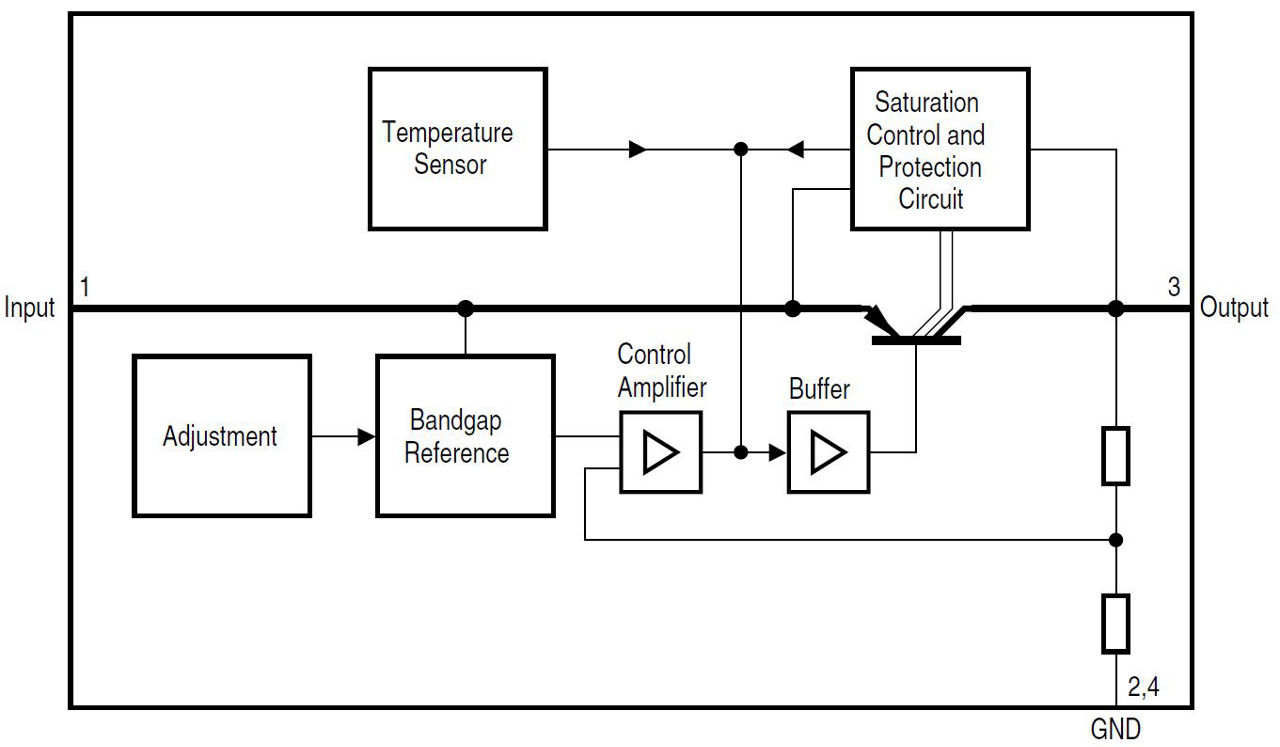

TLE42644-Block-Diagram
TLE42644-Block-Diagram
TLE42644-Block-Diagram TLE42644-Block-Diagram TLE42644-Block-Diagram

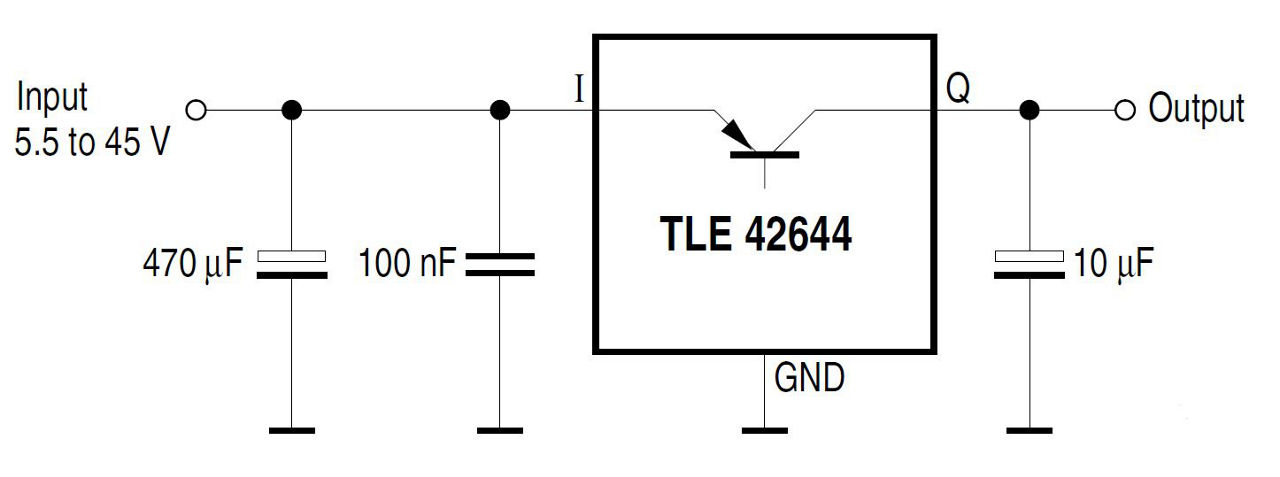

TLE42644-Application-Diagram TLE42644-Application-Diagram TLE42644-Application-Diagram
×
