TLE42694E

TLE42694E 是一款单片集成低压差稳压器，专为汽车应用而设计。
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE42694E
TLE42694E
数据手册

商品详情

  • Hold
    no
  • Accuracy
    2 %
  • Dropout Voltage
    250 mV
  • Enable (=Inhibit)
    no
  • Reset
    yes
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    5.5 V to 45 V
  • Status Output
    no
  • Power Fail
    no
  • Power Good
    no
  • Watchdog
    no
  • Family
    OPTIREG™ linear General Purpose
  • Currently planned availability until at least
    2038
  • Qualification
    Automotive
  • Regulator Type
    General Purpose
  • Output Voltage Type
    5.0 V
  • Output Current max
    100 mA
  • Over Voltage Protection
    no
  • Quiescent Current
    210 µA
  • Budgetary Price €/1k
    0.55
  • Early Warning
    yes
受到推崇的
OPN
TLE42694EXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-SSOP-14
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-SSOP-14
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
将输入电压（最高 45V）调节至 5.0V 输出。驱动负载高达 150mA。具有短路保护功能，过热关断。为 VQ,rt 生成复位信号（通常为 4.65V）。可编程上电复位延迟。欠压预警功能。如果不需要集成电阻，请使用 TLE42794 代替 TLE42694。

特性

  • 输出电压 5 V ± 2%
  • 输出电流高达 150 mA
  • 极低电流消耗
  • 早期预警
  • 带 PDT 的上电和欠压复位
  • 复位电压低至 V Q = 1 V
  • 极低压差
  • 输出电流限制
  • 反极性保护
  • 过热保护
  • 适用于汽车电子产品

产品优势

  • 强大的保护功能
  • 宽输入和温度范围操作

图表

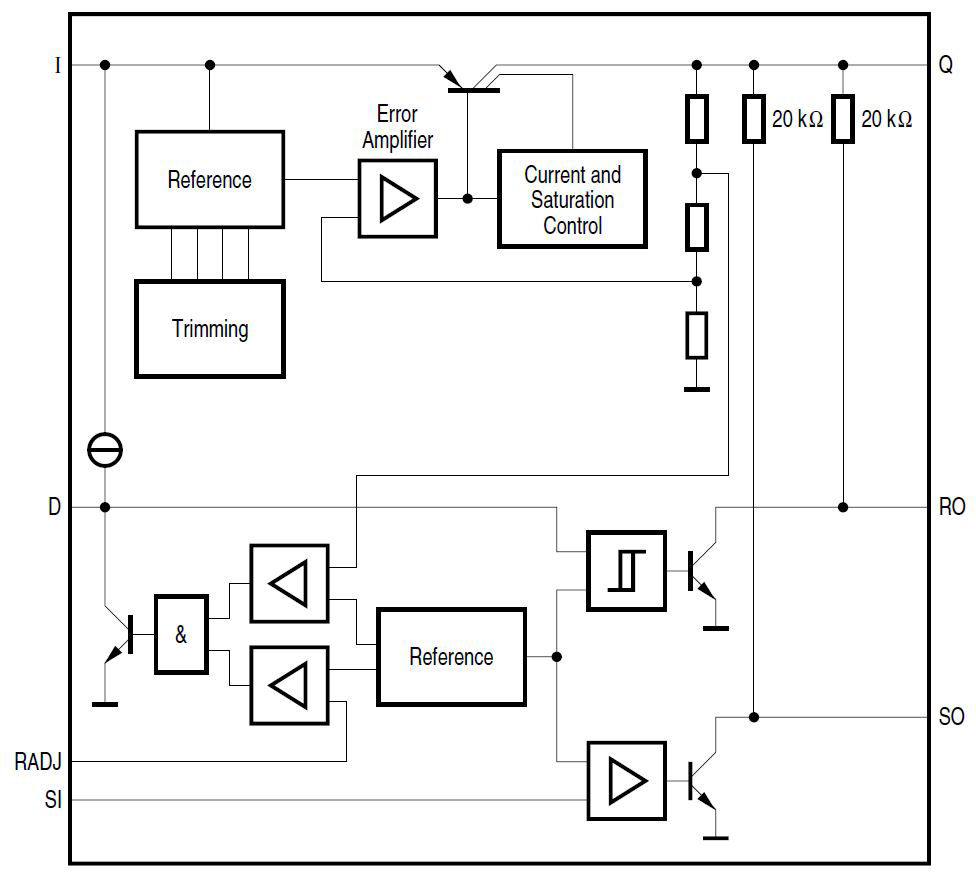

TLE42694-Block-Diagram
TLE42694-Block-Diagram
TLE42694-Block-Diagram TLE42694-Block-Diagram TLE42694-Block-Diagram
×
