请注意，这是一个已停产的产品。 查看较新的替代产品版本 请注意，这是一个已停产的产品。 查看较新的替代产品版本
停产
已停产
符合RoHS标准
无铅

TLE4286G

停产
TLE4286G 是一款 5V 低压差固定电压稳压器，采用超小型 SMD 封装 PG-SCT-595-5。最大输入电压为42V。
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4286G
TLE4286G
数据手册

商品详情

  • 保持
    No
  • 准确性
    4 %
  • 压降电压
    800 mV
  • 启用 (=抑制)
    Yes
  • 基本产品
    n.a
  • 复位
    No
  • 工作温度
    -40 °C to 150 °C
  • 工作电压
    6 V to 42 V
  • 状态输出
    No
  • 电源故障
    No
  • 电源正常
    No
  • 目前计划的可用性至少到
    n.a
  • 看门狗
    No
  • 认证标准
    Automotive
  • 调节器类型
    General Purpose
  • 输出电压类型
    5.0 V
  • 输出电流 max
    10 mA
  • 过压保护
    No
  • 静态电流
    60 µA
  • 预警
    No
OPN
TLE4286GHTSA1
产品状态 discontinued
英飞凌封装名称
PG-SCT595-5
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 Yes
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 discontinued
英飞凌封装名称
PG-SCT595-5
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
输出能够驱动超过 10 mA 的负载，同时将输出电压调节至 4% 以内的精度。该设备可以通过抑制输入切换到待机模式，这会导致电流消耗降至 1 µA 以下。温度保护功能会在过热时禁用 IC。TLE4296-2G V50 是该产品的可用版本。

特性

  • 15 mA 输出电流能力
  • 待机模式下电流消耗为 1 µA
  • 低静态电流消耗
  • 抑制输入
  • 非常小的 SMD 封装 PG-SCT-595-5
  • 宽工作范围：6.2 V 至 42 V
  • 输出短路保护
  • 过温保护
  • 绿色产品（符合 RoHS 标准）
  • 符合 AEC 要求。

产品优势

  • 强大的保护功能
  • 宽输入和温度范围操作

图表

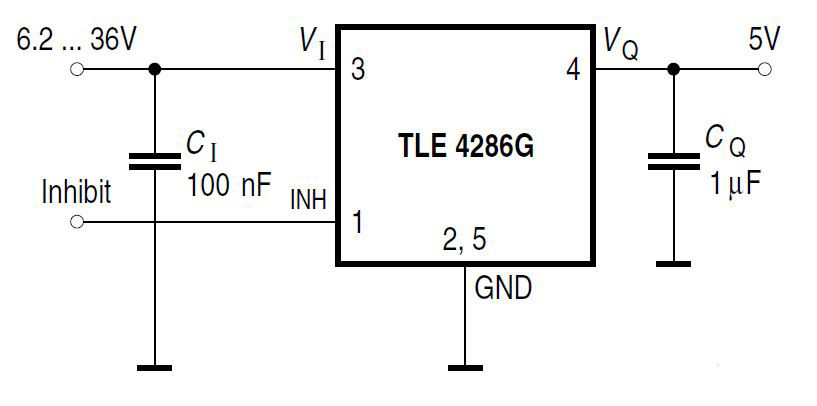

TLE4286-Application-Diagram
TLE4286-Application-Diagram
TLE4286-Application-Diagram TLE4286-Application-Diagram TLE4286-Application-Diagram

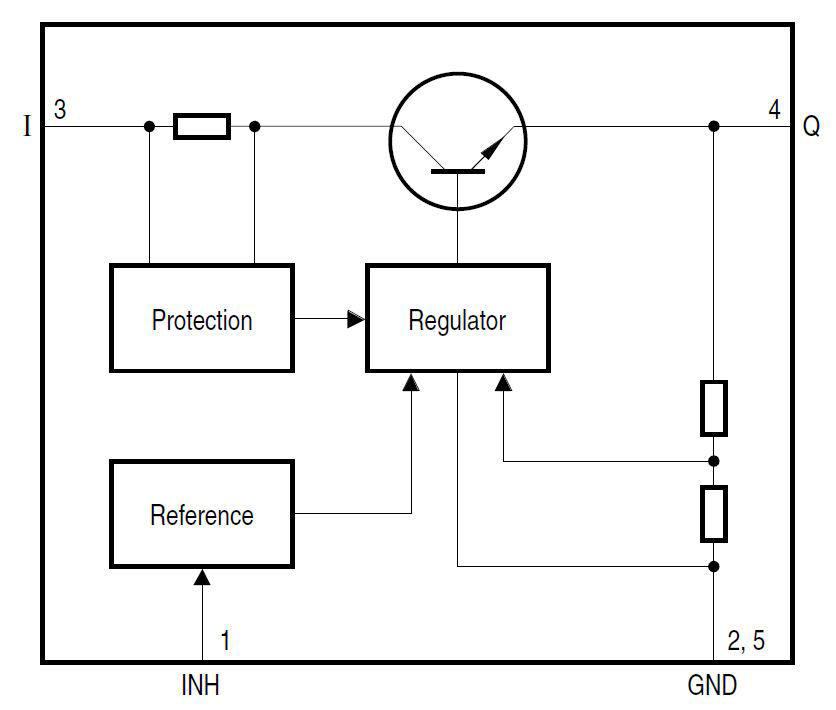

TLE4286-Block-Diagram TLE4286-Block-Diagram TLE4286-Block-Diagram
×
