TLE9188QVW

MOTIX ™ TLE9188QVW 是一款栅极驱动器 IC，专为带有 PWM 发生器并符合 ISO 26262 ASIL D 标准的 BLDC 电机驱动应用而设计。
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9188QVW
TLE9188QVW

商品详情

  • Rise/Fall time
    Typ. 175ns
  • Supply Voltage
    4 V to 36 V
  • Turn Off Propagation Delay max
    70 ns
  • Classification
    ISO 26262-compliant
  • Operating Voltage
    4 V to 36 V
  • Turn On Propagation Delay max
    70 ns
  • Technology
    MOTIX™ Driver
  • Temperature
    - 40°C - 175°C
  • Voltage range GHx,SHx
    Max 60V
  • Current Sense Amplifier
    3xADCs
  • Qualification
    Automotive
  • Input Vsm
    4 V to 36 V
  • Output Current
    1.5 A
  • Channels
    3
  • Configuration
    3 phase
  • Driving Capability
    250 nC at 20kHz
OPN
TLE9188QVWXUMA1
产品状态 on request

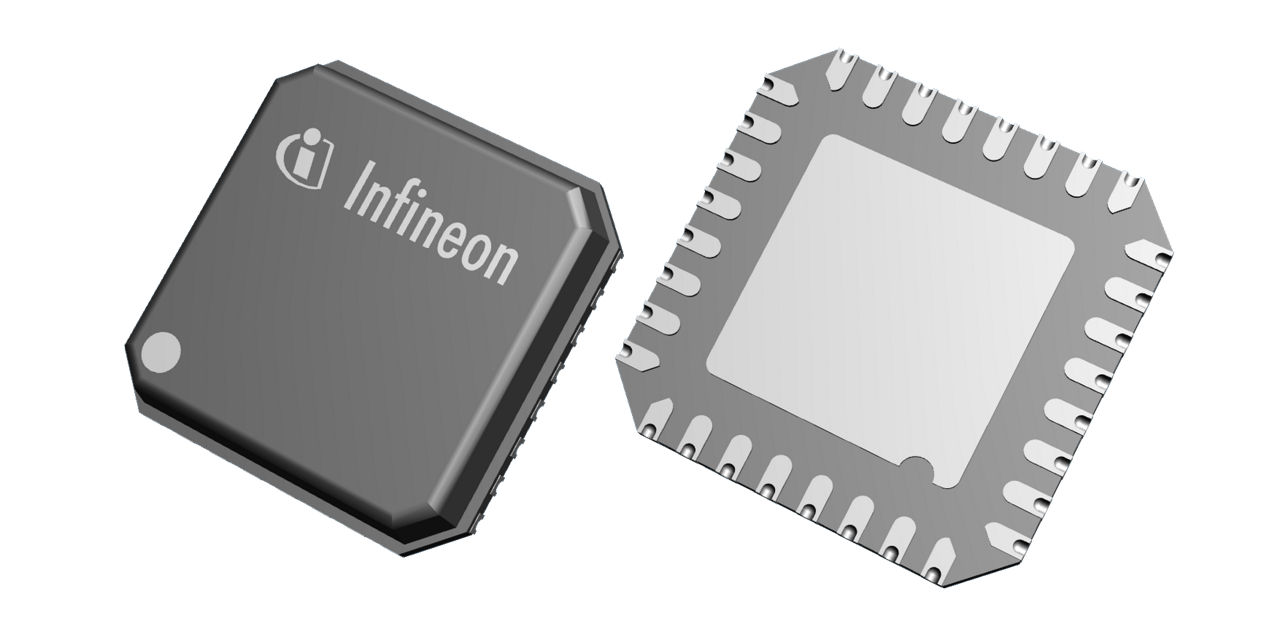

英飞凌封装名称
PG-VQFN-32
封装名 N/A
包装尺寸 5000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态 on request
英飞凌封装名称
PG-VQFN-32
封装名 -
包装尺寸 5000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
用于 BLDC 电机的 MOTIX ™ TLE9188QVW 栅极驱动器 IC 具有独特的优势，它采用创新的数字电机控制概念，使用集成数字定时器单元进行 PWM 生成，并使用三个 12 位 ADC 进行精确的电流分流测量。这种数字电机控制概念允许采用 VQFN-32 封装设计该设备。该设备的电源电压范围为 4V 至 36V，针对汽车 12V 电池系统进行了优化。

特性

  • 驱动 6 个 MOSFET，Qgtotal=250nC/MOSFET
  • 电源电压范围为 4 V 至 36 V
  • 0...100% 占空比
  • 电机引脚额定瞬态电压为 -15 V
  • 用于 PWM 生成的集成定时器单元
  • 3个12位ADC用于电流测量
  • 外部 FET 的无源钳位
  • 多样化的监控、诊断功能
  • 设备监视器。（过热、过流……）
  • 逆变器监视器。（超过、低于……）
  • MCU 和接口：SPI CRC、BIST、..

产品优势

  • 集成 Sigma-Delta ADC
  • 以 8/12 位传输数字信号至 µC
  • 可在低至 4 V 的电源电压下运行
  • 扩展温度范围 AEC Q100
  • 符合 ISO 26262 (ASIL D)
  • 微型封装：VQFN-32 (5x5mm2)
