TLF4277-2EP

有源天线供电。具有集成电流检测功能的线性电压调节器。
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF4277-2EP
TLF4277-2EP
每件.
数据手册

商品详情

  • 保持
    No
  • 准确性
    2 %
  • 压降电压
    200 mV
  • 启用 (=抑制)
    Yes
  • 基本产品
    TLF4x77
  • 复位
    No
  • 工作温度
    -40 °C to 150 °C
  • 工作电压
    3 V to 45 V
  • 状态输出
    Yes
  • 电源故障
    No
  • 电源正常
    No
  • 目前计划的可用性至少到
    2038
  • 看门狗
    No
  • 系列
    OPTIREG™ linear Application Specific
  • 认证标准
    Automotive
  • 调节器类型
    Application Specific -Antenna
  • 输出电压类型
    adj.
  • 输出电流 max
    400 mA
  • 过压保护
    No
  • 静态电流
    150 µA
  • 预警
    No
推荐的
OPN
TLF42772EPXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-TSDSO-14
封装名 N/A
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TSDSO-14
封装名 -
包装尺寸 3000
包装类型 TAPE & REEL
湿度 2a
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
TLF4277-2EP 是理想的配套 IC，可为需要严格电流限制和诊断的关键应用供电。它提供监控和保护功能以及高压侧电源开关。TLF4277-2EP 是一款单片集成低压差稳压器，可提供高达 400 mA 的负载。 可调输出电压使 TLF4277-2EP 能够为大多数标准有源天线供电，例如：
• FM/AM
• DAB
• XM
• SIRIUS 对于高达 40 V 的输入电压，TLF4277-2EP 可提供 3 V 至 16 V 的可调输出电压。集成电流监测功能是一项独特的功能，可提供诊断和系统保护功能。诸如过热和输出过压等故障情况受到监控并在电流检测输出上显示。该设备的最大输出电流限制是可调的，以便为连接的负载提供额外的保护。
通过启用功能，可以禁用 IC 以降低功耗。
PG-TSDSO-14 封装在 SO8 尺寸内提供了增强的热性能。

特性

  • 集成电流监控器，过压检测
  • 可调输出电压
  • 输出电流高达 400 mA
  • 可调输出电流限制
  • 极低电流消耗
  • 极低压差
  • 宽输入电压范围，高达 40 V
  • 反极性保护
  • 短路保护
  • 过热关断
  • 绿色产品（符合 RoHS 标准）

产品优势

  • 强大的保护功能
  • 宽输入操作和温度范围
  • 集成电流监视器

应用

图表

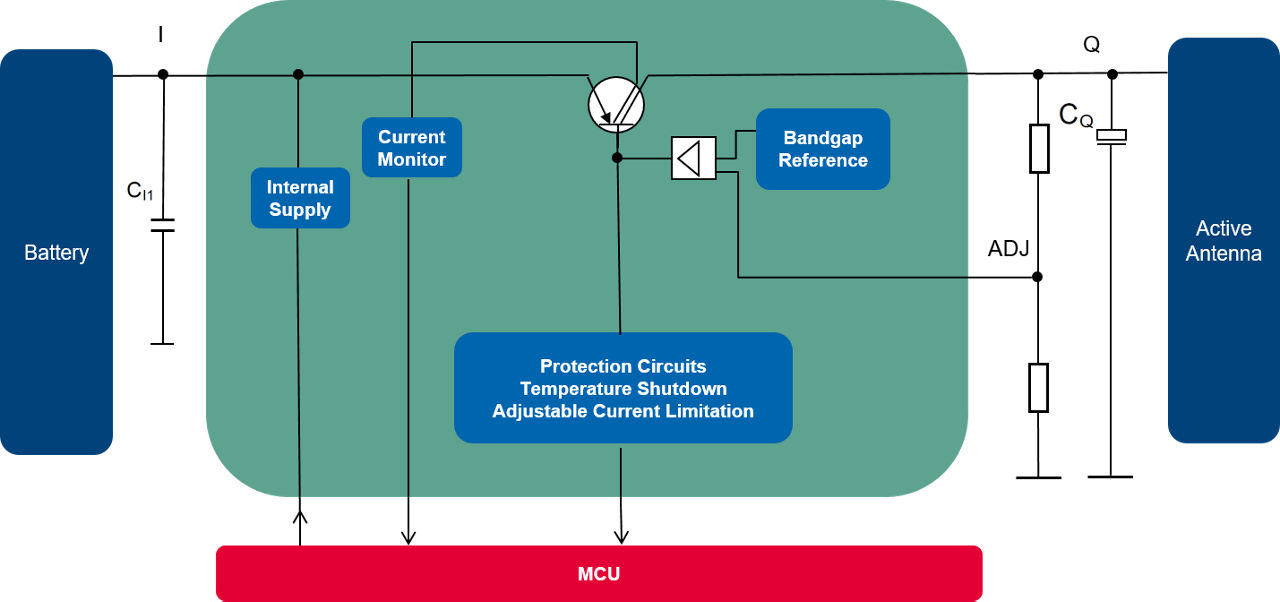

TLF4277-2EP-Application-Schematic-for-Website_1
TLF4277-2EP-Application-Schematic-for-Website_1
TLF4277-2EP-Application-Schematic-for-Website_1 TLF4277-2EP-Application-Schematic-for-Website_1 TLF4277-2EP-Application-Schematic-for-Website_1

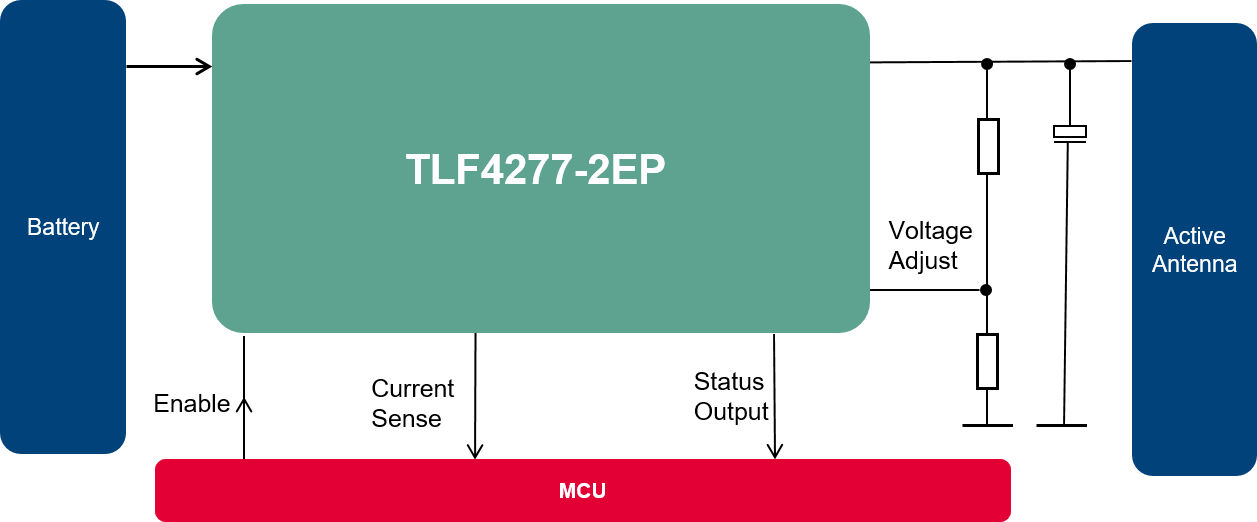

TLF4277-2EP-for-website_2 TLF4277-2EP-for-website_2 TLF4277-2EP-for-website_2
TLF4277-2EP-Application-Schematic-for-Website_1 TLF4277-2EP-Application-Schematic-for-Website_1 TLF4277-2EP-Application-Schematic-for-Website_1
TLF4277-2EP-for-website_2 TLF4277-2EP-for-website_2 TLF4277-2EP-for-website_2
×
