XDPP1100-Q040

适用于隔离式 DC-DC 电源应用并配有 PMBus 接口的 XDP™ 数字电源控制器
数据手册
封装
评估板
软件

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

XDPP1100-Q040
XDPP1100-Q040
数据手册

商品详情

  • DPWM Resolution
    78.1 ps
  • GPIO
    16
  • I-ADC
    2
  • PWM Outputs
    12
  • PWM Frequency max
    2 MHz
  • V-ADC
    3
  • Memory
    80kB ROM, 32kB RAM, 64kB OTP
  • Voltage Loops max
    2
  • Communication Interfaces
    I2C, PMBUS, UART
受到推崇的
OPN
XDPP1100Q040XUMA1
产品状态 active and preferred
英飞凌封装名称

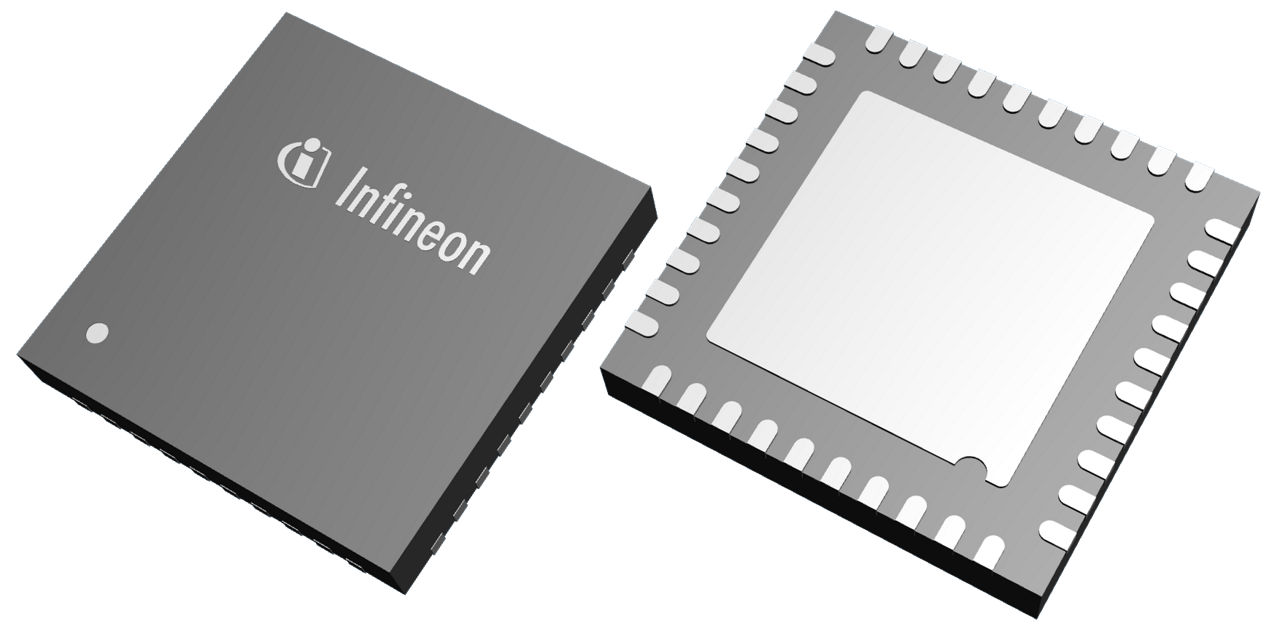

PG-VQFN-40
封装名 N/A
包装尺寸 4000
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-VQFN-40
封装名 -
包装尺寸 4000
包装类型 TAPE & REEL
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
XDPP1100-Q040 是一款高度集成且可编程的 XDP ™数字电源控制器。该设备为各种 DC-DC 电源应用提供先进的电源控制解决方案，并支持各种隔离和非隔离拓扑。 XDPP1100-Q040 的独特架构包含许多优化的电源处理模块，以增强隔离式 DC-DC 转换器的性能、减少外部元件并最大限度地减少固件开发工作。该控制器还提供精确的遥测和电源管理总线 (PMBus 1.3) 接口，用于系统通信、高级电源转换和监控。集成的电流感应功能和紧凑的芯片尺寸可以通过消除许多外部元件来大大减小解决方案尺寸，同时支持最多两个完全独立的电压环路。 高性能 AFE、基于状态机的数字控制环路和集成在单个芯片中的微控制器的组合，使 XDPP1100-Q040 成为现代高端电源系统高度集成、可编程且上市时间最快的技术。因此，它非常适合用于电信基础设施、48V 服务器主板、数据中心和工业 4.0 应用。该产品旨在应对电能质量和延迟挑战，并为高端电力系统提供最优解决方案。

特性

  • 数字可配置反馈控制支持各种控制模式
  • 包括 100MHz、32 位 Arm ®  Cortex ® -M0 处理器，可进行定制
  • 通过 VIN  前馈控制增强动态瞬态性能
  • 低 IC 待机功耗
  • 磁通和相电流平衡
  • 专用硬件外设，包括高性能电压和电流检测 ADC
  • 支持突发模式、二极管仿真、同步整流软开/关
  • 采用英飞凌专利的快速瞬态响应控制方案，实现出色的负载调节
  • 基于固件的系统配置，并支持 GUI

产品优势

  • 基于固件的系统配置，具有 GUI 支持，易于使用和产品差异化
  • 用户特定的定制和基于软件的设计更改
  • 预编程的外设和可配置性，可加快产品上市时间
  • 增强的控制和卓越的动态瞬态性能
  • 集成的 V/I 感应功能，可实现最佳的系统性能、显著减小的 BOM 尺寸和较低的系统成本
  • 先进的系统级故障处理
  • 系统管理，例如。风扇控制、LED 控制、排序、PGOOD 等，具有可配置的 GPIO
  • 轻载管理效率高
