现货，推荐
符合RoHS标准
无铅

TLE9009DQU

锂离子电池监控和平衡 IC
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

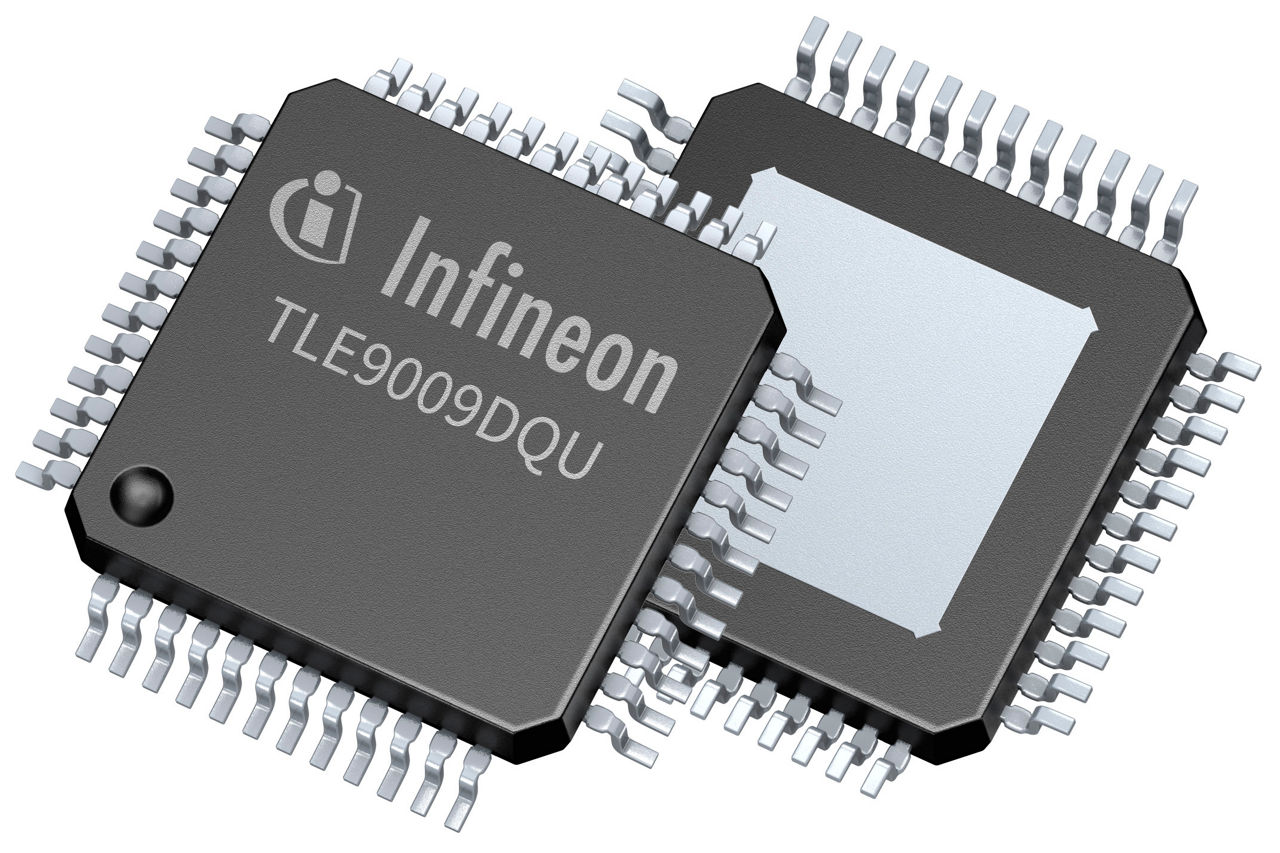

TLE9009DQU
TLE9009DQU
每件.
数据手册

商品详情

  • Communication Speed
    2 MBit
  • ESD Protection
    4 kV
  • Functional range
    4.75 V to 60 V
  • ISO UART Interfaces
    2
  • Tj max
    150 °C
  • Classification
    ASIL D, ISO 26262-compliant
  • Balancing Current max
    200 mA
  • Standby Current
    2.5 µA
  • Temperature Measurement Channels
    5
  • Voltage Measurement Channels
    9
  • Voltage Class
    90 V
  • Cell Voltage max
    9 V
  • Isolated Communication Interface
    iso UART
  • Non-isolated Communication Interface
    UART
受到推崇的
OPN
TLE9009DQUXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-TQFP-48
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TQFP-48
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
TLE9009DQU 是一款多通道电池监控和平衡 IC，专为汽车（MHEV、HEV、PHEV、BEV）、工业（ESS）和消费应用（电动自行车 BMS、家庭储能）中的锂离子电池组而设计。它负责电池电压和温度测量、电池平衡以及与主电池控制器的隔离通信。此外，它还包括安全保障的基本诊断工具。

特性

  • 平衡并监控最多 9 个电池
  • 强大的 90V/130nm 汽车技术
  • 每个单元配备 16 位 delta-sigma ADC
  • 内置数字滤波器（70Hz截止）
  • 用于 E2E 安全机制的辅助 ADC
  • 数字应力补偿
  • 英飞凌 CDD 兼容性
  • PSOC™ HVPA Pack Monitor 兼容性
  • 5 个 NTC 通道 + 4 个 GPIO
  • UART 和电容耦合接口
  • 支持菊花链通信
  • 支持响铃模式通信
  • 支持 ASIL D BMS 安全应用

产品优势

  • 英飞凌科技。和设备架构
    • 一流的应用程序稳健性
    • 噪音环境下表现最佳
  • 高精度电压测量
    • 可靠、精确的细胞监测
    • 实现精确的 SoC / SoH 测量
  • 最低系统成本
    • 小型封装 (TQFP-48)，适用于精简 PCB
    • 最小值所需外部元件数量
    • 高度功能集成，实现精益 BOM
