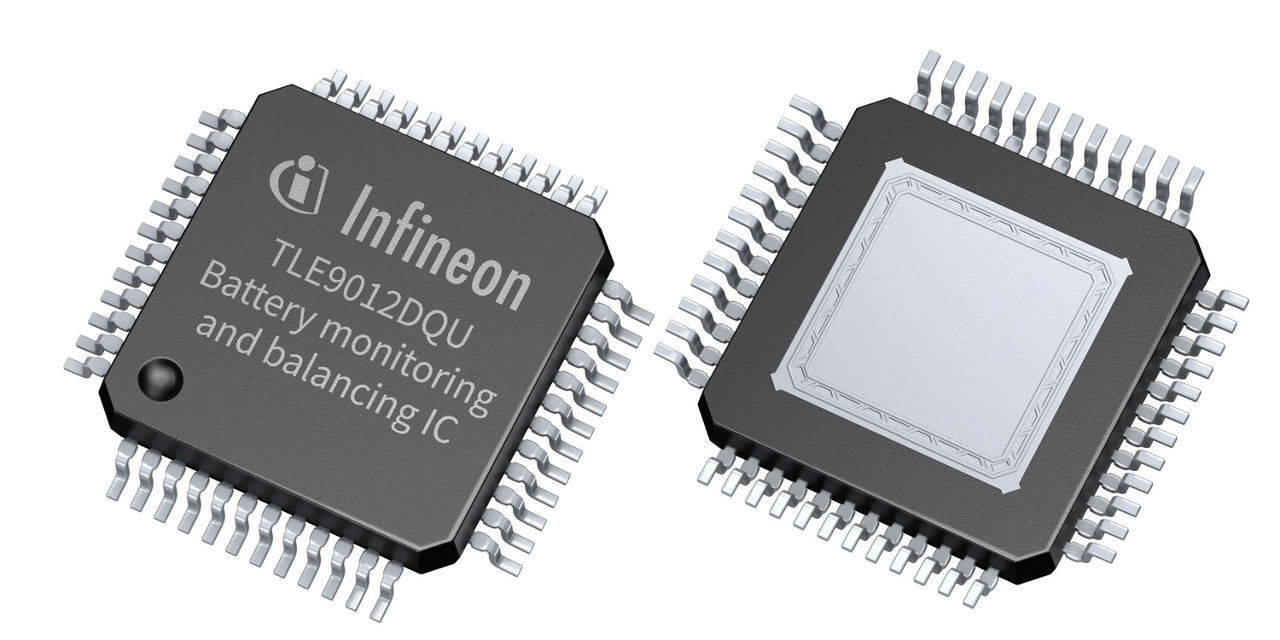

TLE9012DQU

锂离子电池监控和平衡 IC
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9012DQU
TLE9012DQU
每件.
数据手册

商品详情

  • Communication Speed
    2 MBit
  • ESD Protection
    4 kV
  • Functional range
    4.75 V to 60 V
  • ISO UART Interfaces
    2
  • Tj max
    150 °C
  • Classification
    ISO 26262-compliant, ASIL D
  • Balancing Current max
    200 mA
  • Standby Current
    2.5 µA
  • Temperature Measurement Channels
    5
  • Voltage Measurement Channels
    12
  • Voltage Class
    90 V
  • Cell Voltage max
    9 V
  • Currently planned availability until at least
    2038
  • Family
    BMS_ACTIVE
  • Isolated Communication Interface
    iso UART
  • Non-isolated Communication Interface
    UART
受到推崇的
OPN
TLE9012DQUXUMA1
产品状态 active and preferred
英飞凌封装名称
PG-TQFP-48
封装名 N/A
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TQFP-48
封装名 -
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
TLE9012DQU 是一款多功能电池监控和平衡 IC，适用于汽车、工业和消费应用。它支持电动汽车（MHEV、HEV、PHEV、BEV）、储能系统、电动自行车 BMS 和家庭储能中的锂离子电池组。TLE9012DQU 具有电池电压和温度测量、电池平衡、隔离通信和全面诊断功能，可确保电池安全高效地运行。

特性

  • 最多 12 个电池单元的电压监控
  • 支持热插拔
  • 每个电池单元配备 16 位 delta-sigma ADC
  • SoC 的高精度测量
  • 集成传感器数字补偿
  • 二次 ADC：端到端安全滤波
  • 温度测量通道外部 NTC
  • 内部温度传感器
  • 200 mA 平衡开关
  • 2 Mbit/s 通信接口
  • 用于外部 EEPROM 的四个 GPIO 引脚
  • 内部循环例程触发诊断

产品优势

  • 稳健性：英飞凌的技术胜利！
  • TQFP-48：集成度高，成本低

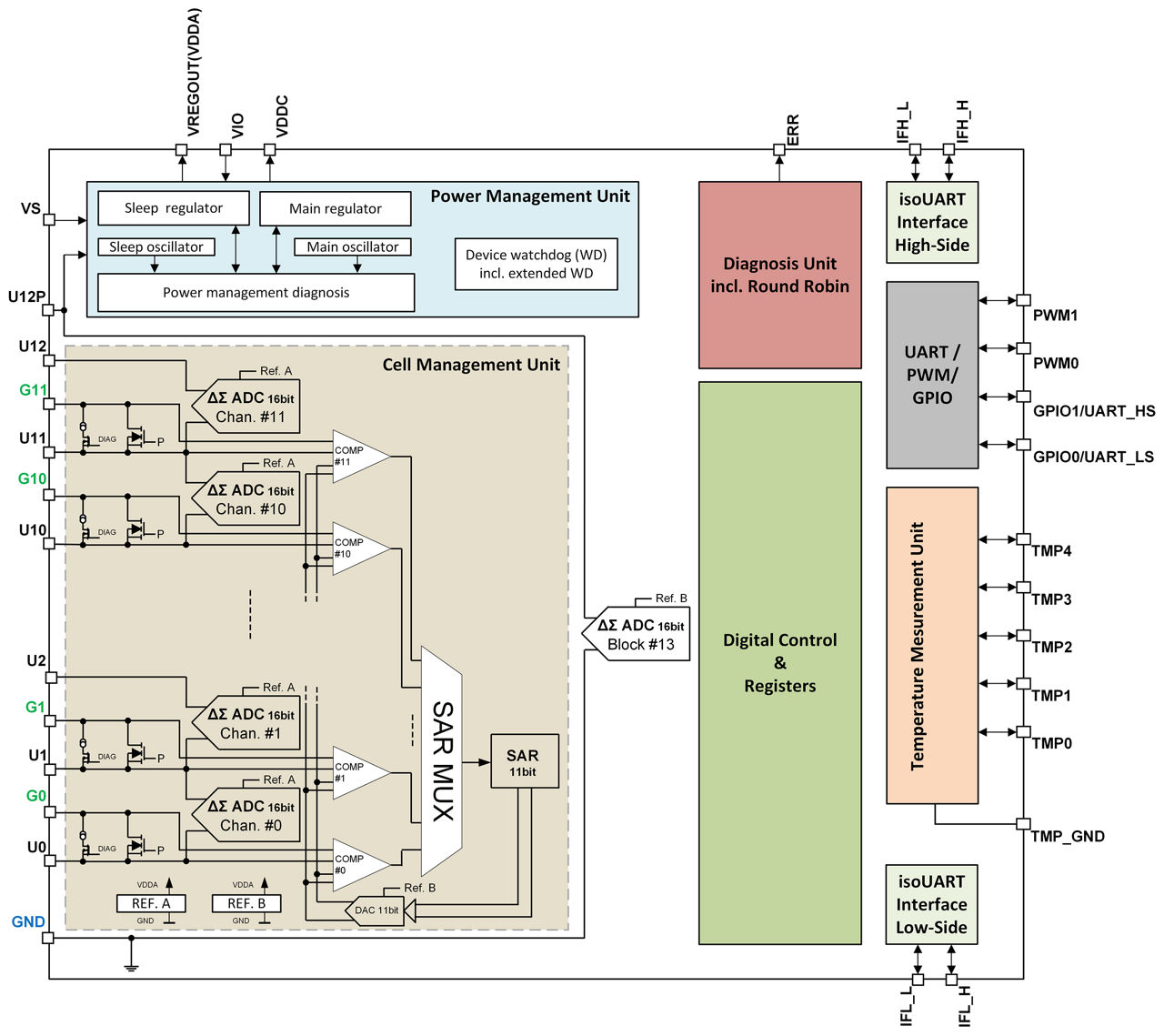

图表

sensing 12
sensing 12
sensing 12 sensing 12 sensing 12
Block_diagram_Sensing_12 Block_diagram_Sensing_12 Block_diagram_Sensing_12
