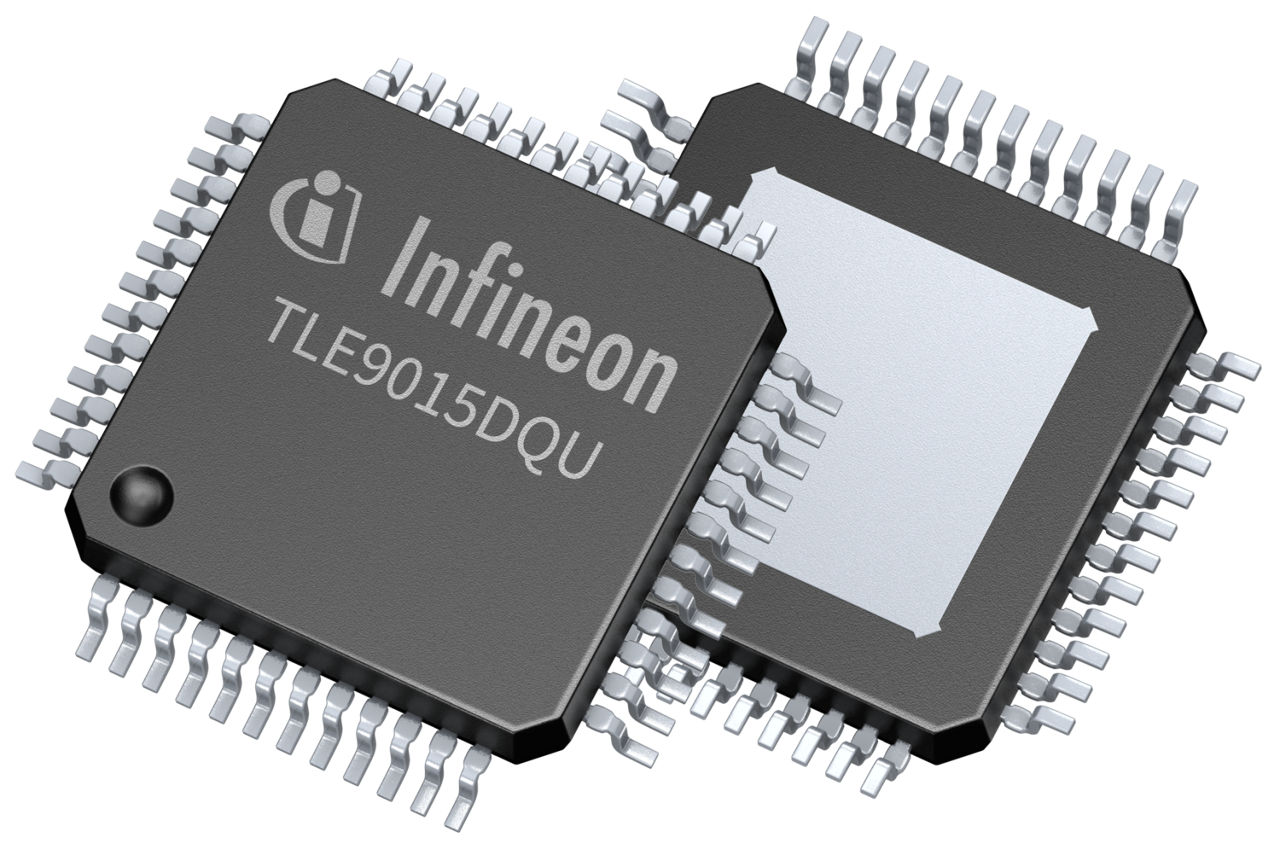

TLE9015DQU
现货，推荐
符合RoHS标准
无铅

TLE9015DQU

ISO UART 收发器 IC
数据手册
封装
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9015DQU
TLE9015DQU
数据手册

商品详情

  • Communication Speed
    3 MBit
  • ESD保护
    4 kV
  • Functional range 范围
    4.75 V 至 60 V
  • ISO UART接口
    2
  • 最高 Tj
    150 °C
  • 分类
    NA
  • 待机电流
    2.5 µA
  • 电压等级
    90 V
  • 目前计划的可用性至少到
    2039
  • 系列
    BMS_ACTIVE
  • 隔离通信接口
    iso UART
  • 非隔离通信接口
    UART
推荐的
OPN
TLE9015DQUXUMA1
产品状态 active and preferred

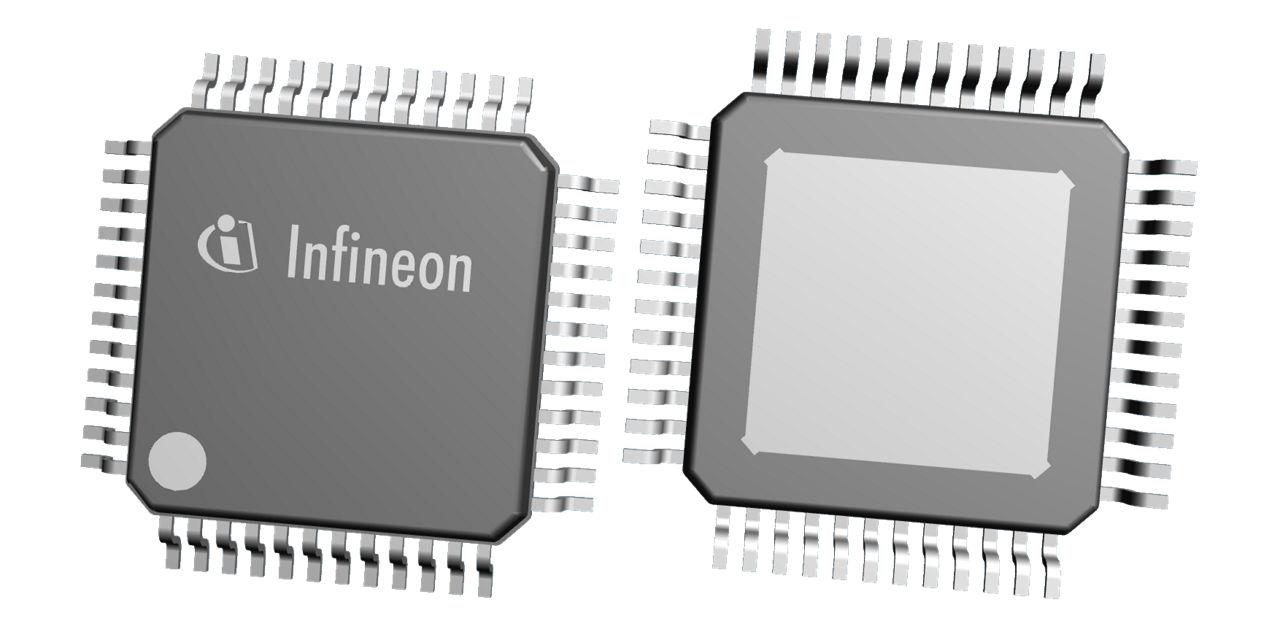

英飞凌封装名称
PG-TQFP-48
封装名 N/A
封装尺寸 2500
封装类型 TAPE & REEL
湿度 3
防潮封装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes

产品状态
Active
英飞凌封装名称
PG-TQFP-48
封装名 -
封装尺寸 2500
封装类型 TAPE & REEL
湿度 3
防潮封装 DRY
无铅
无卤素
符合 RoHS 标准
TLE9015DQU是一款电池监控收发器 IC，非常适合在锂离子电池内的菊花链中连接多个平衡和监控 IC 器件。其两路 UART 及 iso UART 接口对支持环形通信，可低成本提升系统可用性。此外，它可实现与故障管理单元的双向信息交互，每颗均衡监测芯片均配备可编程输入输出接口。

特性

  • 兼容环形模式拓扑
  • 2个UART，用于主控网关
  • 两个ISO UART，用于BMS通讯
  • 2 Mbit/s快速数据速率
  • UART to iso UART 透传
  • 对应UART 引脚数量的内部逻辑
  • 抗外部噪声干扰能力强
  • 两个外部故障输入（EMM，ERRQ_ext）
  • 外部MCU锁存故障引脚
  • 内部供电监控
  • 绿色产品(RoHS 合规)

产品优势

  • 无需 Transformer 架构的高可靠通信
  • 易用性主开关
  • 高性价比环形拓扑结构性能提升

图表

transceiver 15
transceiver 15
transceiver 15 transceiver 15 transceiver 15

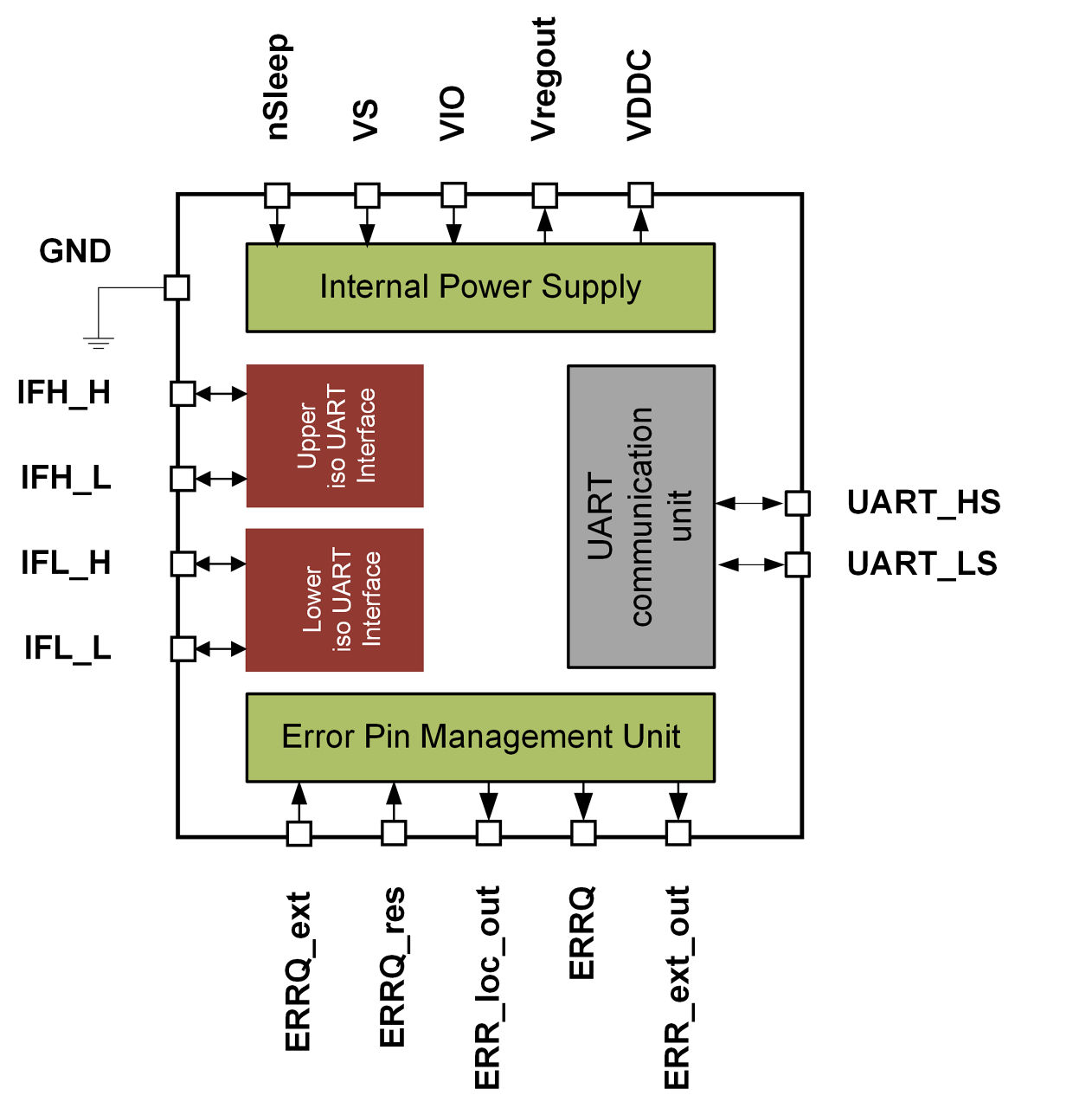

Block_diagram_Transceiver_15 Block_diagram_Transceiver_15 Block_diagram_Transceiver_15
Block_diagram_Transceiver_15 Block_diagram_Transceiver_15 Block_diagram_Transceiver_15
×
modalImg
