英飞凌全新推出的LED驱动器：具有市场上最灵活的LED诊断功能

新闻管理员 发表于 2018-11-12

LED照明技术正风行于汽车照明领域，它为汽车设计带来了新的趋势，汽车造型可变得更加灵活，同时也能提高驾驶安全。如果LED出现故障，灯具的可靠性就会受到影响。英飞凌在2018年electronica展会上推出新型LED驱动器LITIXTM Basic＋，具备市场上最灵活的单个LED短路诊断功能。此外，还增加了主动重试（Active Retry）功能模式，可降低误诊可能性，让驾驶员不必经常前往修车店。

美国市场和许多德国汽车制造商现在都需要能够检测单个LED短路的LED驱动。The LITIX Basic+系列有三种具有此功能的芯片:TLD2132-1EP，单输入单输出(1in/1out)， TLD2131-3EP ，单输入三输出(1in/3out)和TLD2331-3EP，三输入三输出 (3in/3out)。为了进行故障诊断，他们将LED链的电压与可自由配置的参考电压进行比较。参考电压可以通过电阻器调节，它取决于所使用的LED与预期的工作范围。

在出现故障时，LED驱动程序会向微控制器报告状态。根据来自系统的诊断请求，它要么关闭受影响的通道，要么使它保持激活状态。与市场上的其他解决方案不同的是，当通道被停用时，LITIX Basic+系列的设备有额外的主动重试选项，它通过短暂地重新激活通道对LED进行周期性扫描，如果错误条件不再存在，则允许自动重启。

除了单个LED短路诊断外，LITIX Basic +产品还可检测开路负载故障和短路接地故障。同样，诊断功能是可灵活配置的。

LITIX Basic + LED驱动器系列的芯片共有六种型号（单通道和三通道版本），支持5 mA至360 mA的LED电流。除了具有单LED短路检测的芯片外，还提供了两种集成PWM定时器模块(脉宽调制)的芯片:TLD2141-3EP (1in/3out)和TLD2142-1EP (1in/1out)。这使得组合尾灯功能(如刹车和尾灯)更具成本效益。得益于脉冲宽度调制，可精确地实现所需的光强。另外，TLD1114-1EP (1in/1out)装置的集成功率转换功能可让功率在外部消散。英飞凌LITIX Basic + LED驱动器是现有市场上成功的LITIX Basic系列的补充产品。

获取渠道

从12月份开始，这些产品就可以订购了。更多信息请访问https://www.infineon.com/cms/en/product/power/lighting-ics/litix-automotive-led-driver-ic/litix-basic-plus/

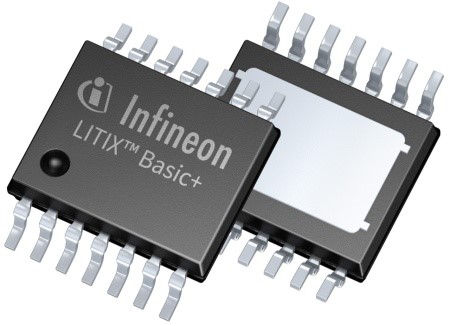

新闻图片

Litixtmbasic Offers Flexible Led Load Diagnostics
Litixtmbasic Offers Flexible Led Load Diagnostics
Litixtmbasic Offers Flexible Led Load Diagnostics

英飞凌全新的LED驱动器系列LITIXTMBasic +提供市场上最灵活的LED负载诊断功能。
