RC-H5逆导型IGBT产品家庭再添新成员，针对感应加热应用优化

2018-07-05

最新一代RC-H5逆导型IGBT新增30A和40A器件，专为满足感应加热应用的苛刻要求而开发和优化，它们延续RC-H家族的杰出性能，并强调系统效率和可靠性。

由于开关损耗降低20%，可以进一步提高开关频率，通过使用较小的线圈降低系统成本或提高效率。

热性能的改进和功耗的降低——即使在更高的环境温度和应力条件下，也能够确保高可靠性。

软开关提升EMI性能，从而减少滤波需求，降低系统成本。在20A（关断电压1200V和1350V）的基础上，RC-H5家族又新增了30A和40A两个电流级别。

Rc H5 Family Add 30a 40a
Rc H5 Family Add 30a 40a
Rc H5 Family Add 30a 40a

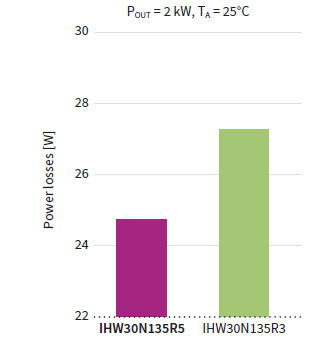

RC-H5器件的开关损耗大幅降低，高达20%。因为开关损耗降低，系统可在较高的开关频率下运行。频率增加可让设计师根据他们独特的系统需求而进行优化。

Switching Losses Rc H5 Reduced
Switching Losses Rc H5 Reduced
Switching Losses Rc H5 Reduced

关键特性

  • 开关损耗降低20%
  • 导通损耗更低
  • 开通电流尖峰减小10%
  • Tj(max) = 175°C
  • 软关断提升EMI性能
  • 更高关断电压VBR(min) = 1350 V     ›TO-247 3pin

主要优势

  • 提高开关频率
  • 功耗更低
  • 优化散热，可靠性更高
  • 减少EMI滤波需求
  • 降低系统成本
  • 尖峰电流低

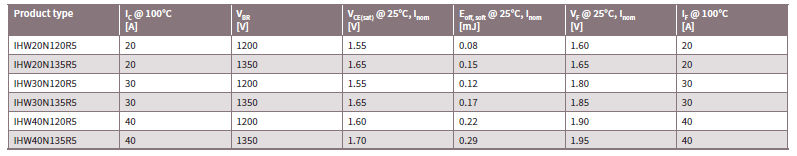

RC-H5家族产品的关键参数

Key Parameters Rc H5 Family Products
Key Parameters Rc H5 Family Products
Key Parameters Rc H5 Family Products
