新品速递|用于感应加热的全保护Protected IGBT

全保护Protected IGBT是TRENCHSTOP™ feature IGBT家族的第一款产品，为标准单管IGBT带来了新功能。

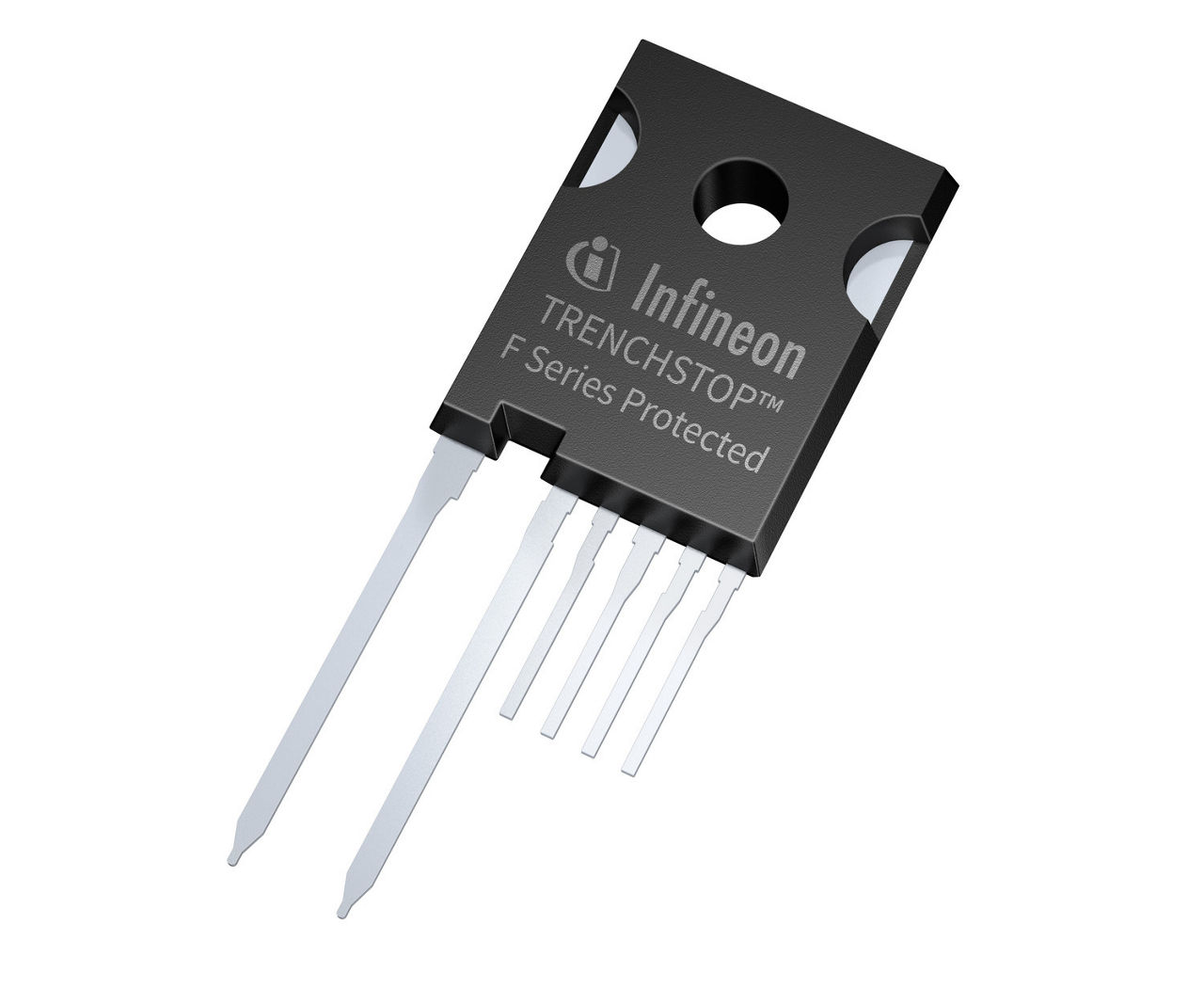

创新的全保护Protected IGBT将RC-H5 20A 1350V IGBT与独具特色的栅极驱动IC结合在一起，采用TO-247 6pin封装，用于感应加热应用。

全保护Protected IGBT不仅具备业界最佳IGBT性能，充分考虑IGBT在感应加热应用及其他软开关应用中的阻断电压、静态损耗和开关损耗，而且集成诸多保护功能。

除提供基本的过压、过流和过温保护，还包含如独特的有源钳位控制、故障状态通知以及两级电流开通，可大大降低典型的高启动峰值电流。

快速增长的感应加热应用需要更好的性能和更高的可靠性，因此全保护Protected IGBT集成保护功能提供一种实现简单但功能强大的解决方案，提高整体系统可靠性，减少维护成本并提高品牌美誉度。

主要特性

> TO-247 6pin封装

> 采用针对软开关应用的RC-H5 IGBT

> 栅极驱动IC：

过压、过流、过温保护

可编程过压阈值、逐周期过流阈值

有源钳位控制

两级电流开通

温度报警

VCC UVLO

所有引脚集成ESD保护和闭锁抗扰度

主要益处

> 提高整体可靠性，减少维护成本

> 简化系统设计

> 优化系统成本

> 易于生产

框图

TRENCHSTOP™ feature IGBT

用于感应加热应用的全保护Protected IGBT

TO-247 6pin封装包含IGBT + 具有保护功能的栅极驱动IC，其尺寸与螺孔与标准TO-247 3pin和4pin封装相同。

该封装非常易于生产，并进一步减少电路板尺寸，简化系统设计，降低了系统成本和设计工作量。

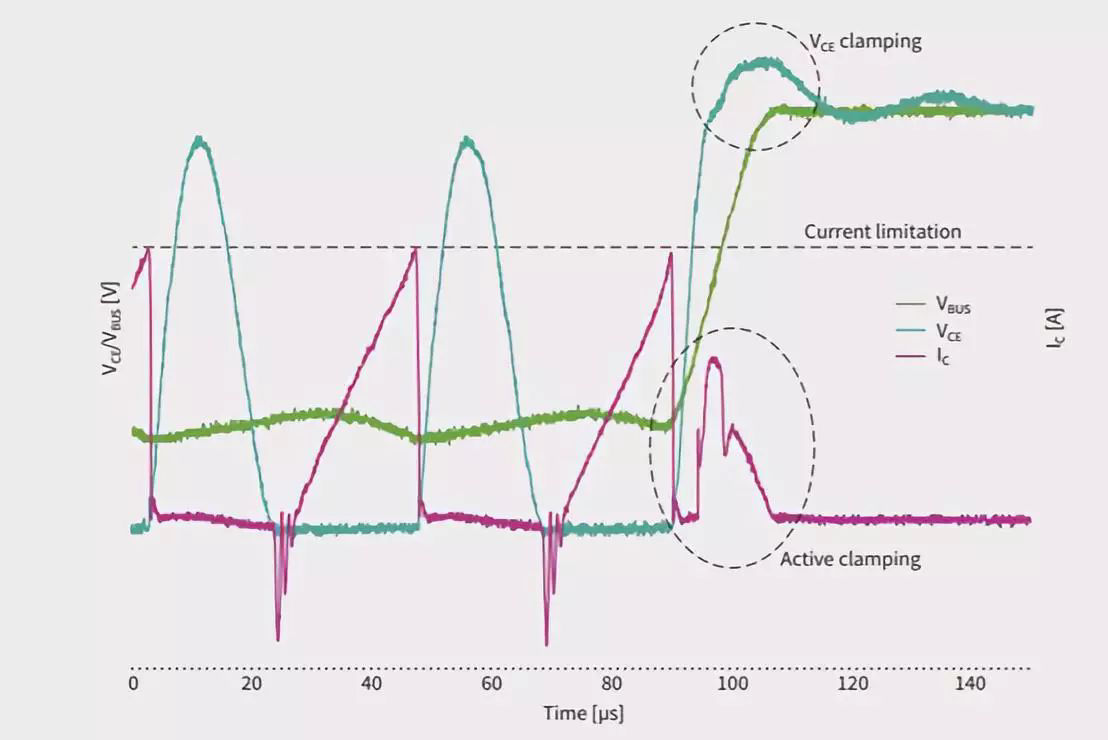

典型钳位特性

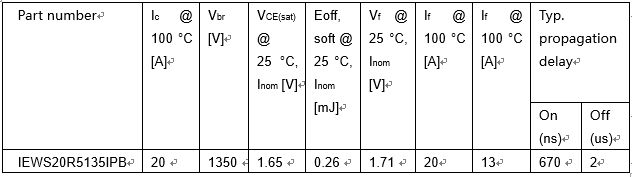

全保护Protected IGBT参数表
