概述

英飞凌的单通道 MOSFET 栅极驱动器 IC，是连接控制 IC、强大的 MOSFET 和 GaN 开关器件的重要链路。 英飞凌的栅极驱动器 IC 可实现高系统级效率、出色的功率密度和一致的系统稳健性。

主要特性

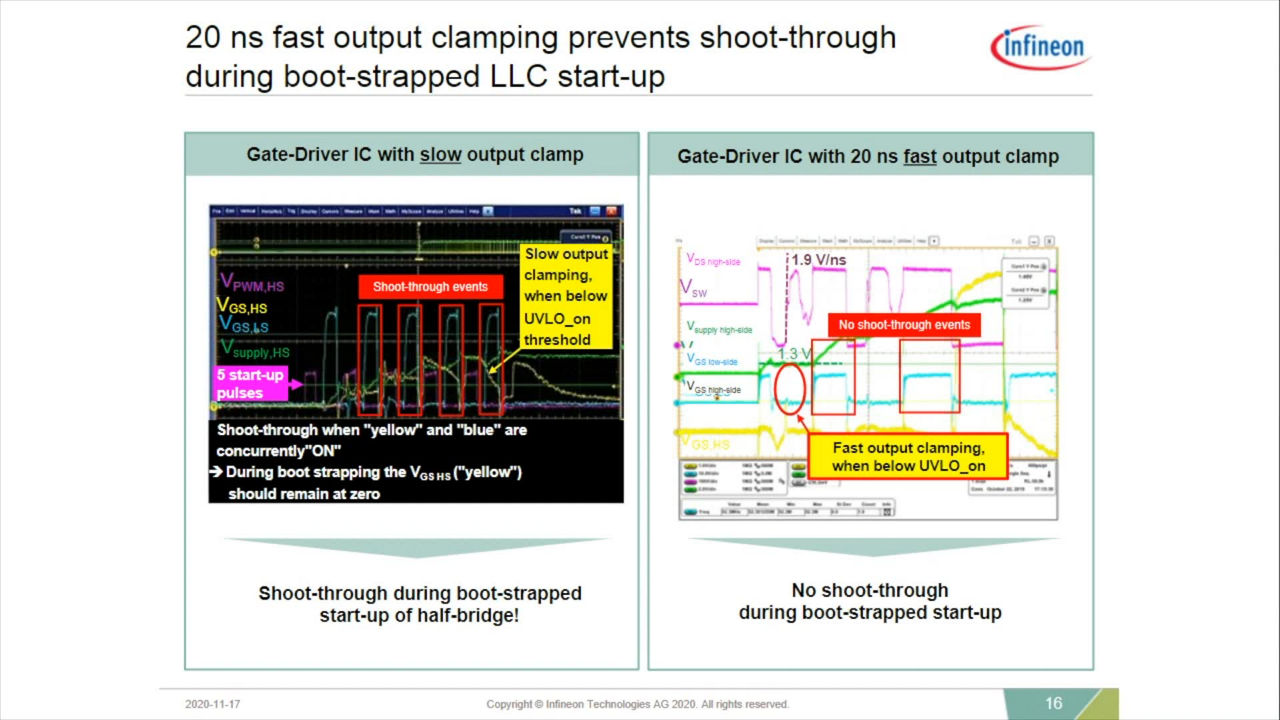

  • 4.2 V 和 8 V UVLO 选项
  • 传播延迟 acc+6/-4 ns
  • 4 A source 驱动能力
  • 8 A sink 驱动能力
  • 5 A rev. 输出电流稳健性
  • 行业标准引脚排列
  • 行业标准封装

产品

关于

用于 MOSFET 的 EiceDRIVER™ 1EDN 栅极驱动器

用于 MOSFET 的 EiceDRIVER™ 1EDN 栅极驱动器，提供高效的 SMPS，具有 5 ns 短切换速率和 ±5 ns 传播延迟精度，可快速开关 MOSFET 和 GaN 。 该产品系列有 SOT-23 5 引脚和 6 引脚以及 WSON 6 引脚封装，这些封装完全兼容行业标准，便于系统设计升级。

出色的功率密度和一致的系统稳健性

用于 MOSFET 的 EiceDRIVER™ 1EDN 栅极驱动器通过结合多种特性，在稳健性和低功耗方面成为新的参照标准。 具有 -10 V 耐用性的控制和使能输入，在驱动脉冲变压器时提供了关键的安全裕量。 它具有 5 A 的反向输出电流稳定性，因此在驱动 TO-220 和 TO-247 封装的 MOSFET 时无需使用肖特基开关二极管。 4.2 V 和 8 V UVLO（欠压锁定）选项，可在启动和异常条件下提供即时 MOSFET 保护。 使用真正的轨到轨低阻抗输出级来支持低功耗。

单独的输出简化了应用设计过程

用于 MOSFET 的 EiceDRIVER™ 1EDN 栅极驱动器提供多种特性，可简化应用设计过程。 使用单独的拉电流和灌流输出、行业标准封装和引脚排列，有助于简化应用设计。 此外，通过使用 1EDN 栅极驱动器 IC，客户可以在其他方面节省成本，如物料数量和 PCB 的面积。

用于 MOSFET 的 EiceDRIVER™ 1EDN 栅极驱动器

用于 MOSFET 的 EiceDRIVER™ 1EDN 栅极驱动器，提供高效的 SMPS，具有 5 ns 短切换速率和 ±5 ns 传播延迟精度，可快速开关 MOSFET 和 GaN 。 该产品系列有 SOT-23 5 引脚和 6 引脚以及 WSON 6 引脚封装，这些封装完全兼容行业标准，便于系统设计升级。

出色的功率密度和一致的系统稳健性

用于 MOSFET 的 EiceDRIVER™ 1EDN 栅极驱动器通过结合多种特性，在稳健性和低功耗方面成为新的参照标准。 具有 -10 V 耐用性的控制和使能输入，在驱动脉冲变压器时提供了关键的安全裕量。 它具有 5 A 的反向输出电流稳定性，因此在驱动 TO-220 和 TO-247 封装的 MOSFET 时无需使用肖特基开关二极管。 4.2 V 和 8 V UVLO（欠压锁定）选项，可在启动和异常条件下提供即时 MOSFET 保护。 使用真正的轨到轨低阻抗输出级来支持低功耗。

单独的输出简化了应用设计过程

用于 MOSFET 的 EiceDRIVER™ 1EDN 栅极驱动器提供多种特性，可简化应用设计过程。 使用单独的拉电流和灌流输出、行业标准封装和引脚排列，有助于简化应用设计。 此外，通过使用 1EDN 栅极驱动器 IC，客户可以在其他方面节省成本，如物料数量和 PCB 的面积。
