BGT60LTR11AIP

XENSIV ™ 60GHz 首款用于运动感应的完全自主雷达传感器
数据手册
封装

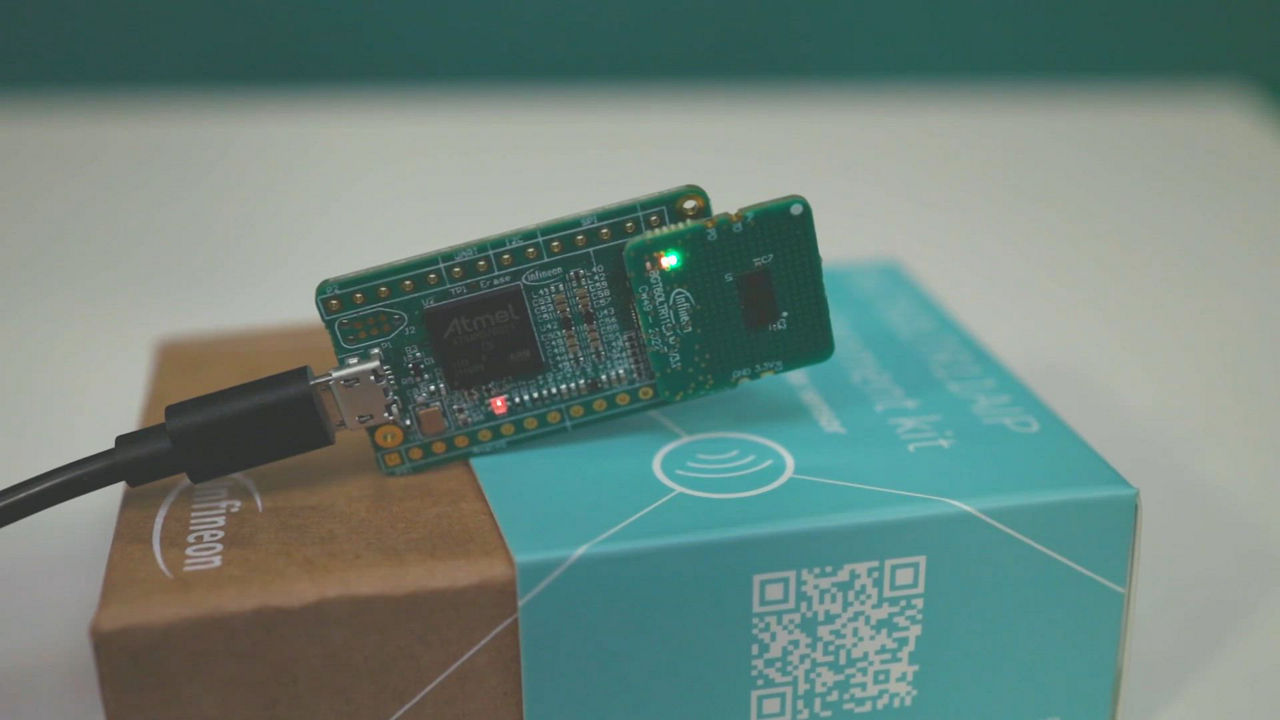

评估板
软件
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BGT60LTR11AIP
BGT60LTR11AIP
每件.
数据手册

商品详情

  • FoV (HPBW)
    90
  • Number of Rx Antennas
    1
  • Number of Tx Antennas
    1
  • Supply Voltage
    1.5 V
  • Frequency Divider
    9.6MHz
  • Gain
    6 dBi
  • Antenna
    Antennas in package
  • Max Detection Range
    14 m
  • Min Detection Range
    0.5 m
  • Temperature Range
    -20 to + 85°C
  • Current Consumption
    110 mA
  • Target Application
    laptops or tablets, Air conditioners, Smart Home devices, Smart home security and alarm systems including IP cameras, Smart appliances, Multicopter and drones;Smart Building, Lighting systems and lighting control (mainly indoor lighting), monitors, Displays such as TVs, Contactless switches, Automated door openers
  • Family
    XENSIV™ 60GHz Radar Sensors
  • Qualification
    Industrial (JEDEC20/22)
  • Direction of Motion
    Yes
  • Motion
    Yes
  • Speed [m/s]
    Yes
  • Frequency
    61 GHz to 61.5 GHz
受到推崇的
OPN
BGT60LTR11AIPE6327XUMA2
产品状态 active and preferred

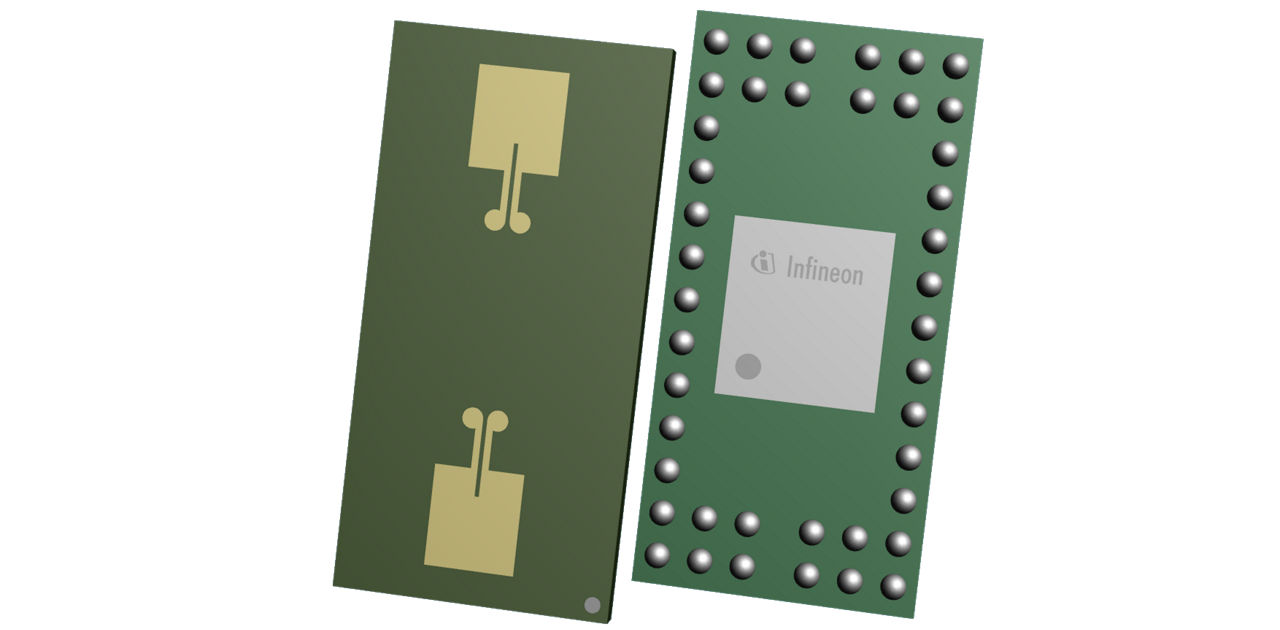

英飞凌封装名称
PG-UF2BGA-42
封装名 N/A
包装尺寸 5000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-UF2BGA-42
封装名 -
包装尺寸 5000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

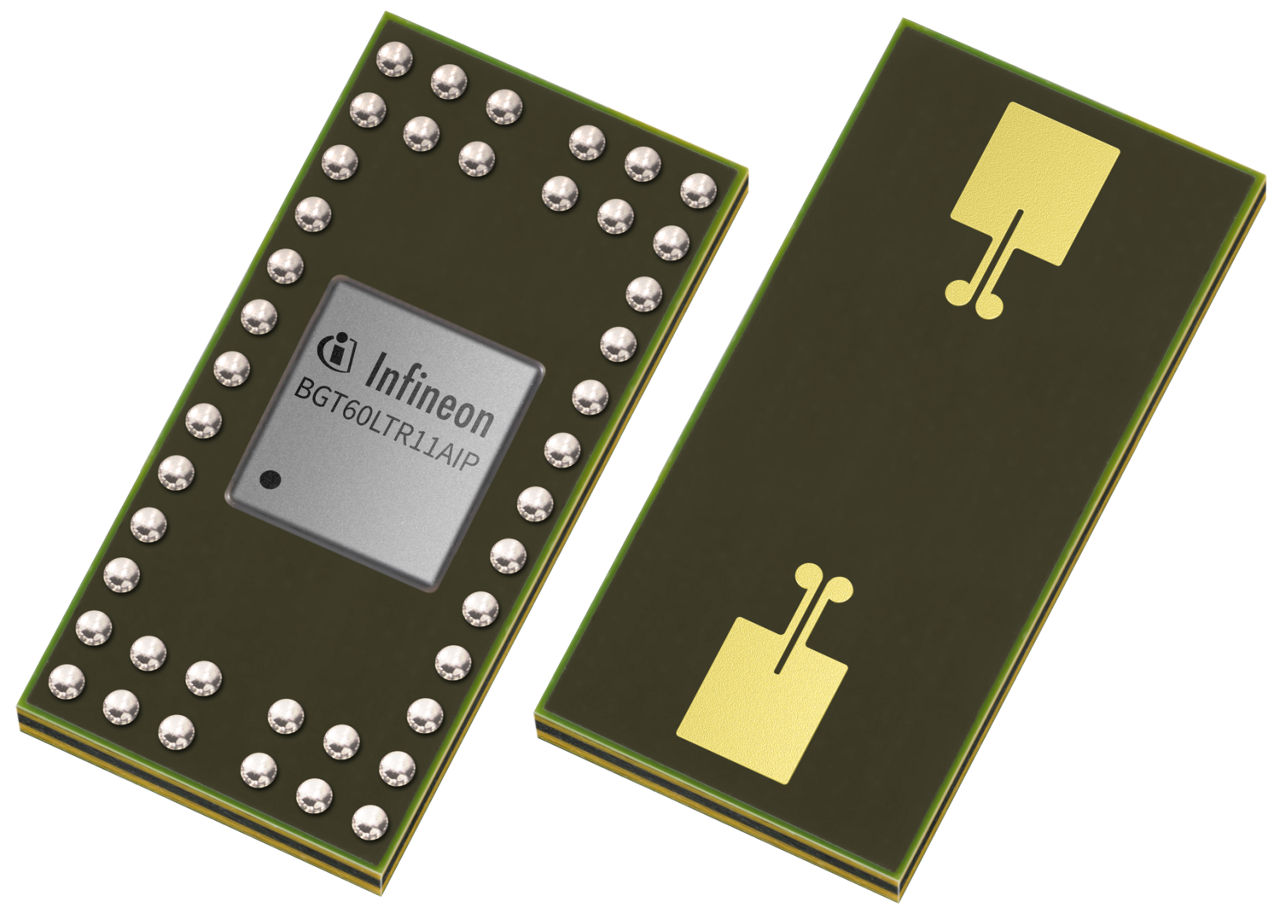

BGT60LTR11AIP 是一款完全集成的 60 GHz 雷达传感器，带有封装天线 (AIP) 和内置运动和运动方向检测器。它自主运行，无需外部微控制器或额外的信号处理。BGT60LTR11AIP 具有低功耗和可调节占空比的特点，是需要电池供电运动检测的广泛应用的理想解决方案。

特性

  • 60 GHz 雷达收发器 MMIC
  • 3.3 x 6.7 x 0.56 mm³ 封装尺寸
  • 封装内含 1Tx 1Rx 天线 (AIP)
  • 500 MHz 带宽
  • 用于芯片配置和数据采集的 SPI 接口
  • 两种操作模式，包括自主模式
  • 集成运动和运动方向检测器
  • 可通过 QS 引脚调整雷达芯片参数
  • 标准 FR4 材料可用于 PCB 设计

产品优势

  • 人体目标检测范围可达 7 米
  • 功耗低于 2 mW
  • 只需极少的外部电路
  • 人体目标检测范围可达 14 米
  • 需要微控制器单元（例如Arm ® Cortex ® -M0)
  • 通过 SPI 配置或进一步信号处理实现高级功能

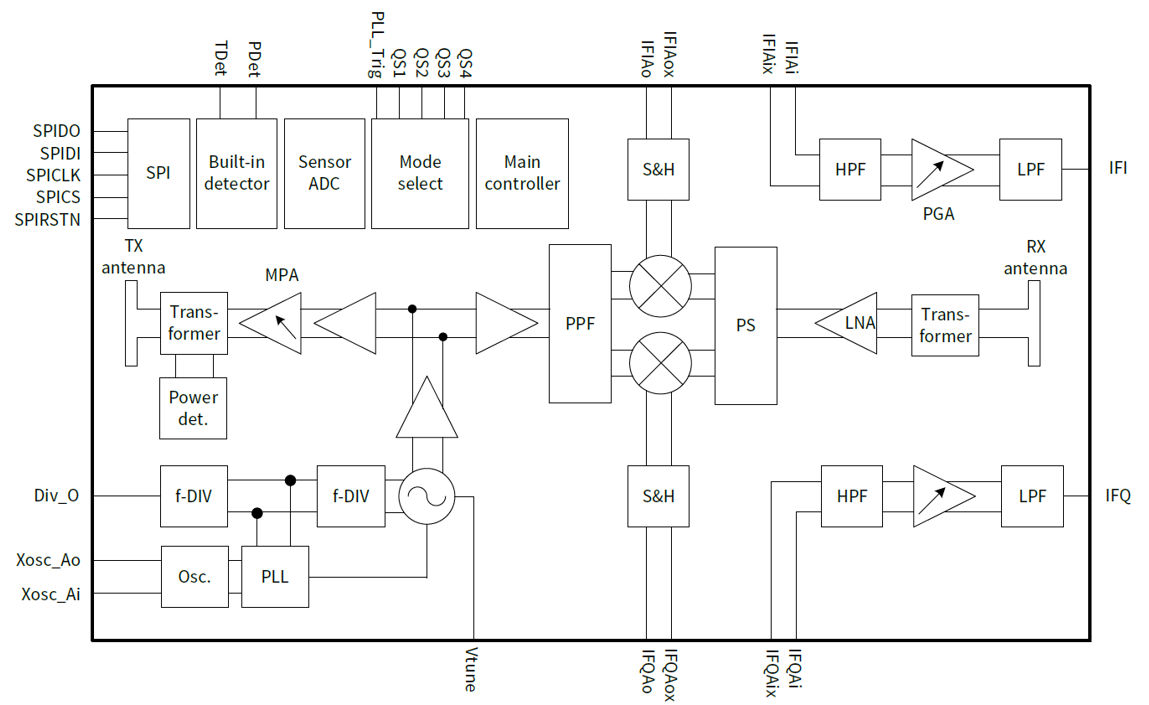

图表

BGT60LTR11AIP_Block-diagram
BGT60LTR11AIP_Block-diagram
BGT60LTR11AIP_Block-diagram BGT60LTR11AIP_Block-diagram BGT60LTR11AIP_Block-diagram
×
