在产
符合RoHS标准

BTN8982TA

MOTIX ™ BTN8982TA 是一款用于电机驱动应用的集成高电流半桥
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BTN8982TA
BTN8982TA
每件.
数据手册

商品详情

  • ID(lim)(multiple)
    77.0A, 55.0 A
  • Iq
    7 µA
  • RDS (on) (multiple)
    10.0
  • RDSON_H(typ)
    5.3 mΩ
  • RDSON_L(typ)
    4.7 mΩ
  • Protect
    Overtemperature-Protection, Overcurrent-Protection, Undervoltage Protection
  • Mounting
    SMT
  • Operating Voltage
    5.5 V to 40 V
  • Technology
    MOTIX™ Bridge
  • Inhibit
    Yes
  • Normal Operating Voltage Range
    8 V - 18 V
  • Temperature
    - 40°C - 150°C
  • Supply Voltage absolute max ratings
    40 V
  • Currently planned availability until at least
    2030
  • Diagnostics
    Current Sense, Overtemperature-Protection, Overcurrent-Protection-failure flag
  • Over current detection min
    55 A
受到推崇的
OPN
BTN8982TAAUMA1
产品状态 active

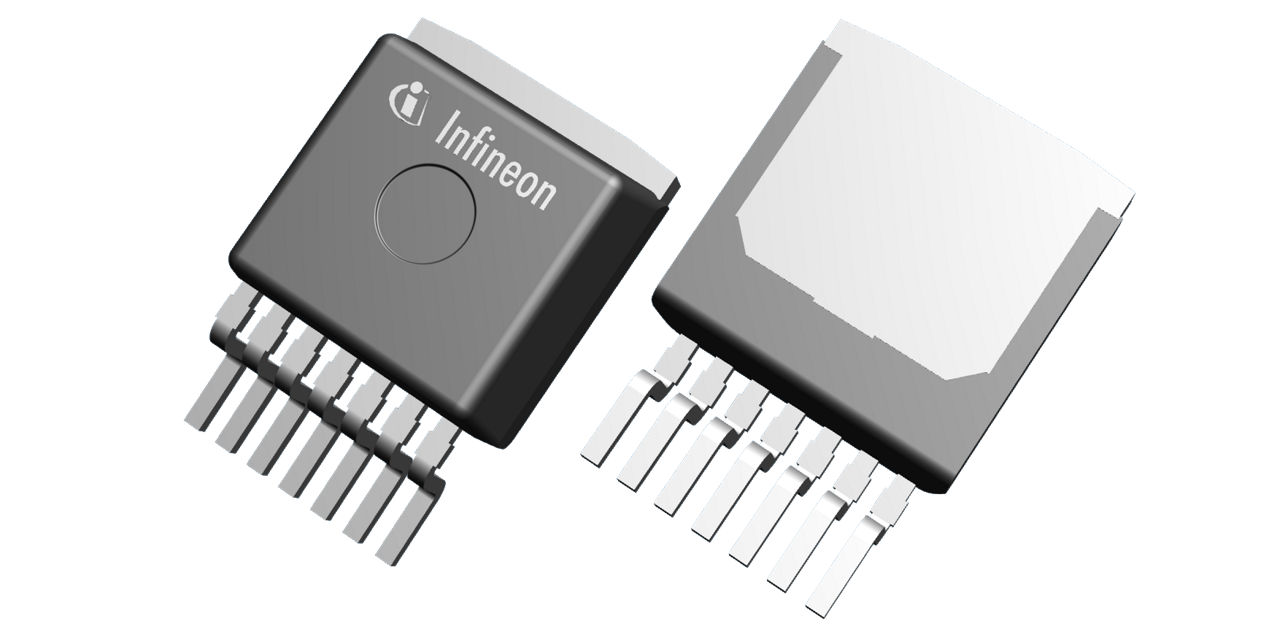

英飞凌封装名称
PG-TO263-7
封装名 N/A
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 No
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TO263-7
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
它是 MOTIX ™单半桥 IC 系列的一部分，包含一个 p 通道高端 MOSFET 和一个 n 通道低端 MOSFET，并带有集成驱动器 IC。由于采用了 p 沟道高端开关，因此无需使用电荷泵，从而最大限度地减少了 EMI。集成驱动器 IC 具有电流感应诊断、斜率调整、死区时间生成以及过热、欠压、过流和短路保护等功能。

特性

  • 最大路径电阻。20.4 毫欧 @ 150 摄氏度
  • 低侧：最大。
    • 9.9 mΩ @ 150 °C
  • 增强切换功能，减少切换
  • 可实现高 PWM 频率
  • 典型值低静态电流。7 μA @25°C
  • 开关模式电流限制
  • 电流限制水平至少为 55 A。
  • 状态标志诊断
  • 通过锁存行为临时关闭
  • 欠压关断
  • 带逻辑电平输入的驱动电路
  • 可调节转换率，以优化 EMI

产品优势

  • 集成 MOSFET
  • 高电流输出控制
  • 轻松实现热保护
  • 成本优化设计
  • 灵活配置
  • 集成诊断和保护
  • 符合 AEC 要求
