FF1800R23IE7
现货，推荐
符合RoHS标准

FF1800R23IE7

2300 V、1800 A 半桥 IGBT 模块
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF1800R23IE7
FF1800R23IE7
数据手册


商品详情

  • IC(nom) / IF(nom)
    1800 A
  • 最高 IC
    1800 A
  • VCE(sat) (Tvj=25°C typ)
    1.8 V
  • 最高 VCES / VRRM
    2300 V
  • VF (Tvj=25°C typ)
    3.25 V
  • 封装
    PrimePACK™ 3+
  • 尺寸 (length)
    250 mm
  • 尺寸 (width)
    89 mm
  • 技术
    IGBT7 - E7
  • 拓扑结构
    half-bridge
  • 最高 电压等级
    2300 V
  • 质量等级
    Industrial

推荐的
OPN
FF1800R23IE7BPSA1
产品状态 active and preferred
英飞凌封装名称 AG-PRIME3+
封装名 N/A
封装尺寸 2
封装类型 TRAY
湿度 NA
防潮封装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
封装产地
DE
晶圆产地
DE

产品状态
Active
英飞凌封装名称 AG-PRIME3+
封装名 -
封装尺寸 2
封装类型 TRAY
湿度 NA
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准
封装产地
DE
晶圆产地
DE

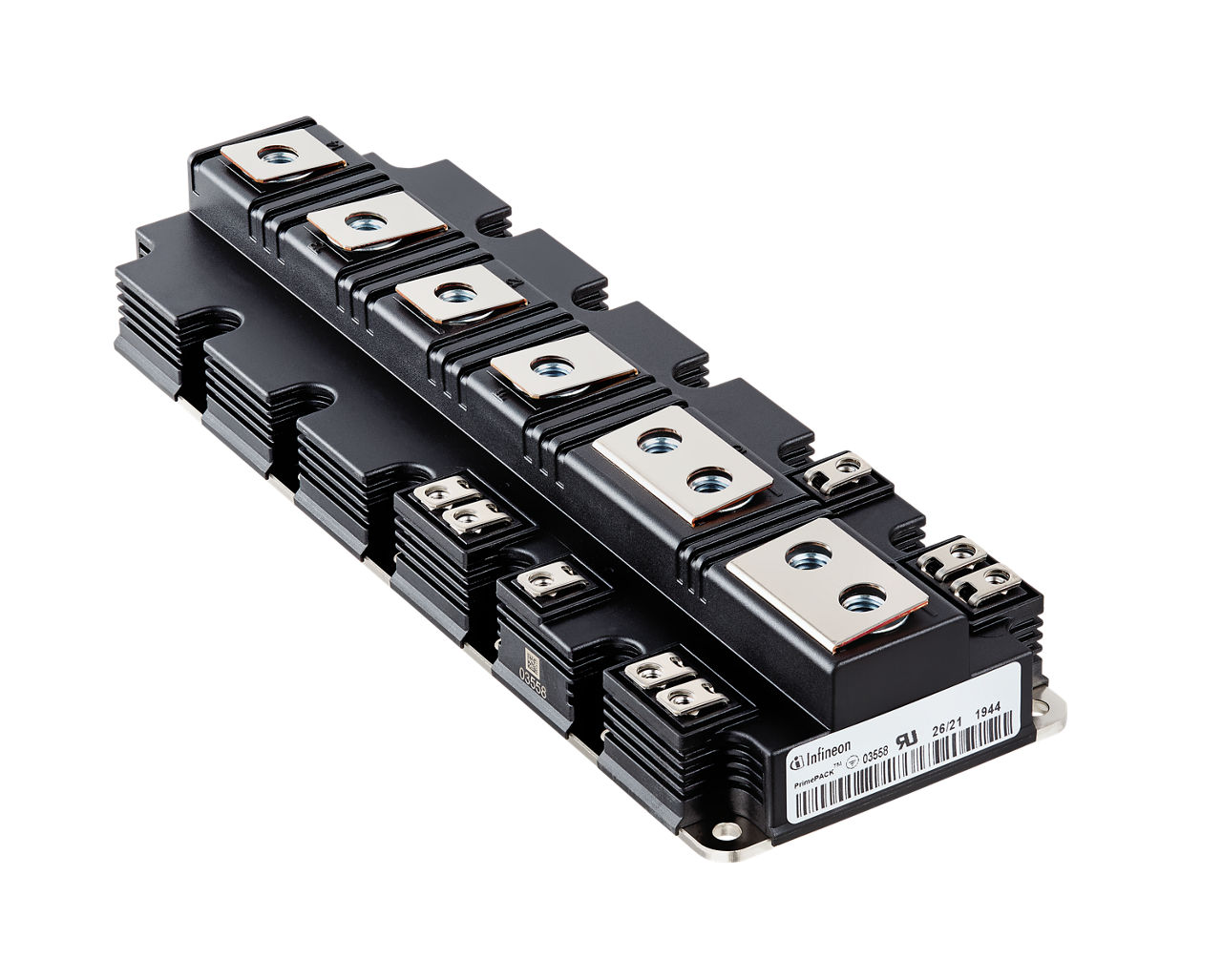

PrimePACK™ 3+ 2300 V, 1800 A 半桥 IGBT 模块，带TRENCHSTOP™ IGBT7，发射极受控 7 差分配有温度检测 NTC。 也可提供预涂导热界面材料（TIM）的版本。

特性

  • 新电压等级 2300 V
  • 低电平 CR-FIT 率 <100 FIT @1500V*
  • *25 °C，海拔 0 米
  • 高电流额定值 1800 A
  • PrimePACK™ 3+ 封装
  • 短期开关温度。 op.
  • (Tvjop,max = 175 °C, <1 s)
  • 采用 CTI > 400 封装

图表

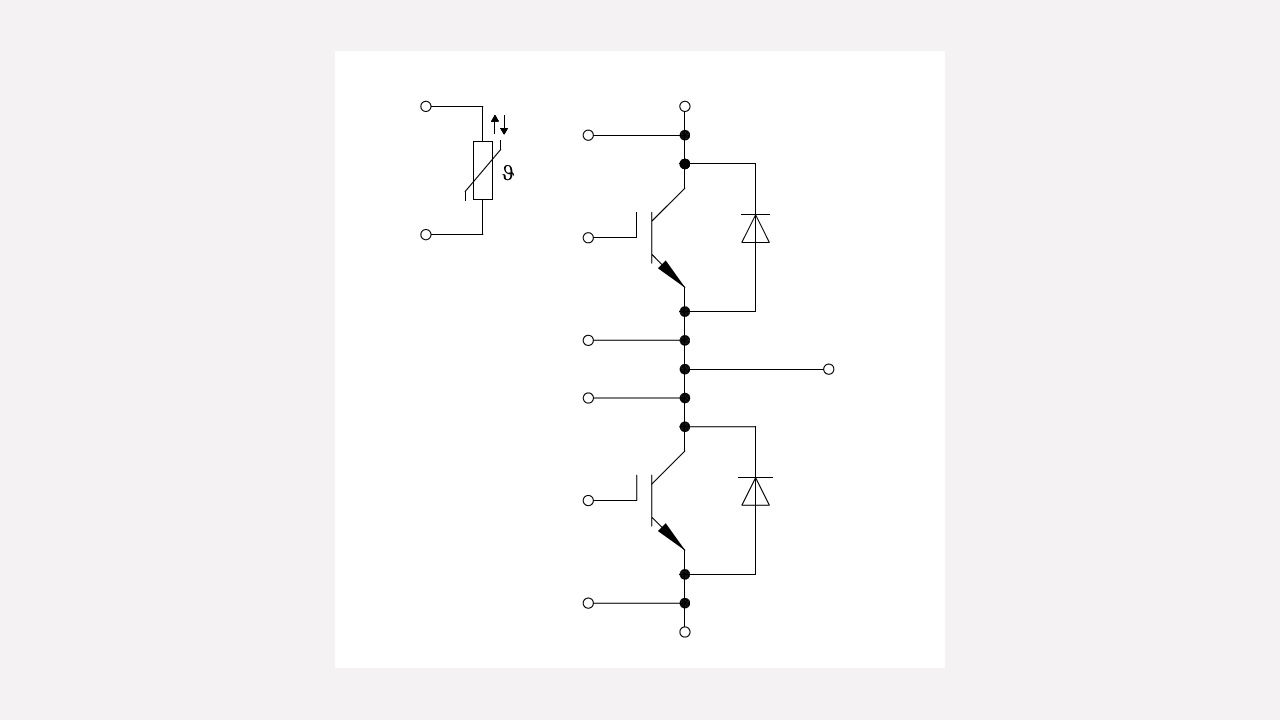

Block_diagram_FF1800R23IE7
Block_diagram_FF1800R23IE7
Block_diagram_FF1800R23IE7 Block_diagram_FF1800R23IE7 Block_diagram_FF1800R23IE7
×
