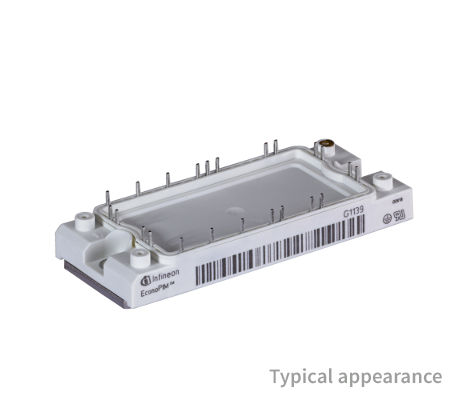

FP35R12N2T7_B11
现货，推荐
符合RoHS标准

FP35R12N2T7_B11

1200 V、35 A PIM IGBT模块
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FP35R12N2T7_B11
FP35R12N2T7_B11
数据手册


商品详情

  • IC(nom) / IF(nom)
    35 A
  • 最高 IC
    35 A
  • VCE(sat) (Tvj=25°C typ)
    1.6 V
  • VCES / VRRM
    1200 V
  • VF (Tvj=25°C typ)
    1.72 V
  • 封装
    EconoPIM™ 2
  • 尺寸 (length)
    107.5 mm
  • 尺寸 (width)
    45 mm
  • 技术
    IGBT7 - T7
  • 拓扑结构
    PIM
  • 特性
    PressFIT
  • 最高 电压等级
    1200 V
  • 质量等级
    Industrial

推荐的
OPN
FP35R12N2T7B11BPSA2
产品状态 active and preferred
英飞凌封装名称 AG-ECONO2B
封装名 N/A
封装尺寸 15
封装类型 TRAY
湿度 NA
防潮封装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
封装产地
HU
晶圆产地
DE,MY

产品状态
Active
英飞凌封装名称 AG-ECONO2B
封装名 -
封装尺寸 15
封装类型 TRAY
湿度 NA
防潮封装 NON DRY
无铅
无卤素
符合 RoHS 标准
封装产地
HU
晶圆产地
DE,MY
EconoPIM ™ 2 1200 V、35 A 三相 PIM IGBT 模块，采用 TRENCHSTOP ™ IGBT7、发射极控制 7 二极管、NTC 和 PressFIT 接触技术。集成整流器和制动斩波器的 PIM（功率集成模块）可节省系统成本。

特性

  • TRENCHSTOP ™ IGBT7
  • 低VCEsat和低开关损耗
  • 过载运行可达175°C
  • 2.5 kV AC 1分钟绝缘
  • 高可靠性和功率密度
  • 铜基板
  • 优化的散热
  • 高功率密度
  • PressFIT接触技术
  • 符合RoHS标准
