IKZ75N65ES5

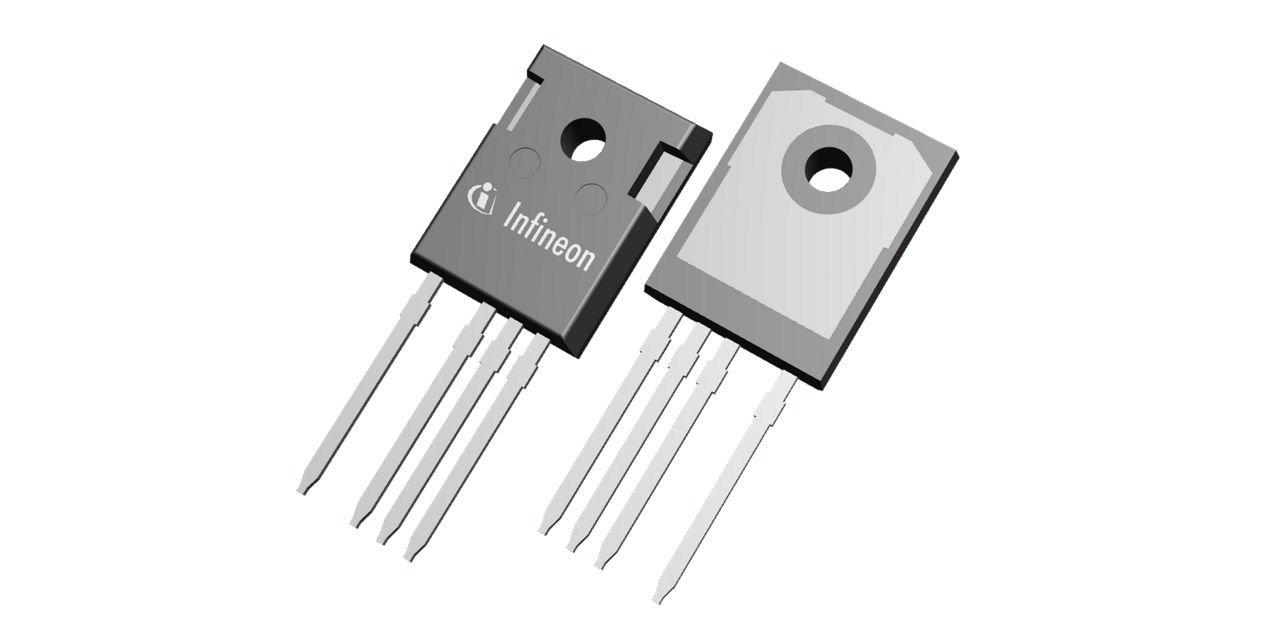

650 V、75 A IGBT，带反并联二极管，采用 TO-247 封装
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IKZ75N65ES5
IKZ75N65ES5
每件.
数据手册

商品详情

  • Eoff (Hard Switching)
    1.3 mJ
  • Eon
    1.5 mJ
  • IC (@ 100°) max
    80 A
  • IC (@ 25°) max
    300 A
  • ICpuls max
    300 A
  • IF max
    80 A
  • IFpuls max
    300 A
  • Irrm
    36 A
  • Ptot max
    395 W
  • QGate
    164 nC
  • Qrr
    1000 nC
  • RGint
    0 Ω
  • RG
    22.3 Ω
  • td(off)
    405 ns
  • td(on)
    46 ns
  • tf
    22 ns
  • tr
    25 ns
  • VCE(sat)
    1.42 V
  • VCE max
    650 V
  • VF
    1.5 V
  • Package
    TO-247-4
  • Switching Frequency
    15 kHz to 40 kHz
  • Technology
    IGBT TRENCHSTOP™ 5
受到推崇的
OPN
IKZ75N65ES5XKSA1
产品状态 active and preferred
英飞凌封装名称
PG-TO247-4
封装名 TO247 4-pin
包装尺寸 240
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TO247-4
封装名 TO247 4-pin
包装尺寸 240
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
硬开关 650 V、75 A 高速 TRENCHSTOP ™ 5 S5 IGBT，采用 TO-247-4 封装，带有额外的开尔文发射极引脚。TO-247 4pin 为栅极发射极控制环路提供超低电感，并将 TRENCHSTOP ™ 5 IGBT 提升到同类最佳开关性能的更高水平。

特性

  • 非常低的控制电感环路
  • 用于驱动器反馈的发射极引脚
  • 蠕变。集电极分布 = TO-247
