IPL60R065C7
现货，推荐
符合RoHS标准

IPL60R065C7

CoolMOS ™ C7 超结 MOSFET 在 PFC 和 LLC 拓扑中提供一流的性能
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IPL60R065C7
IPL60R065C7
数据手册


商品详情

  • 最高 ID
    29 A
  • 最高 ID (@25°C)
    29 A
  • 最高 IDpuls
    135 A
  • 最高 Ptot
    180 W
  • QG
    68 nC
  • QG (typ @10V)
    68 nC
  • 最高 RDS (on) (@ Tj = 25°C)
    65 mΩ
  • 最高 RDS (on) (@10V)
    65 mΩ
  • 最高 RthJA
    62 K/W
  • 最高 RthJC
    0.69 K/W
  • Rth
    0.69 K/W
  • Special Features
    Highest performance
  • 最高 VDS
    600 V
  • VGS(th) 范围
    3 V 至 4 V
  • VGS(th)
    3.5 V
  • 安装
    SMT
  • 封装
    Thin-PAK 8x8
  • 工作温度 范围
    -40 °C 至 150 °C
  • 引脚数量
    5 Pins
  • 极性
    N
  • 预算价格€/1k
    3.06

推荐的
OPN
IPL60R065C7AUMA1
产品状态 active and preferred

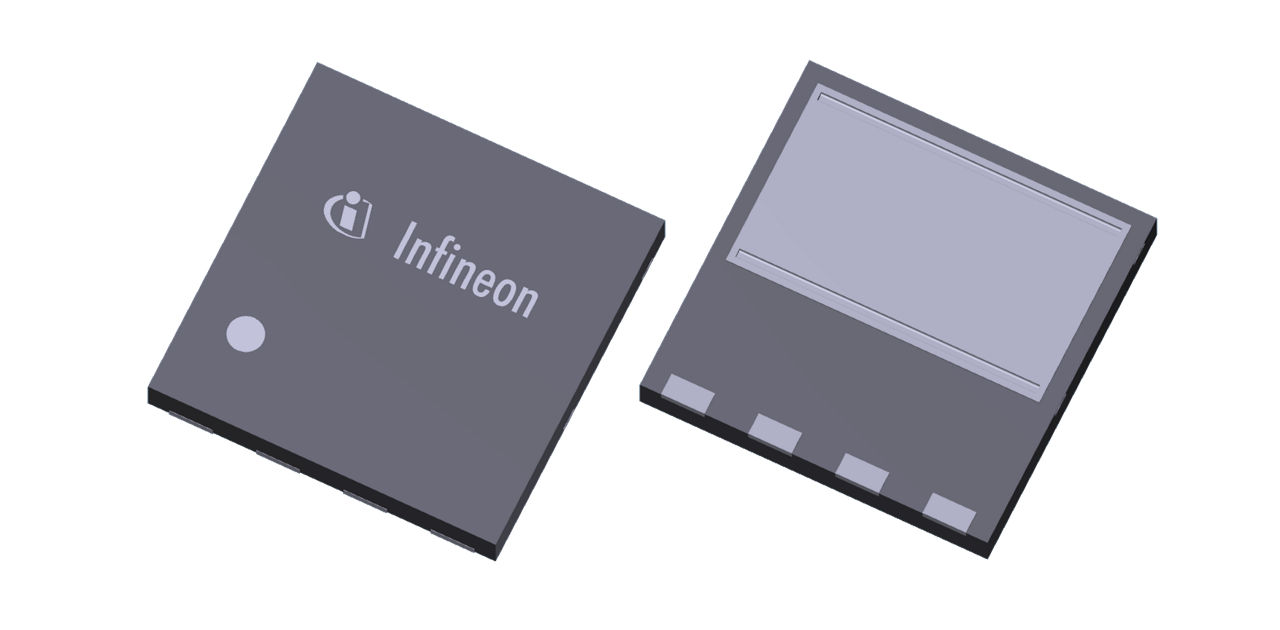

英飞凌封装名称
PG-VSON-4
封装名 Thin-PAK 8x8
封装尺寸 3000
封装类型 TAPE & REEL
湿度 2a
防潮封装 DRY
无铅 No
无卤素 Yes
符合RoHS标准 Yes
封装产地
MY
晶圆产地
AT,DE

产品状态
Active
英飞凌封装名称
PG-VSON-4
封装名 Thin-PAK 8x8
封装尺寸 3000
封装类型 TAPE & REEL
湿度 2a
防潮封装 DRY
无铅
无卤素
符合 RoHS 标准
封装产地
MY
晶圆产地
AT,DE
英飞凌的 600 V 和 650 V CoolMOS ™ C7 超结 (SJ) MOSFET 系列旨在实现创纪录的效率性能，并降低硬开关应用中整个负载范围内的损耗。

特性

  • 降低开关损耗
  • 优异的品质因数 Q G*R DS(on)
  • 提高开关频率
  • 市场上最佳的 R (on)*A
  • 坚固的体二极管

产品优势

  • 增强 SMPS 和太阳能的安全裕度
  • 最低传导损耗/封装
  • 低开关损耗
  • 更好的轻载效率
  • 提高系统功率密度
  • 卓越的品质和可靠性
