TLE7242-2G

停产

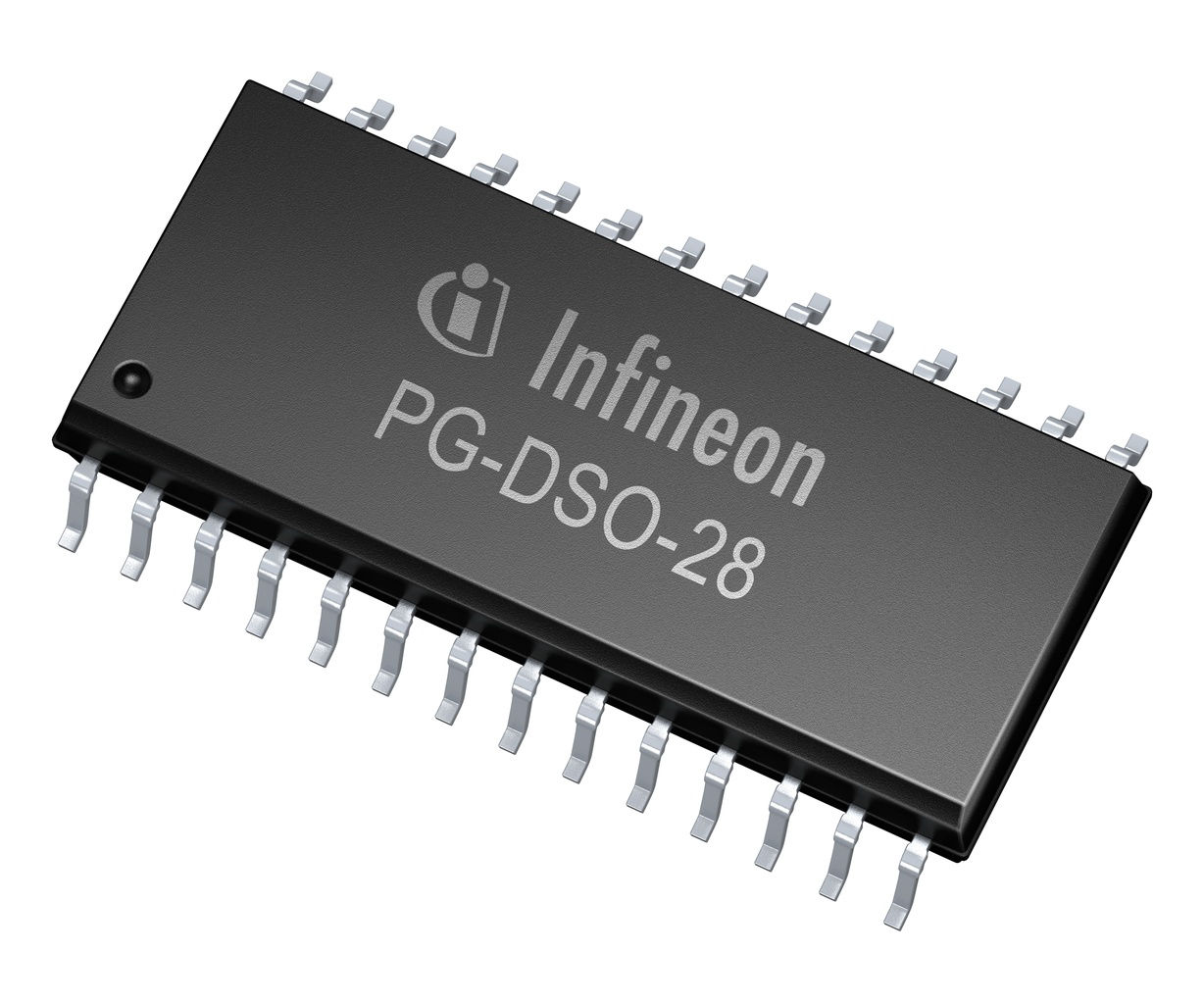

TLE7242-2G IC 是一款四通道低侧恒流控制预驱动器 IC
数据手册
封装
视图替换

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE7242-2G
TLE7242-2G
视图替换
数据手册

商品详情

  • SPI
    32 Bit
  • Comments
    4 Channel Fixed Frequency Constant Current Control IC
  • Operating Voltage
    5.5 V to 42 V
  • Channels
    4
  • Quiescent Current
    0,005 mA
OPN
TLE72422GXUMA2
产品状态 discontinued
英飞凌封装名称
PG-DSO-28
封装名 N/A
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
视图替换

产品状态 discontinued
英飞凌封装名称
PG-DSO-28
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
通过在 SPI 消息 #7 中设置适当的 MODE 位，可以将每个通道配置为在开/关模式或恒定电流模式下运行。

特性

  • 低侧恒流控制预驱动器集成电路
  • 四个独立通道
  • 输出电流可编程，分辨率为 11 位
  • 电流范围 = 0 至 1.2A（典型值），检测电阻为 0.2Ohm
  • 分辨率 = 0.78125 mA/位（典型值），检测电阻为 0.2Ohm
  • 检测电阻
  • 使用自动调零时，温度范围内全量程误差为 +/- 2%
  • 可通过 SPI 编程控制 PWM 频率，范围约为 50 Hz 至 4 KHz（典型值）
  • 接口和控制
  • 32 位 SPI（串行外设接口）- 仅限从机
  • ENABLE 引脚用于禁用所有通道或冻结所有通道
  • 低电平有效的 RESET_B 引脚将内部寄存器重置为其默认状态，并禁用所有频道。
  • 打开漏极 FAULT 引脚可编程为在检测到各种故障时转换为低电平。
  • 5.0V 和 3.3V 逻辑兼容 I/O
  • 保护
  • 过流关断 - 在 POSx 引脚监控。
  • 可编程过流阈值
  • 可编程过流延迟时间
  • 可编程过流重试时间
  • 电池引脚 (BAT) 过压关断

产品优势

  • 可以调整感测电阻，将电磁阀电流范围扩展至 1.2A 以上
  • 可以添加最低限度的保护电路，以便在 24V 应用（商用车辆）中使用 TLE7242-2G

应用

文档

文档

设计资源

合作伙伴解决方案

开发者社区
