按需供应

DEMO_5QR0680BG_42W1

带有 ICE5QR0680BG 的 42W SMPS 演示板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

DEMO_5QR0680BG_42W1
DEMO_5QR0680BG_42W1

商品详情

  • ccm operation
    no
  • Gen
    5
  • IC Temp (@25°C 85Vac)
    87.2
  • Iout (2)
    0.2
  • Iout (1)
    3.41
  • Pout max
    42 W
  • PowerESIM
    yes
  • Vout (2)
    5
  • Vout (1)
    12
  • Board Type
    Demo Board
  • Product Name
    DEMO_5QR0680BG_42W1
  • Full Power
    42
  • transformer footprint
    EF30
  • Device
    ICE5QR0680BG
  • Sub Application
    Offline SMPS
  • Package
    DSO-12
  • Input Voltage range
    wide
  • Applications
    Refrigerator, aux-psu
  • Stand-by max (@ Vin 115V)
    47 with xcap discharge
  • Stand-by max (@ Vin 230V)
    75 with xcap discharge
  • Stand-by max (@ max Vin (typ.300V))
    105 with xcap discharge
  • Topology
    Isolated, Flyback
  • Mode
    QR
  • Inductance
    330uH
  • Target Application
    Power Supplies, SMPS, Industrial
  • Type
    integrated
  • Family
    CoolSET™
  • Qualification
    Industrial
  • Input Voltage
    85 V to 300 V
  • Input Type
    AC
  • Output Voltage
    12 V, 5 V
  • Output Current
    0.2 A, 3.41 A
  • Number of Outputs
    2
  • Isolated
    yes
OPN
DEMO5QR0680BG42W1TOBO1
产品状态 on request
英飞凌封装名称 --
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 N/A
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 No
Infineon stock last updated:

产品状态 on request
英飞凌封装名称 --
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 -
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准

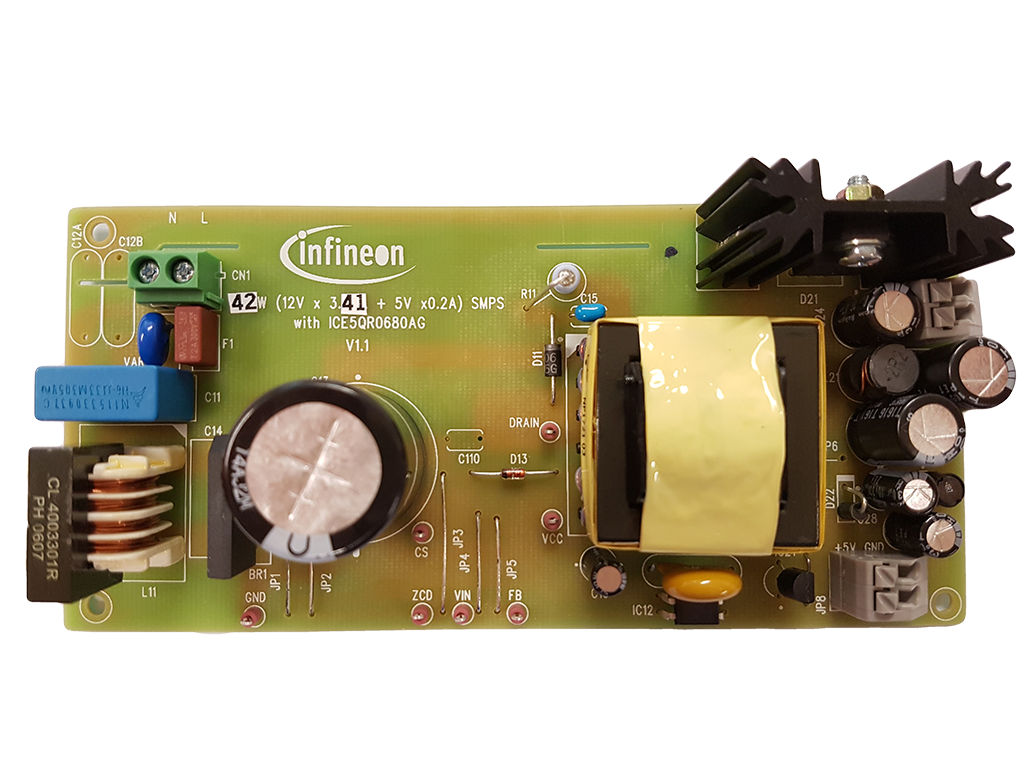

该演示板采用新型ICE5QR0680BG PWM准谐振反激式CoolSET ™ ，并在DSO-12封装中集成800V MOSFET。该评估板适用于宽压输入范围，专为离线式SMPS应用而设计。

特性

  • 具有双输出的隔离反激拓扑
  • 85Vac 至 300Vac 的宽范围输入
  • 输出#1：12V/3.41A
  • 输出#2：5V/0.2A

产品优势

  • 准传输开关效率高
  • 经济高效的解决方案，可提供强大的线路故障保护

应用
