VD_USB_PAG_45W_COOLGAN

采用EZ-PD ™ PAG1和CoolGaN ™的45 W USB-PD/PPS电源适配器解决方案
PCB设计数据

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

VD_USB_PAG_45W_COOLGAN
VD_USB_PAG_45W_COOLGAN
PCB设计数据

商品详情

  • Pout
    45 W
  • Board Type
    Virtual Design
  • Supply Voltage
    240 V
  • Topology
    Flyback
  • Target Application
    Infotainment, Communication, Power Supplies
  • Family
    Universal Serial Bus (USB) – Power Delivery Controller
  • Qualification
    Consumer
  • Input Type
    AC, DC
  • Output Voltage
    3.3 V to 21 V
OPN
产品状态
英飞凌封装名称
封装名
包装尺寸
包装类型
湿度
防潮包装
无铅
无卤素
符合RoHS标准
Infineon stock last updated:

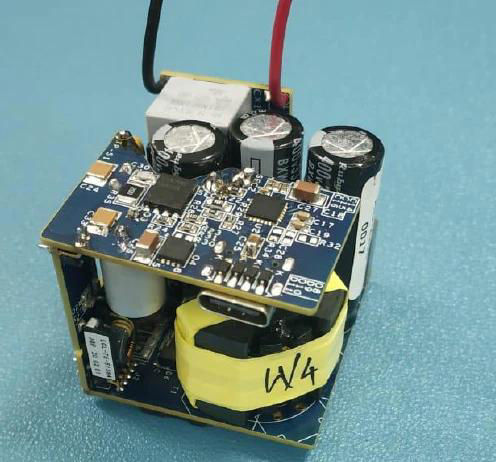

45 W Type-C PPS 设计将英飞凌的 EZ-PD ™ PAG1S 和 PAG1P 控制器与 CoolGaN ™ 600 V GIT HEMT 集成在一起，符合包括 DoE VI 级/CoC 2 级报表的全球效率标准。它提供低至 <30 mW 的连接功率和 17.71 W/in³ 的高电路板功率密度。它专门用于 USB PD 和 QC电源耐用，还支持传统充电要求，提供低BOM成本和性能PD/PPS/QC合规性。

特性

  • 支持 USB Type-C 和 USB PD 3.1
  • 固定 PDO：5V/3A、9V/3A、15/3A、20V/2.25A
  • PPS：3.3 V-16 V/3A、3 V-21 V/2.25 A
  • 支持固件升级
  • 通过 CoC Tier 2 和 DoE VI标准
  • 通过CISPR 32 B级CE标准
  • GaN充电器

产品优势

  • 支持固件升级至PD3.2 SPR
  • 低BOM成本
  • 低功率功耗
  • 自动化电源解决方案
