不建议用于新设计
符合RoHS标准
无铅

AIMW120R080M1

CoolSiC ™汽车 MOSFET 系列专为混合动力和电动汽车中当前和未来的车载充电器和 DC-DC 应用而开发
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

AIMW120R080M1
AIMW120R080M1
每件.
数据手册

商品详情

  • ID (@25°C) max
    33 A
  • RDS (on) (@ Tj = 25°C)
    80 mΩ
  • VDS max
    1200 V
  • Operating Temperature
    -55 °C to 175 °C
  • Technology
    CoolSiC™ G1
  • Launch year
    2021
  • Polarity
    N
  • Currently planned availability until at least
    2033
  • Qualification
    Automotive
OPN
AIMW120R080M1XKSA1
产品状态 not for new design

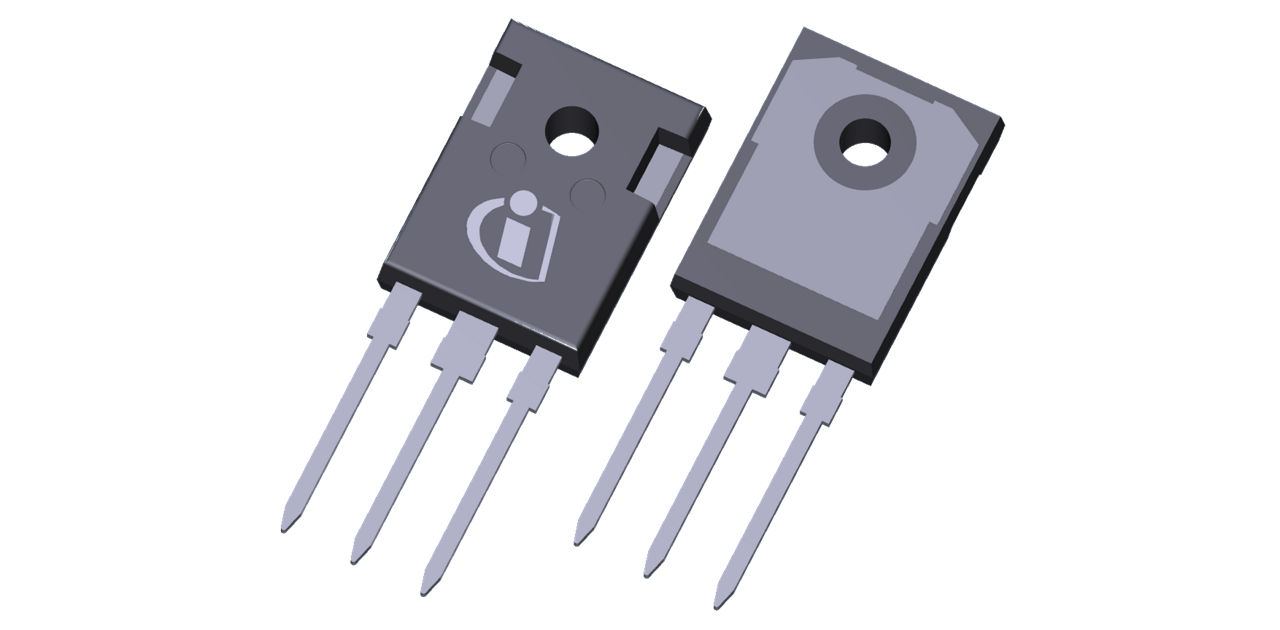

英飞凌封装名称
PG-TO247-3
封装名 TO247
包装尺寸 240
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态 not for new design
英飞凌封装名称
PG-TO247-3
封装名 TO247
包装尺寸 240
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
AIMW120R080M1 满足汽车行业的高可靠性、质量和性能要求。CoolSiC ™ MOSFET 可实现更高的开关频率，将磁性元件体积减少 25% 并降低成本。它符合新的电动汽车效率标准，确保了非常长且安全的使用寿命。其他特点：低栅极电荷和电容、无反向恢复损耗、低开关损耗和无阈值导通特性，易于设计。

特性

  • 半导体材料 - 碳化硅
  • 极低的开关损耗
  • 无阈值导通特性
  • IGBT 兼容驱动电压
  • 0 V 关断栅极电压
  • 栅极阈值 VGS(th)=4.5V
  • 用于同步的坚固体二极管
  • 与温度无关的关断开关损耗

产品优势

  • 提高效率
  • 实现更高的频率
  • 提高功率密度
  • 减少冷却工作量
  • 降低系统复杂性和成本
