BGSX22G6U10

DPDT GPIO 0.4 – 7.125 GHz 天线交叉开关
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BGSX22G6U10
BGSX22G6U10
每件.
数据手册

商品详情

  • Supply Voltage
    1.6 V to 3.6 V
  • Size
    1.1 x 1.5 mm²
  • Switch Type
    DPDT
  • Control Interface
    GPIO
  • Insertion Loss (@1GHz)
    0.29 dB
  • Isolation (@1GHz)
    37 dB
  • Frequency Range
    0.4 – 7.125 GHz
受到推崇的
OPN
BGSX22G6U10E6327XTSA1
产品状态 active and preferred

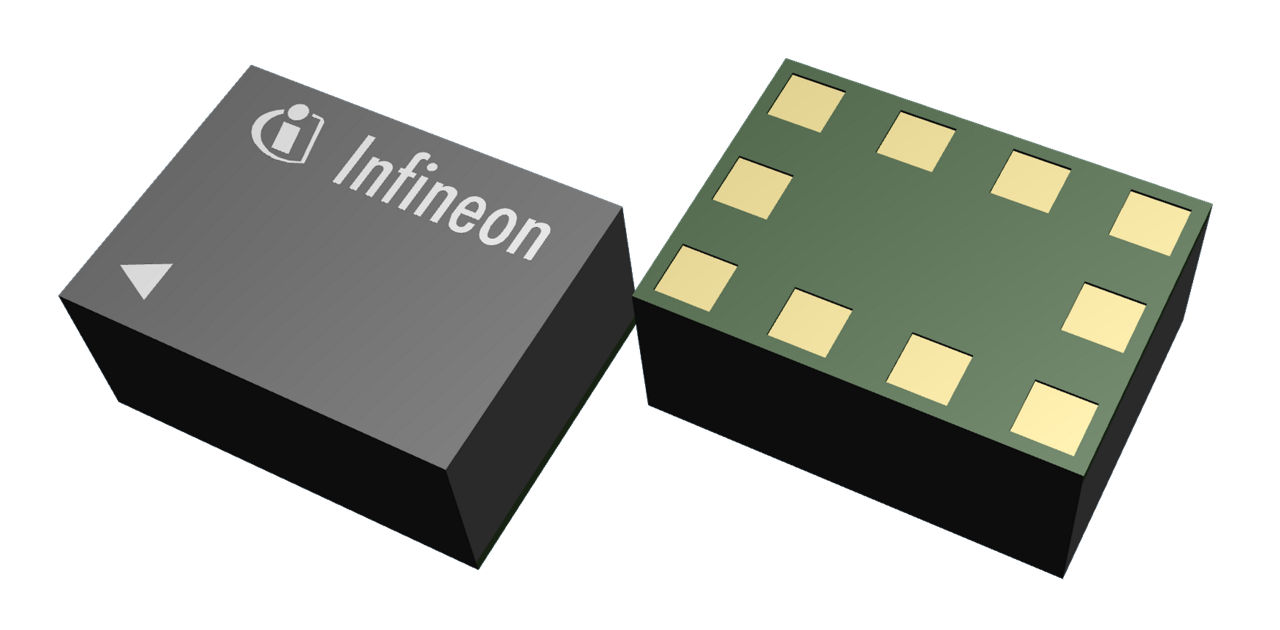

英飞凌封装名称
PG-ULGA-10
封装名 N/A
包装尺寸 4500
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-ULGA-10
封装名 -
包装尺寸 4500
包装类型 TAPE & REEL
湿度 1
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
BGSX22G6U10 RF CMOS 开关专为 GSM、WCDMA、LTE 和 5G 应用而设计。即使在高达 7.125GHz 的高频率下，该 DPDT 也具有 非常低的插入损耗 、低谐波产生以及 RF 端口之间的高隔离度。此外，快速的切换速度支持 5G-SRS 应用。 该开关通过GPIO 接口控制。片上控制器允许电源电压为 1.6V-3.6V。 BGSX22G6U10 具有直接连接电池功能和无直流射频端口。与 GaAs 技术不同，仅当外部施加直流电压时才需要在 RF 端口处使用外部直流阻断电容器。该设备尺寸非常小，仅为 1.1 毫米 x 1.5 毫米，厚度为 0.60 毫米。

特性

  • 高线性度，峰值功率高达 39dBm
  • 低电流消耗，最小供电电压 1.6V
  • 超低插入损耗和高达 7.125GHz 的高端口间隔离度
  • 适用于 5G-SRS 应用的快速切换速度
  • GPIO 控制接口
  • 典型应用无需去耦电容
  • 符合 RoHS 和 WEEE 标准的封装
  • 超薄无铅塑料封装（MSL-1，260°C，符合 IPC/JEDEC J-STD-20 标准）
  • 尺寸：1.1mm x 1.5mm
