现货，推荐
符合RoHS标准

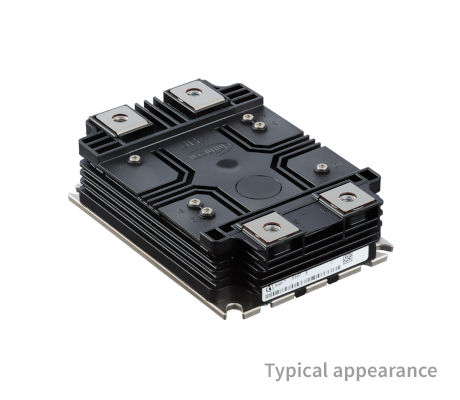

FF225R65T3E3

6500 V、225 A 双 IGBT 模块
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

FF225R65T3E3
FF225R65T3E3
数据手册

商品详情

  • IC(nom) / IF(nom)
    225 A
  • 最高 IC
    225 A
  • VCE(sat) (Tvj=25°C typ)
    3 V
  • VCES / VRRM
    6500 V
  • VF (Tvj=25°C typ)
    3.1 V
  • 封装
    XHP™ 3
  • 尺寸 (width)
    99.8 mm
  • 尺寸 (length)
    140 mm
  • 技术
    IGBT3 - E3
  • 特性
    10.4 kV isolation, Phase leg
  • 最高 电压等级
    6500 V
  • 认证标准
    Industrial
  • 配置
    half-bridge
推荐的
OPN
FF225R65T3E3BPSA1
产品状态 active and preferred
英飞凌封装名称 AG-XHP3K65
封装名 N/A
包装尺寸 1
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 AG-XHP3K65
封装名 -
包装尺寸 1
包装类型 TRAY
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
XHP ™ 3 6500 V、225 A 双 IGBT 模块，带有 Trench/Fieldstopp IGBT3 和发射极控制 3 二极管。

特性

  • 高直流稳定性
  • 低 VCEsat
  • 延长存储温度
  • *低至 T(stg) = -55°C
  • 封装 CTI > 600
  • 封装绝缘 10.4 kV AC 1min
  • Tvj op=150°C
  • AlSiC 基板
  • 增强的 TC 能力
  • 防火和烟雾 EN45545 R22、R23：HL3
  • 模块化概念
  • 半桥配置

产品优势

  • 标准化外壳：100x140x40 毫米
  • 数十年的现场经验
  • 使用寿命长
  • 实现简洁的电气设计
  • 实现简洁的机械设计
  • 以更小的步骤实现可扩展性
  • 一种类型适用于各种功率级别
  • 更顺畅的供应链处理
  • 实现系统级小型化
  • 减少 EMI 问题

应用

轨交

图表

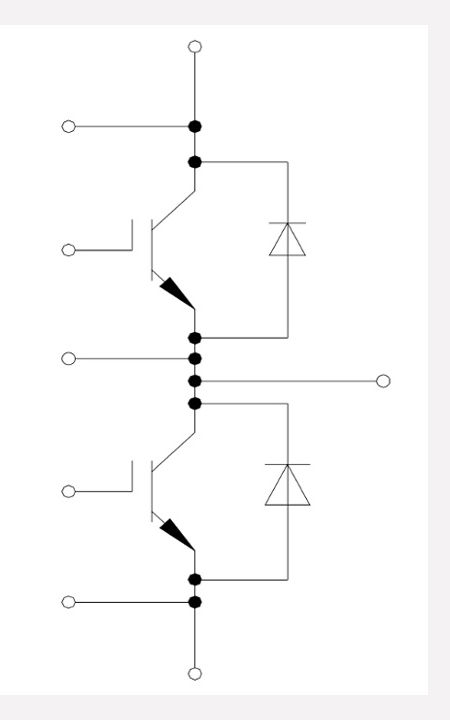

XHP3_3300
