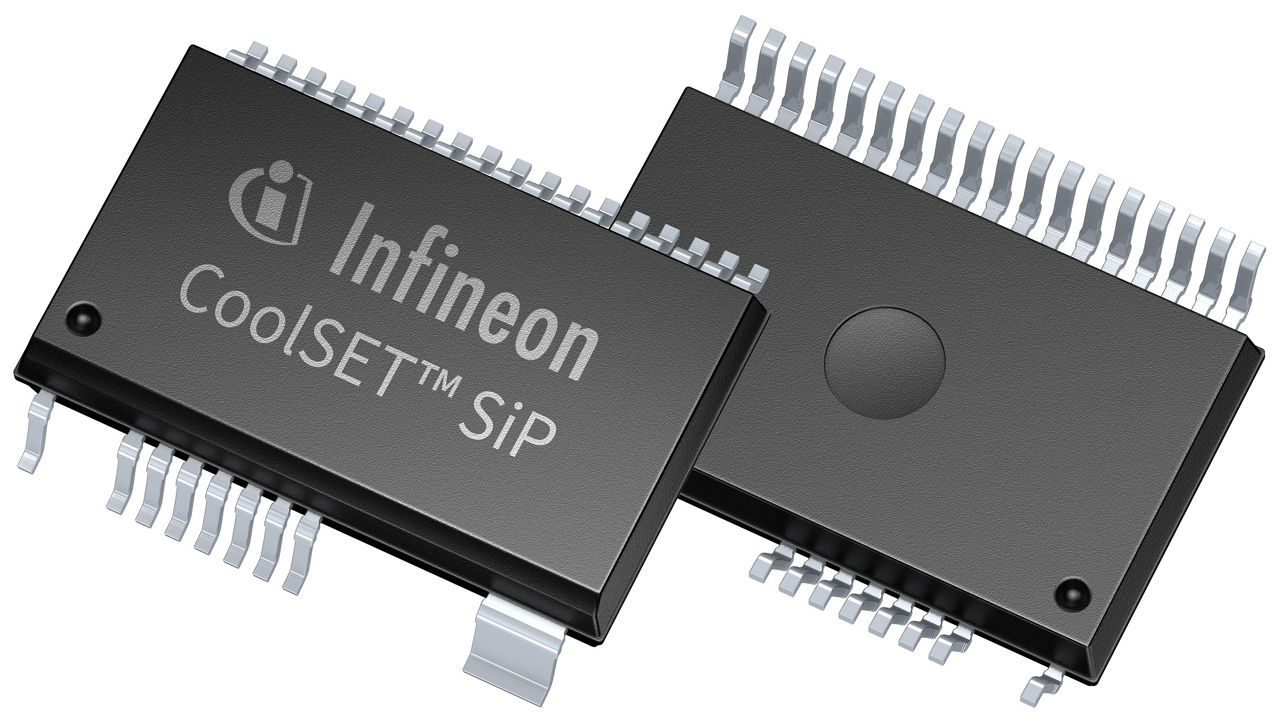

ICE186EM

CoolSET ™ SiP ZVS 反激控制器，集成 800 V CoolMOS ™ P7 MOSFET，采用 SMD 封装
数据手册
评估板

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ICE186EM
ICE186EM
数据手册

商品详情

  • ESD Protection max
    2 kV
  • Pout max
    60 W
  • RDS (on) max
    0.48 Ω
  • VCC
    -0.3 V to 32 V
  • VDS max
    800 V
  • Mounting
    SMD
  • Operating Temperature
    -40 °C to 150 °C
  • Topology
    ZVS Flyback
  • Frequency Range
    Variable
受到推崇的
OPN
ICE186EMXUMA1
产品状态 active and preferred
英飞凌封装名称 PG-DSO-27
封装名 N/A
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称 PG-DSO-27
封装名 -
包装尺寸 1000
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
ICE186EM 具有主启用/禁用引脚和 60 W 功率等级，采用小型 SMD 封装，集成了 800 V 电源开关、主控制器和次级控制器以及用于隔离通信的 CT Link 技术，从而降低了系统复杂性和 BOM。它具有零电压开关（ZVS）反激操作，可最大限度地减少开关损耗和 EMI。凭借全面的先进保护功能和工业级资质，它能够以高效率满足严格的能源标准，并为带有逆变器辅助电源的 MHA 创建创新设计。

特性

  • 集成 800 V CoolMOS ™ P7
  • Avalanche 坚固耐用的 CoolMOS ™
  • 集成 950 V 启动单元
  • 新颖的 ZVS 反激式操作
  • 内置初级侧开关控制
  • 内置二次侧反馈控制
  • 内置通用使能信号路径
  • 集成同步整流
  • >93% 的效率符合能源标准
  • <30 mW 待机功耗
  • DSO 封装中输出功率高达 60 W
  • 符合工业应用要求

产品优势

  • 减少组件数量和复杂性
  • 快速且稳定的启动
  • 节省空间并降低总体成本
  • 低开关损耗
  • 低 EMI 特征
  • 高可靠性和稳健运行
  • 扩展设计灵活性
  • 安全隔离通信
  • 启动时噪音有限
  • 安静的断电操作
