现货，推荐
符合RoHS标准
无铅

IKA08N65H5

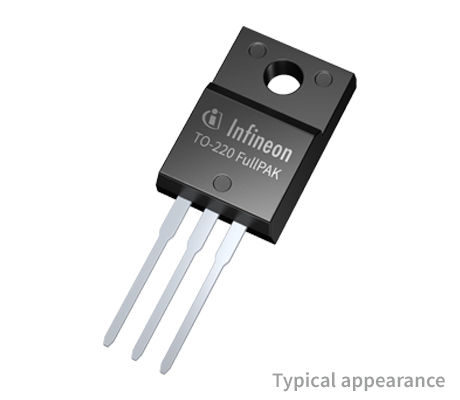

650 V、8 A IGBT，带反并联二极管，采用 TO-220 封装
数据手册
封装

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IKA08N65H5
IKA08N65H5
数据手册

商品详情

  • Eoff (Hard Switching)
    0.03 mJ
  • Eon
    0.07 mJ
  • IC (@ 100°) max
    6.8 A
  • IC (@ 25° ) max
    10.8 A
  • ICpuls max
    24 A
  • IF max
    12.3 A
  • IFpuls max
    24 A
  • Irrm
    6.8 A
  • Ptot max
    31.2 W
  • QGate
    22 nC
  • Qrr
    130 nC
  • RGint
    0 Ω
  • RG
    48 Ω
  • td(off)
    115 ns
  • td(on)
    11 ns
  • tf
    15 ns
  • tr
    5 ns
  • VCE(sat)
    1.65 V
  • VCE max
    650 V
  • VF
    1.45 V
  • Package
    TO-220FP-3
  • Switching Frequency
    30 kHz to 100 kHz
  • Technology
    IGBT TRENCHSTOP™ 5
受到推崇的
OPN
IKA08N65H5XKSA1
产品状态 active and preferred
英飞凌封装名称
PG-TO220-3
封装名 FullPAK
包装尺寸 500
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:

产品状态
Active
英飞凌封装名称
PG-TO220-3
封装名 FullPAK
包装尺寸 500
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
高速 650 V、8 A 硬开关 IGBT TRENCHSTOP ™ 5 与 RAPID 1 快速和软反并联二极管共同封装在 TO-220 封装中，被定义为“同类最佳” IGBT。

特性

  • 650 V 击穿电压
  • 与 HighSpeed 3 系列相比：
  • Qg
  • 开关损耗降低 2 倍
  • VCE(sat)
    • 降低 200 mV
  • 与快速硅二极管共同封装
  • 低 COES/EOSS
  • 温和的正温度。系数
  • Vf
的温度稳定性
