IKFW50N65EH5

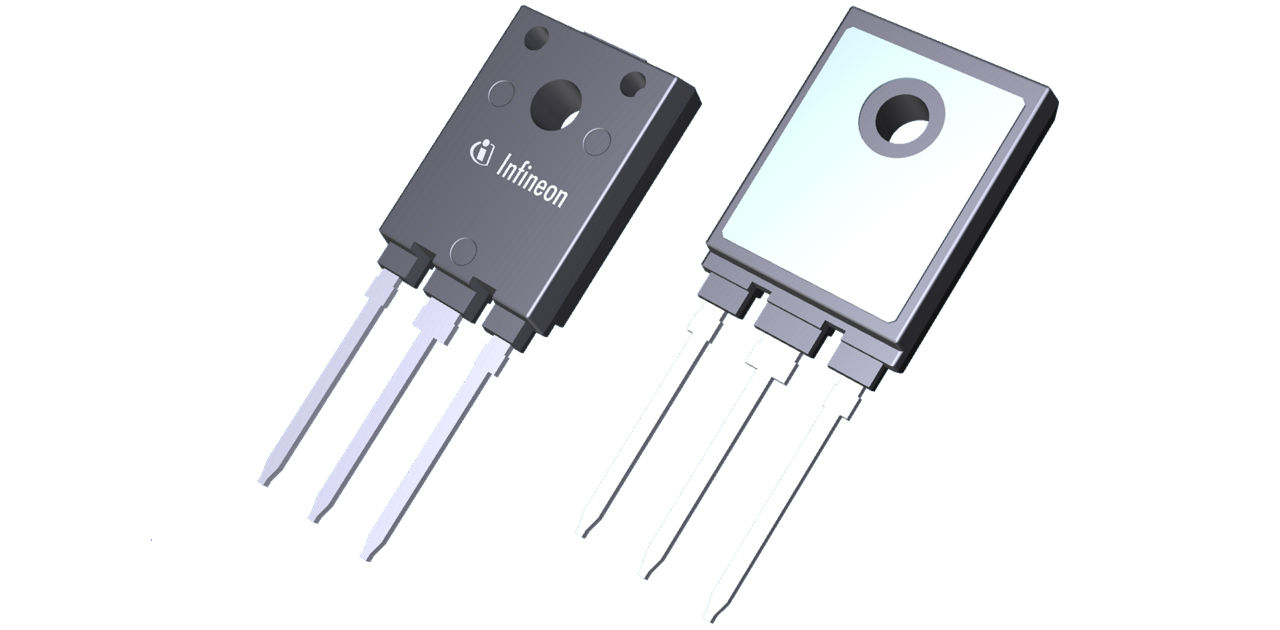

650 V、50 A IGBT，带反并联二极管，采用 TO-247 封装
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IKFW50N65EH5
IKFW50N65EH5
每件.
数据手册

商品详情

  • Eoff (Hard Switching)
    0.4 mJ
  • Eon
    1.2 mJ
  • IC (@ 25°) max
    59 A, 69 A
  • ICpuls max
    160 A
  • IF max
    74 A
  • IFpuls max
    160 A
  • Irrm
    23 A
  • Ptot max
    124 W
  • QGate
    95 nC
  • Qrr
    1.11 nC
  • RGint
    0 Ω
  • RG
    15.1 Ω
  • td(off)
    130 ns
  • td(on)
    19 ns
  • tf
    23 ns
  • tr
    28 ns
  • VCE(sat)
    1.35 V
  • VCE max
    650 V
  • VF
    1.45 V
  • Package
    PG-HSIP247-3-1
  • Switching Frequency
    30 kHz to 100 kHz
  • Technology
    IGBT TRENCHSTOP™ 5
受到推崇的
OPN
IKFW50N65EH5XKSA1
产品状态 active and preferred
英飞凌封装名称
PG-HSIP247-3
封装名 TO-247-3 advanced isolation
包装尺寸 240
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-HSIP247-3
封装名 TO-247-3 advanced isolation
包装尺寸 240
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
采用 TO-247 高级隔离封装的硬开关 650 V、50 A TRENCHSTOP ™ 5 H5 IGBT 分立器件是市场上效率最高的分立式 IGBT 技术，非常适合寻求卓越效率和功率密度的客户。该封装无需隔离材料，并且由于从 IGBT 芯片到散热器的有效可靠热路径，可实现高功率密度、最佳热性能和最低的冷却工作量。

特性

  • 一流的 650V IGBT 技术
  • 中速开关 (S5)
  • 超快速开关 (H5)
  • 2500 VRMS 电气隔离
  • 完全隔离封装
  • 最低 Rth(jh)
  • 无需使用隔离箔
  • TIM 可实现可靠的快速组装
  • 低耦合电容 (38 pF)
