IKFW60N65ES5

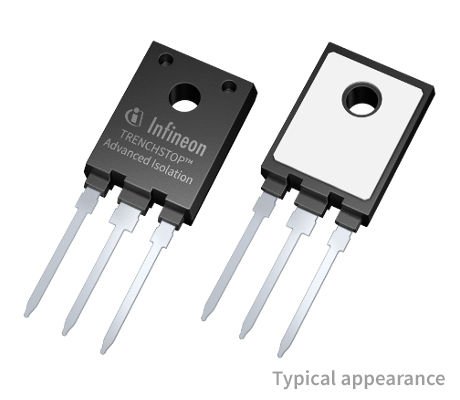

采用 TO-247 高级隔离封装的 650 V、60 A IGBT
数据手册
封装
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IKFW60N65ES5
IKFW60N65ES5
每件.
数据手册

商品详情

  • Eoff (Hard Switching)
    1.23 mJ
  • Eon
    0.55 mJ
  • IC (@ 25°) max
    85 A
  • ICpuls max
    200 A
  • IF max
    58 A
  • IFpuls max
    200 A
  • Irrm
    23 A
  • Ptot max
    138 W
  • QGate
    120 nC
  • Qrr
    1.21 nC
  • RGint
    0 Ω
  • RG
    8.2 Ω
  • td(off)
    127 ns
  • td(on)
    20 ns
  • tf
    34 ns
  • tr
    27 ns
  • VCE(sat)
    1.35 V
  • VCE max
    650 V
  • VF
    1.35 V
  • Package
    PG-HSIP247-3-1
  • Switching Frequency
    10 kHz to 30 kHz
  • Technology
    IGBT TRENCHSTOP™ Advanced Isolation
受到推崇的
OPN
IKFW60N65ES5XKSA1
产品状态 active and preferred
英飞凌封装名称
PG-HSIP247-3
封装名 TO-247-3 advanced isolation
包装尺寸 240
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-HSIP247-3
封装名 TO-247-3 advanced isolation
包装尺寸 240
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
采用 TO247 高级隔离封装的硬开关 650 V、60 A TRENCHSTOP ™ 5 S5 IGBT 分立器件。该 IGBT 技术适用于在 10 kHz 和 40 kHz 之间切换的应用。 该封装无需隔离材料，并且由于从 IGBT 芯片到散热器的有效且可靠的热路径，实现了高功率密度、最佳热性能和最低的冷却工作量。

特性

  • 25°C 时 VCEsat 极低，仅为 1.35 V
  • 4 倍 Ic 脉冲电流 (100°C Tc)
  • 软电流下降特性
  • 对称、低电压过冲
  • 栅极电压受控
  • 无意外导通风险
  • 无需栅极钳位
  • 2500 VRMS 电气隔离
  • 100% 测试隔离。安装表面
  • 无铅电镀：符合 RoHS 标准
  • 符合 JEDEC 47/20/22 标准
