IMYH200R012M1H

CoolSiC ™ 2000 V SiC 沟槽 MOSFET，采用 TO-247PLUS-4-HCC 封装
数据手册
封装
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IMYH200R012M1H
IMYH200R012M1H
每件.
数据手册

商品详情

  • Ciss
    9700 pF
  • Coss
    322 pF
  • ID (@25°C) max
    123 A
  • Ptot (@ TA=25°C) max
    552 W
  • Qgd
    44 nC
  • QG
    246 nC
  • RDS (on) (@ Tj = 25°C)
    12 mΩ
  • RthJA max
    62 K/W
  • RthJC max
    0.16 K/W
  • Tj max
    175 °C
  • VDS max
    2000 V
  • Mounting
    THT
  • Package
    PG-TO247-4-PLUS-NT14
  • Operating Temperature
    -55 °C to 175 °C
  • Pin Count
    4 Pins
  • Technology
    CoolSiC™ G1
  • Polarity
    N
  • Qualification
    Industrial
受到推崇的
OPN
IMYH200R012M1HXKSA1
产品状态 active and preferred
英飞凌封装名称
PG-TO247-4
封装名 N/A
包装尺寸 240
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-TO247-4
封装名 -
包装尺寸 240
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
采用 TO-247PLUS-4-HCC 封装的 CoolSiC ™ 2000 V 12 mΩ SiC MOSFET 旨在提供更高的功率密度，即使在苛刻的高电压和开关频率条件下也不会影响系统的可靠性。CoolSiC ™技术的低功耗得益于 2000 V 优化封装中的 .XT 互连技术，从而提高了可靠性，可在串式逆变器、太阳能优化器、电动汽车充电和储能系统等应用中实现最高效率。

特性

  • VDSS = 2000 V，适用于高直流母线
  • 高达 1500 VDC
  • 极低的开关损耗
  • 基准栅极阈值电压
  • VGS(th) = 4.5 V
  • 用于硬换向的坚固二极管
  • .XT 互连技术
  • 提高了湿度耐受性
  • 创新的 HCC 封装，具有
  • 14 mm 爬电距离
  • 5.5 mm 电气间隙

图表

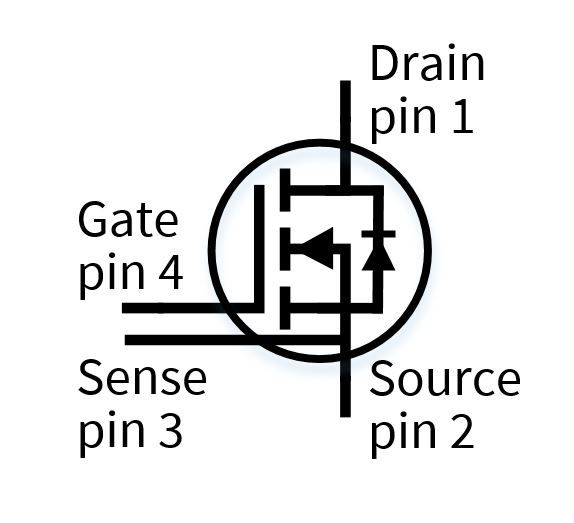

CoolSiCMOSFET_4-pin
CoolSiCMOSFET_4-pin
CoolSiCMOSFET_4-pin CoolSiCMOSFET_4-pin CoolSiCMOSFET_4-pin
×
