在产
符合RoHS标准
无铅

IR2117

600 V 单高侧栅极驱动器 IC，带单输入
数据手册

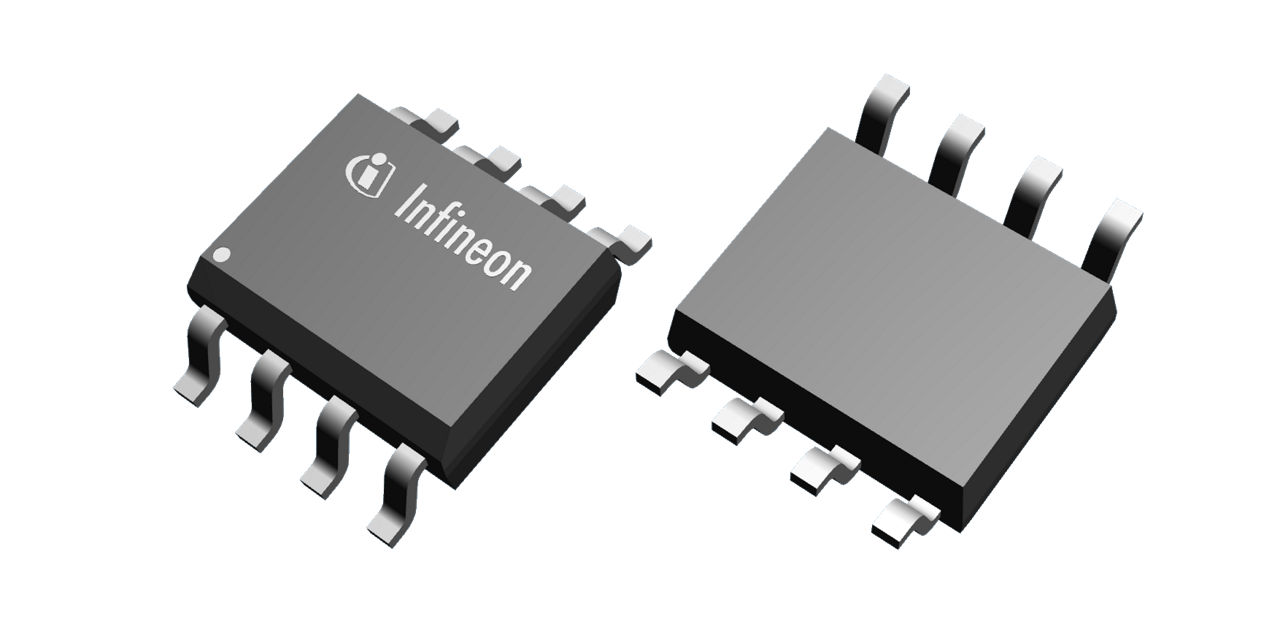

封装
多个 OPN 可用
每件.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IR2117
IR2117
每件.
数据手册

商品详情

  • VBS UVLO (On)
    8.6 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.6 V
  • VCC UVLO (Off)
    8.2 V
  • Turn Off Propagation Delay
    105 ns
  • Turn On Propagation Delay
    125 ns
  • Voltage Class
    600 V
  • Qualification
    Industrial
  • Input Vcc
    10 V to 20 V
  • Output Current (Source)
    0.25 A
  • Output Current (Sink)
    0.5 A
  • Channels
    1
  • Configuration
    High-side
  • Isolation Type
    Functional levelshift JI (Junction Isolated)
受到推崇的
OPN
IR2117PBF IR2117SPBF
产品状态 active active
英飞凌封装名称
PDIP8
SOIC 8N
封装名 N/A N/A
包装尺寸 3000 3800
包装类型 TUBE TUBE
湿度 NA 2
防潮包装 NON DRY DRY
无铅 Yes Yes
无卤素 Yes Yes
符合RoHS标准 Yes Yes
Infineon stock last updated:
 每件. 有存货 每件. 有存货

产品状态
Active
英飞凌封装名称
PDIP8
封装名 -
包装尺寸 3000
包装类型 TUBE
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

产品状态
Active
英飞凌封装名称
SOIC 8N
封装名 -
包装尺寸 3800
包装类型 TUBE
湿度 2
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
EiceDRIVER ™ 600 V 高压侧栅极驱动器 IC，具有典型的 0.25 A 拉电流和 0.5 A 灌电流，采用 8 引线 PDIP 封装，适用于 IGBT 和 MOSFET。也可提供 8 引脚 SOIC 封装。

特性

  • 用于引导操作的浮动通道。
  • 完全可在 +600 V 下运行
  • 可耐受负电压。瞬态电压。
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V
  • 欠压锁定
  • CMOS 施密特触发输入
  • 带下拉
  • 输出与输入 IR2117 同相
  • 或与输入 IR2118 异相

图表

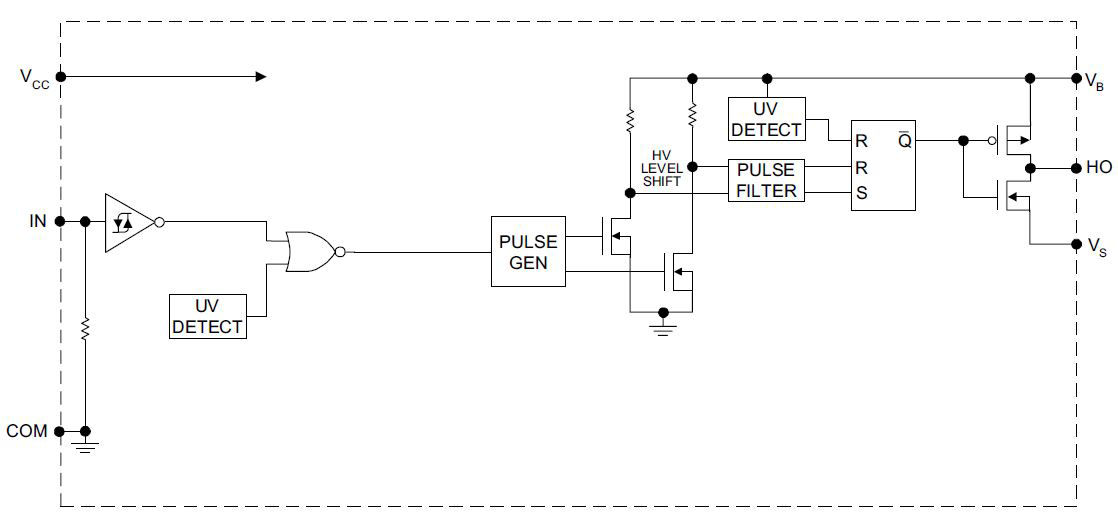

Circuit_Diagramm_IR2117
Circuit_Diagramm_IR2117
Circuit_Diagramm_IR2117 Circuit_Diagramm_IR2117 Circuit_Diagramm_IR2117
×
