现货，推荐
符合RoHS标准

EVAL_3KW_50V_PSU

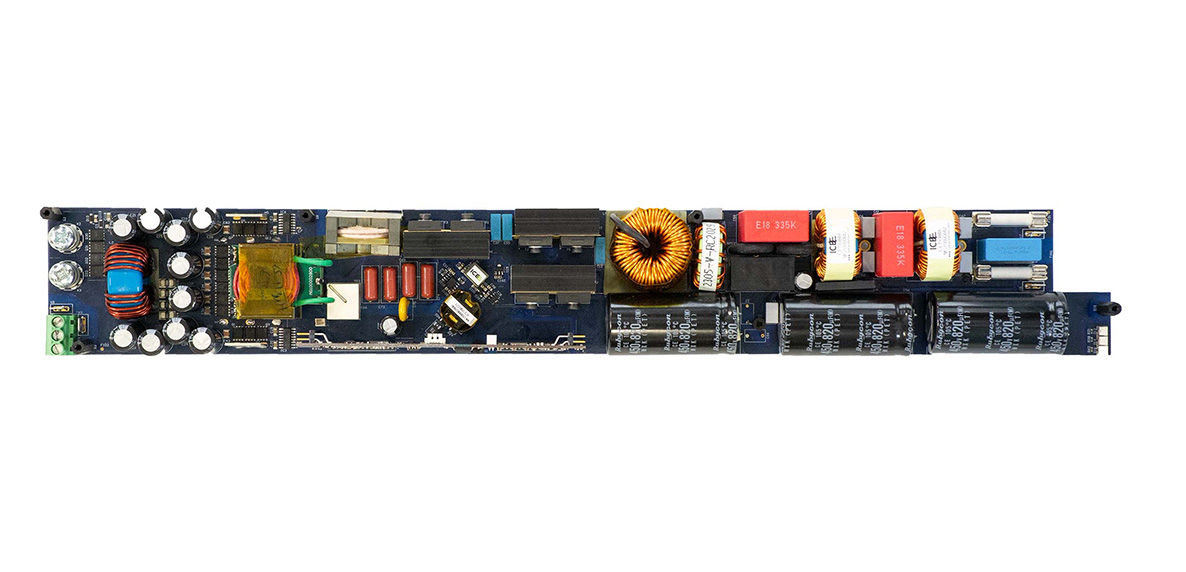

服务器和数据中心 3 kW 50 V PSU
应用指南
评估板
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_3KW_50V_PSU
EVAL_3KW_50V_PSU
每件.
应用指南

商品详情

  • Pout
    3000 W
  • 主板类型
    Evaluation Board
  • 产品名称
    EVAL_3KW_50V_PSU
  • 产品类别
    CoolSiC™, CoolMOS™, OptiMOS™, EiceDRIVER™
  • 供电电压
    178 V to 275 V
  • 尺寸
    520mm× 40mm× 73.5mm
  • 拓扑结构
    PFC, LLC, Isolated, Half Bridge, Continuous Conduction Mode (CCM)
  • 目标应用程序
    Server, Telecom, SMPS, Power Supplies, Industrial Power
  • 认证标准
    Standard
  • 输入类型
    AC
  • 输出电压
    48 V to 50 V
  • 输出电流
    0 A to 60 A
  • 频率
    45 kHz to 160 kHz
推荐的
OPN
EVAL3KW50VPSUTOBO1
产品状态 active and preferred
英飞凌封装名称 N/A
封装名 N/A
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅 No
无卤素 No
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称 N/A
封装名 -
包装尺寸 1
包装类型 CONTAINER
湿度 NA
防潮包装 NON DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货
该设计为符合 OCP V3 调整器规格的 3 kW 电源装置 (PSU) 提供了完整的英飞凌系统解决方案。它包括用于 PFC 和 THD 的前置 AC-DC 无桥图腾柱转换器，以及变压器 DC-DC 隔离半桥 LLC 转换器。该 PSU 在 230 VAC 和 32 W/inch³ 功率密度下实现 97.5% 的最高效率。

特性

  • 符合Open Compute V3调整器规格的完整电源
  • 极高的效率
  • 采用CoolSiC ™的无桥图腾柱PFC
  • 采用CoolMOS ™和OptiMOS ™的半桥LLC
  • 采用XMCTM微控制器的全数字控制

产品优势

  • Open Compute V3 修正器 (PSU) 外形尺寸
  • 230VAC时效率高达 97.5%（原装风扇）
  • 结合 CoolSiC ™ 、CoolMOS ™和 OptiMOS ™ ，效率相当
  • 满载时保持时间为 20ms
  • 已通过 EMC B类预合规测试

应用
