IRS2109

具有关断功能的 600 V 半桥栅极驱动器 IC
数据手册

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2109
IRS2109
数据手册

商品详情

  • VBS UVLO (Off)
    8.2 V
  • VBS UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • Turn Off Propagation Delay
    200 ns
  • Turn On Propagation Delay
    750 ns
  • Voltage Class
    600 V
  • Qualification
    Industrial
  • Input Vcc
    10 V to 20 V
  • Output Current (Source)
    0.29 A
  • Output Current (Sink)
    0.6 A
  • Channels
    2
  • Configuration
    Half Bridge
  • Isolation Type
    Functional levelshift
OPN
产品状态
英飞凌封装名称
封装名
包装尺寸
包装类型
湿度
防潮包装
无铅
无卤素
符合RoHS标准
Infineon stock last updated:
600 V 半桥驱动器 IC，具有典型的 0.29 A 拉电流和 0.6 A 灌电流，采用 8 引线 PDIP 封装，适用于 IGBT 和 MOSFET。还提供 8 引脚 SOIC、14 引脚 SOIC、14 引脚 PDIP。对于采用我们 SOI 技术的新版本，我们推荐 2ED2109S06F，它提供集成自举二极管、更好的稳健性和更高的开关频率

特性

  • 用于引导操作的浮动驱动器。
  • 完全可在 +600 V 下运行
  • 可耐受负电压。瞬态电压。
  • dV/dt 免疫
  • 栅极驱动电源：10 V 至 20 V
  • 双通道欠压锁定
  • 3.3,5 和 15 V 输入逻辑兼容。
  • 交叉传导预防逻辑
  • 匹配的道具。两个通道均延迟。
  • 高端输出，与 HIN 输入同相。
  • 逻辑和电源地 +/- 5 V 偏移
  • 内部 540 ns 死区时间

应用

图表

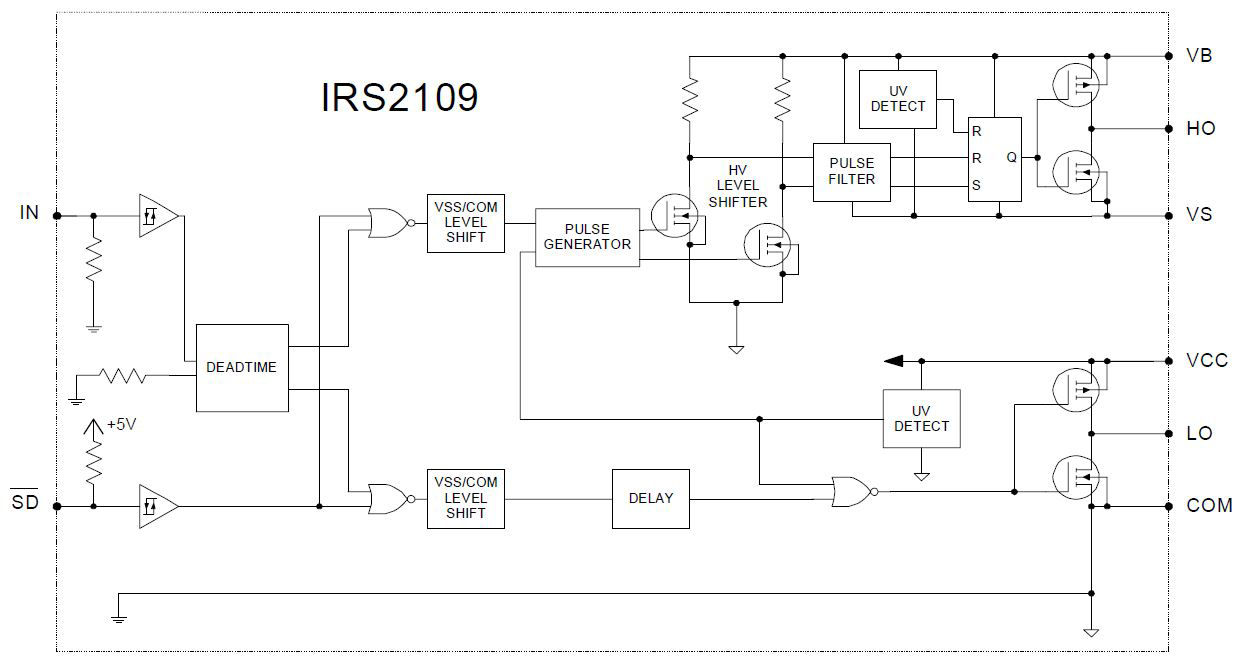

Circuit_Diagramm_IRS2109
Circuit_Diagramm_IRS2109
Circuit_Diagramm_IRS2109 Circuit_Diagramm_IRS2109 Circuit_Diagramm_IRS2109
×
