ITS4300S-SJ-D

带有集成垂直功率 FET 的高压侧功率开关，提供嵌入式保护和诊断功能。
数据手册
封装
评估板
软件
每件.
有存货

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

ITS4300S-SJ-D
ITS4300S-SJ-D
每件.
数据手册

商品详情

  • IL (Short Circuit Current)
    1 A
  • Ptot max
    1.4 W
  • RDS (on) (@ Tj max) max
    600 mΩ
  • RDS (on) (@ Tj = 25°C)
    300 mΩ
  • toff (Turn OFF time) max
    170 µs
  • ton (Turn ON time) max
    140 µs
  • Mounting
    SMT
  • Operating Temperature
    -40 °C to 125 °C
  • Recommended Operating Voltage
    5 V to 34 V
  • Nominal Load Current per channel (All channels active)
    0.4 A
  • Current Limit min
    0.4 A
  • Family
    Classic PROFET™ Industrial
  • Currently planned availability until at least
    2033
  • Qualification
    Industrial
  • Diagnostics
    Digital
  • Load Current
    0.4 A
  • Channels
    1
  • Budgetary Price €/1k
    0.42
受到推崇的
OPN
ITS4300SSJDXUMA1
产品状态 active
英飞凌封装名称
PG-DSO-8
封装名 SO-8
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅 Yes
无卤素 Yes
符合RoHS标准 Yes
Infineon stock last updated:
 每件. 有存货

产品状态
Active
英飞凌封装名称
PG-DSO-8
封装名 SO-8
包装尺寸 2500
包装类型 TAPE & REEL
湿度 3
防潮包装 DRY
无铅
无卤素
符合 RoHS 标准
每件.
有存货

特性

  • 过载保护
  • 电流限制
  • 短路保护
  • 热关断并重启
  • 过压保护（包括负载突降）
  • 欠压时关断
  • 电感负载快速退磁
  • 带外部电阻的反向电池保护
  • 开漏诊断 O/P 过温和短路 CCT
  • CMOS 兼容输入
  • 静电放电 (ESD) 保护

产品优势

  • 用于电感负载的钳位负输出
  • 标记故障事件（状态引脚）
  • 极低待机电流
  • ESD 保护

应用

图表

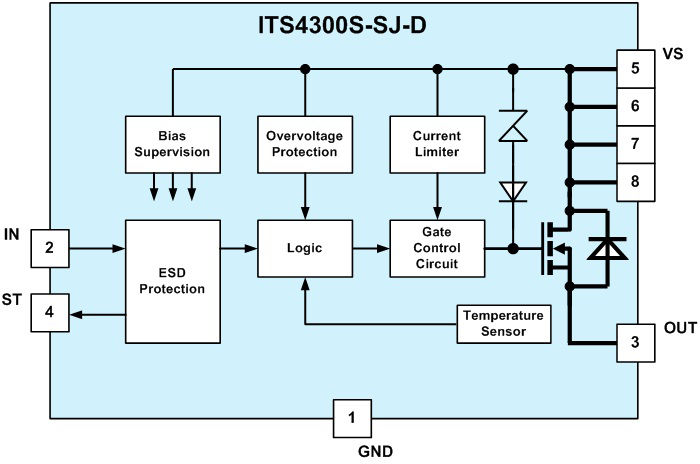

Blockdiagram_ITS4300S-SJ-D
Blockdiagram_ITS4300S-SJ-D
Blockdiagram_ITS4300S-SJ-D Blockdiagram_ITS4300S-SJ-D Blockdiagram_ITS4300S-SJ-D
×
